WWW.WEBER.COM
37
UBICACIONES DE LAS LÍNEAS DE GAS EMPOTRADAS
Nota: Deje un acceso en la estructura “isla” para el suministro de gas y el servicio regulador
que no se encuentra dentro de la estructura de la barbacoa.
Nota: La zona no deberá tener superficies afiladas, dentadas, o muy abrasivas a fin de evitar
posibles daños a las líneas de suministro de gas. Tenga cuidado al halar las líneas de gas a
través de la estructura de empotramiento.
◆
INSTALACIÓN TÍPICA PARA EL SUMINISTRO DE GAS NATURAL
Recomendamos que esta instalación sea ejecutada por un profesional CERTIFICADO.
◆
Especificaciones Generales para la Tubería
Nota: Póngase en contacto con la municipalidad de la localidad para obtener los códigos
de construcción que regulan las instalaciones de las barbacoas a gas al aire libre. En
la ausencia de códigos locales, deberá acatar la más reciente edición del código de gas
“National Fuel Gas Code ANSI Z223.1/NFPA 54.”
• Esta barbacoa está diseñada para operar bajo una presión de 4.5 pulgadas de
columna de agua.
• Una válvula de cierre manual debe instalarse en una ubicación accesible al aire libre
y no en la estructura empotrada. Una válvula de cierre adicional bajo techo deberá
instalarse en la línea auxiliar de gas combustible en una ubicación accesible cerca de
la línea de suministro.
m PRECAUCIÓN: Si en la zona hay niños presentes,
debería considerarse una válvula de bloqueo.
• Se deberá utilizar un compuesto para el pegado de las tuberías que sea resistente a
la acción del gas propano licuado cuando se haga la conexión al gas.
• Las conexiones de gas deben fijarse firmemente a elementos de construcción rígidos
y permanentes.
Nota: La información provista en este manual es una información general para instalaciones
típicas. No podemos cubrir todas las ideas posibles de instalación. Le recomendamos, previo
a la instalación, que se ponga en contacto con su municipalidad para averiguar los códigos
de construcción pertinentes y con el departamento de bomberos para que verifiquen la
instalación.
Si tuviese cualquier pregunta, póngase en contacto con Atención al Cliente por el 1-800-446-
1071.
◆
Tubería de la Línea de Gas
• Refiérase al cuadro de las tuberías en la parte inferior de la página anterior.
• La línea corrugada de gas proveniente del múltiple tiene 58 pulgadas (1,473.2 mm)
de largo. No extienda la línea de gas.
• Hemos proporcionado los medios para hacer una conexión tipo asiento de
compresión (“flare”) de 45°. No utilice sellante de tubería en esta conexión.
• Si la longitud de la línea requerida no excede los 50 pies, utilice un tubo de
5
⁄8”
de diámetro externo. Se deberá usar el siguiente tamaño mayor para longitudes
superiores a los 50 pies. Refiérase al cuadro de la tubería.
• La tubería de gas deberá ser de tubo de cobre, tipo K o L; tubo plástico de polietileno,
con un espesor de pared de por lo menos 0.062 pulgadas (1.57 mm); o tubería de
peso estándar (cédula 40) de acero o de hierro dulce.
• Los tubos de cobre deberán estar revestidos de estaño si el gas contiene más de 0.3
gramos de sulfuro de hidrógeno por 100 pies cúbicos de gas.
• La tubería de plástico es sólo apta para uso subterráneo en exteriores.
• La tubería de gas en contacto con la tierra, o cualquier otro material que pudiera
corroerla, debe estar protegida contra la corrosión de una manera aprobada.
• Las tuberías bajo tierra deberá tener una cubierta mínima de 18".
◆

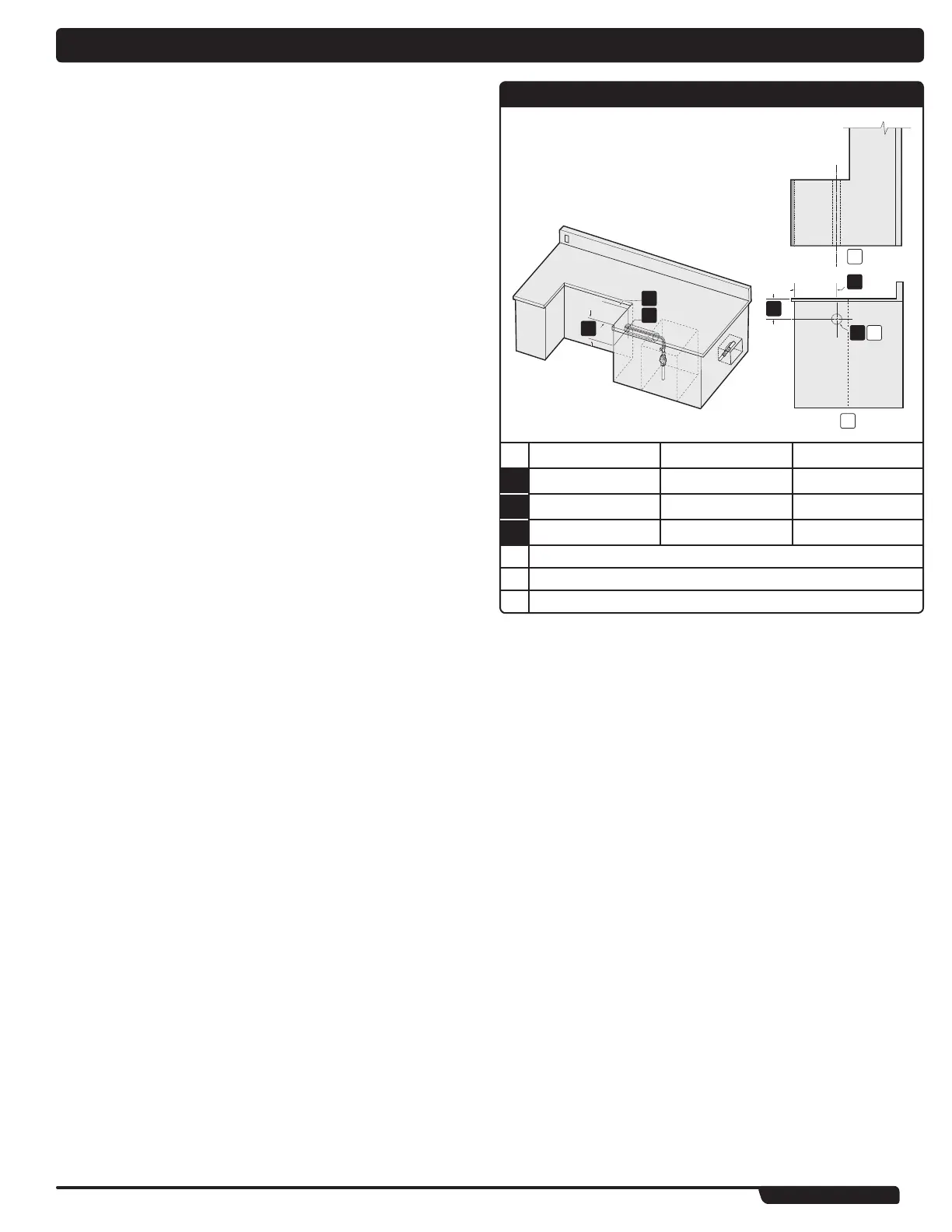

UBICACIONES DE LAS LÍNEAS DE GAS EMPOTRADAS
3
1
2
c
a
b
1
2
3
460 660 TOLERANCIAS
1 16
1
⁄2" (419.1 mm) 16
1
⁄2" (419.1 mm) ±
1
⁄8" (3.2 mm)
2 11
1
⁄8" (282.6 mm) 11
1
⁄8" (282.6 mm) ±
1
⁄8" (3.2 mm)
3 2
1
⁄2" (63.5 mm) 2
1
⁄2" (63.5 mm) ±
1
⁄8" (3.2 mm)
a Vista en planta derecho
b Vista lateral
c Entrada de gas
SUMINISTRO DE GAS
