WWW.WEBER.COM
51

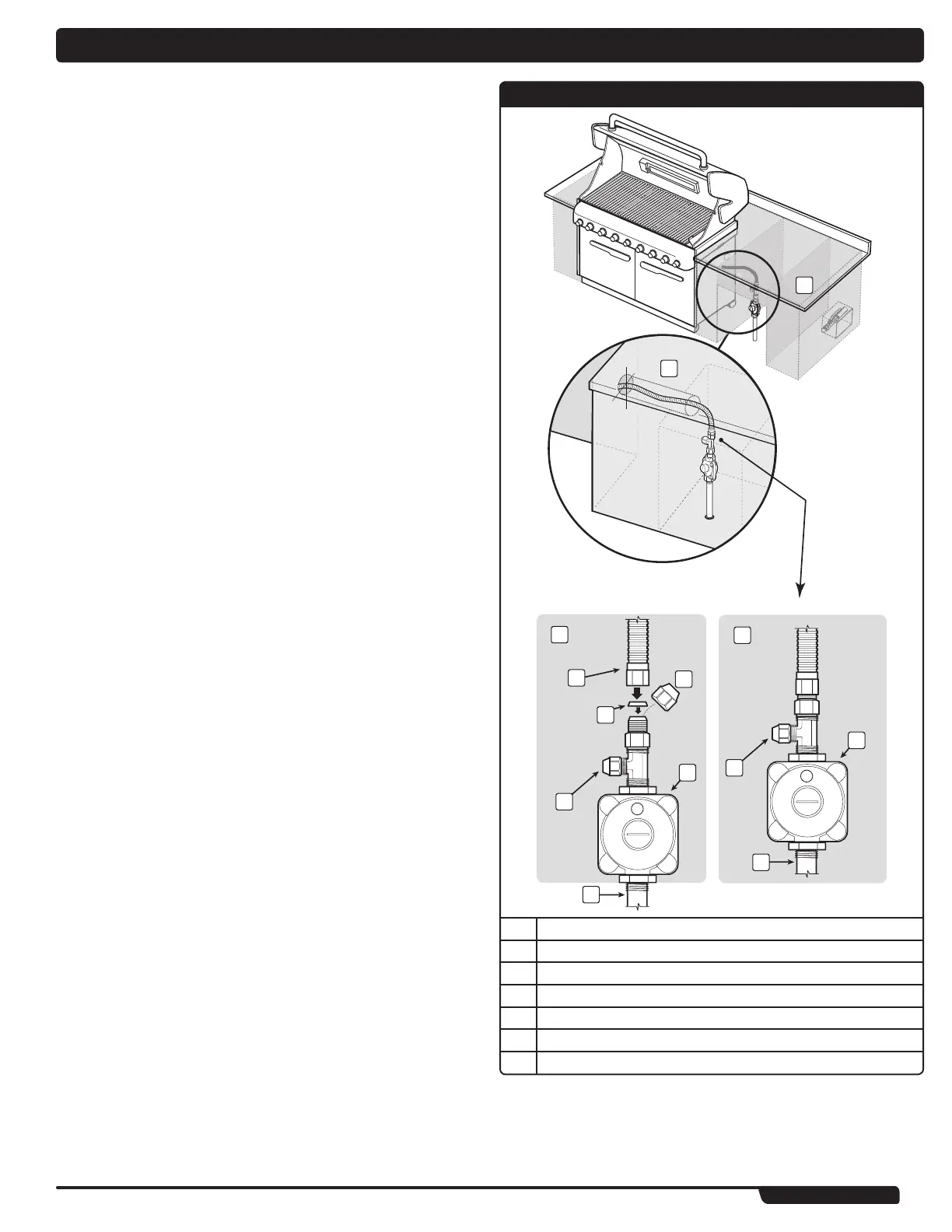

CONNEXION A L’ARRIVEE DE GAZ
TABLEAU DE CONNEXION
1
4
1
2
3
4
5
6
7
8
9
10
8
9
10
4 Trajet de conduite de gaz naturel typique
5 Vue de côté
6 Conduite de gaz et régulateur connectés
7 Connexion entre la conduite de gaz ondulée et le régulateur
8 Arrivée de gaz à canalisation rigide
9 Cache (brûleur latéral en option)
10 Régulateur
CONNECTER L’ARRIVEE DE GAZ
Une conduite de gaz ondulée de 58 pouces (147,32 cm) est connectée vers le collecteur
du grill.
A) La conduite de gaz ondulée principale traverse la cavité de la structure en “îlot”
vers le raccord entre la tête du brûleur et le régulateur à l’intérieur du meuble de la
bouteille de gaz (1).
B) Retirez le cache du raccord évasé de la connexion en T sur le raccord entre la tête
du brûleur et le régulateur (2).
C) Connectez le tuyau ondulé principal à la connexion en T sur le raccord de la tête du
brûleur. Utilisez le joint évasé de
1
⁄2 pouce (12,7 mm) pour garantir une étanchéité
correcte (3).
Si vous choisissez d'utiliser un tuyau rigide, semi-rigide, et/ou un connecteur autre que
celui fourni, le connecteur doit être conforme à la norme pour les connecteurs pour
appareils à gaz en plein air et les maisons préfabriquées, ANSIZ21.75*CSA6.27, et
convenir pour une installation à l'extérieur.
La longueur de ce connecteur ne doit pas dépasser 147cm (58po) en raison d'une chute
de pression qui se produirait, affectant les performances du barbecue.
◆
