WEG CFW100 - Configuraciones

Módulo de Expansión de I/O
10 | CFW100
Español
de frecuencia CFW100 utilizando el concepto “plug and
play”. Deben ser seguidos los procedimientos de abajo,
para la correcta instalación y puesta en funcionamiento:
1. Con el convertidor sin tensión, retire la tapa frontal
del convertidor (Figura A1 en la página 17).
2. Encastre el accesorio a ser instalado, conforme es
indicado en la Figura A1 en la página 17.
3. Energice el convertidor.
5 CONFIGURACIONES
Las conexiones del accesorio CFW100-IOAR deben ser
hechas en el conector de expansión de I/O, conforme la
Tabla 1 en la página 10.

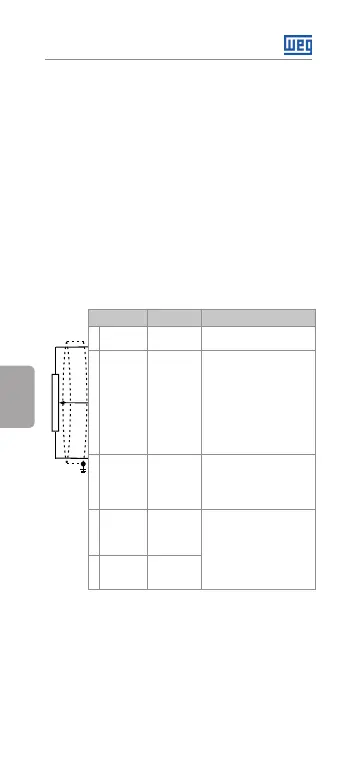

Tabla 1: Señales del conector de expansión de I/O
Conector Descripción Especificaciones
6 GND Referencia
0 V
No interconectado con el PE.
7 AI1 Entrada
Analógica 1
 1 entrada aislada Niveles:
(0 a 10) V o (0 a 20) mA o
(4 a 20) mA.
 Resolución: 10 bits.
 Impedancia: 100 kΩ para
entrada en tensión, 500 Ω
para entrada en corriente.
 Funciones programables.
 Tensión máxima admitida:
30 Vcc.
8 + 10 V Referencia
+ 10 V para
potenció
-
metro
 Fuente de tensión:
+ 10 Vcc.
 Capacidad máxima:
50 mA.
 Tolerancia: ±5 %.
9 DO1-RL-C Salida Digital
1 (Punto
común del
relé1)
 1 relé con contacto NA.
 Tensión máxima: 240 Vca.
 Corriente máxima: 0.5 A.
 Corriente mínima: >1 uA
 Funciones programables.
10 DO1-RL-NO Salida Digital
1 (Punto NA
del relé1)
Antihorario
≥5 k
Horario
La localización de la llave S1 para selección del tipo
de señal en la entrada analógica puede ser mejor
visualizada en la Figura A2 en la página 18 y debe
ser configurada conforme la Tabla 2 en la página
11. Para utilizar la entrada analógica con señal en
corriente se debe ajustar la llave S1 y los parámetros
relacionados conforme la Tabla 2 en la página 11.
Para más detalles, consulte el capítulo 12 del manual
de programación del CFW100.
