WEG CFW100 - Configurações

Módulo de Expansão de I/O
14 | CFW100
Português
seguidos para a correta instalação e colocação em
funcionamento:
1. Com o inversor desenergizado, retire a tampa frontal
do Inversor (Figura A1 na página 17).
2. Encaixe o acessório a ser instalado conforme
indicado na Figura A1 na página 17.
3. Energize o inversor.
5 CONFIGURAÇÕES
As conexões do acessório CFW100-IOAR devem ser
feitas no conector de expansão de I/O conforme Tabela
1 na página 14.

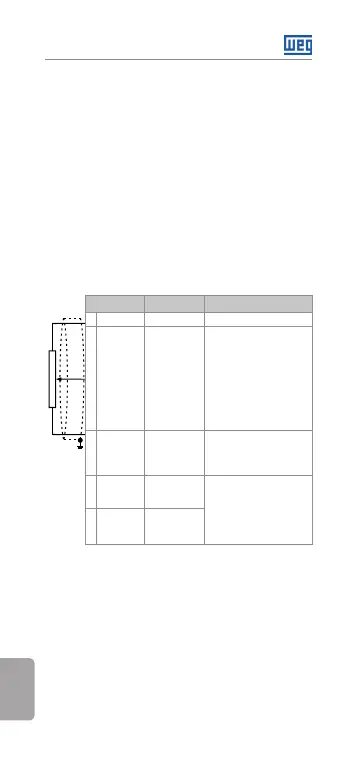

Tabela 1: Sinais do conector de expansão de I/O
Conector Descrição Especificações
6 GND Referência 0 V Não interligado com o PE.
7 AI1 Entrada
Analógica 1
 1 entrada isolada. Níveis:
(0 a 10) V ou (0 a 20) mA
ou (4 a 20) mA.
 Resolução: 10 bits.
 Impedância: 100 kΩ para
entrada em tensão, 500 Ω
para entrada em corrente.
 Funções programáveis.
 Tensão máxima
admitida: 30 Vcc.
8 + 10 V Referência
+ 10 V para
potenciômetro
 Fonte de tensão: + 10 Vcc.
 Capacidade máxima:
50 mA.
 Tolerância: ±5 %.
9 DO1-RL-C Saída Digital 1
(Ponto comum
do relé 1)
 1 relé com contato NA.
 Tensão máxima: 240 Vca.
 Corrente máxima: 0.5 A.
 Corrente mínima: >1 uA
 Funções programáveis.
10 DO1-RL-NO Saída Digital 1
(Ponto NA do
relé 1)
Anti-
Horário
≥5 k
Horário
A localização da chave S1 para seleção do tipo de
sinal na entrada analógica pode ser melhor visualizada
na Figura A2 na página 18 e deve ser configurada
conforme Tabela 2 na página 15. Para utilizar a
entrada analógica com sinal em corrente deve-se ajustar
a chave S1 e os parâmetros relacionados conforme
Tabela 2 na página 15. Para mais detalhes consulte
o capítulo 12 do manual de programação do CFW100.
