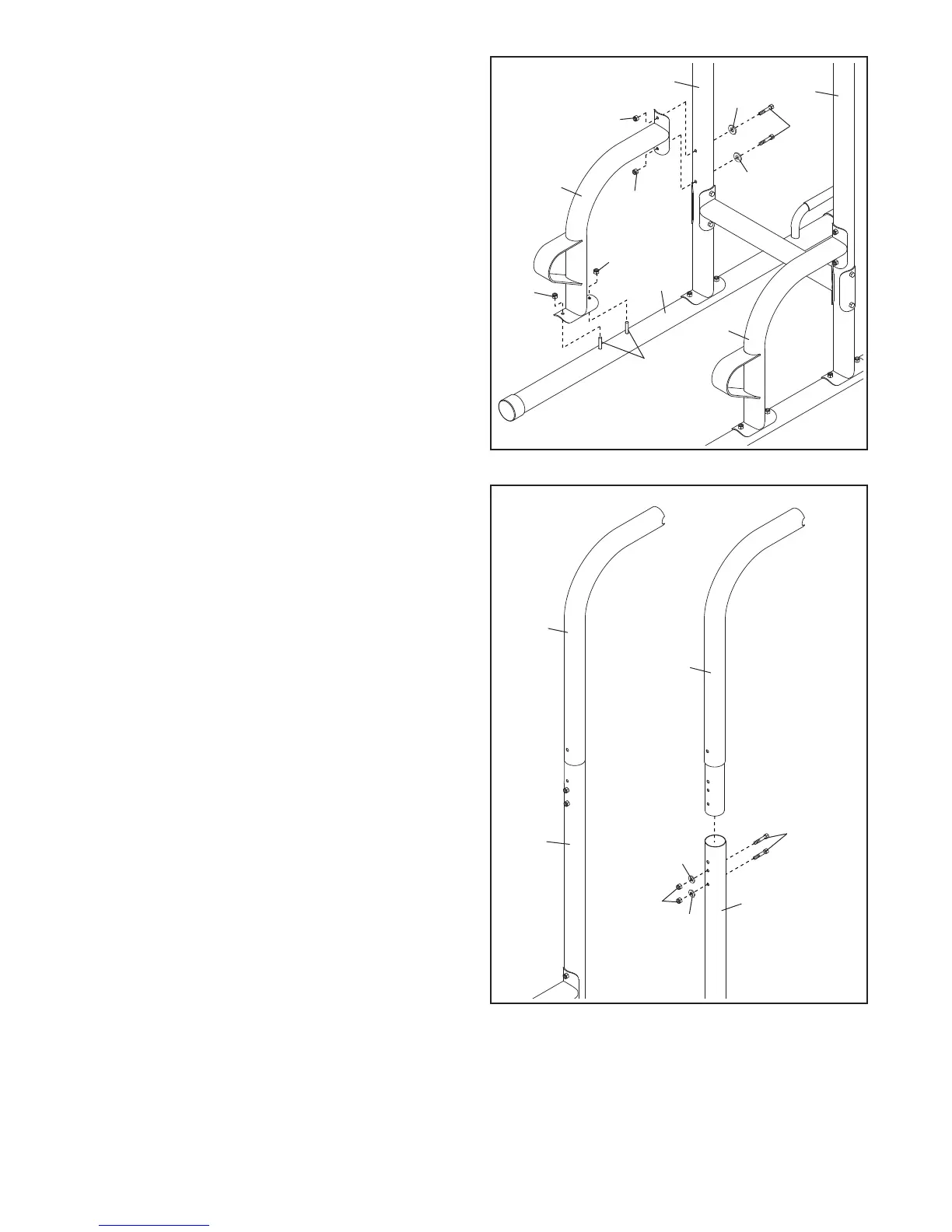

5. Oriente uno de los Montantes Verticales (3) como
está mostrado, y conéctelo a la Base del
Montante Vertical (2) izquierdo, con dos Pernos
de M8 x 68mm (24), dos Arandelas de M8 (23), y
dos Contratuercas de M8 (22). Nota: Los
Pernos deben de estar conectados al conjun-
to de orificios más bajos del Montante Vertical
y de la Base del Montante Vertical. Asegúrese
que las cabezas de los pernos estén en los
orificios hexagonales de la Base del Montante
Vertical. Todavía no ajuste las Contratuercas.
Conecte el otro Montante Vertical (3) a la otra
Base del Montante Vertical (2) de la misma
manera.
3
3
2
5
2
22
23
23
24
4. Conecte un Soporte (4) a uno de los
Estabilizadores (1) con los dos indicados Pernos
de Porte de M8 x 68mm (20) y dos Contratuercas
d
e M8 (22); todavía no ajuste las Contra-
tuercas.
Luego, conecte el Soporte (4) a la Base del
Montante Vertical (2) con dos Pernos de M8 x
75mm (17), dos Arandelas de M8 (23), y dos
Contratuercas de M8 (22); todavía no ajuste las
Contratuercas.
Conecte el otro Soporte (4) al otro
Estabilizador (no mostrado) y la otra Base del
Montante Vertical (2) de la misma manera.
4
1
22
22
20
1
7
23
23
2
2
22
2
4
2
4
8
