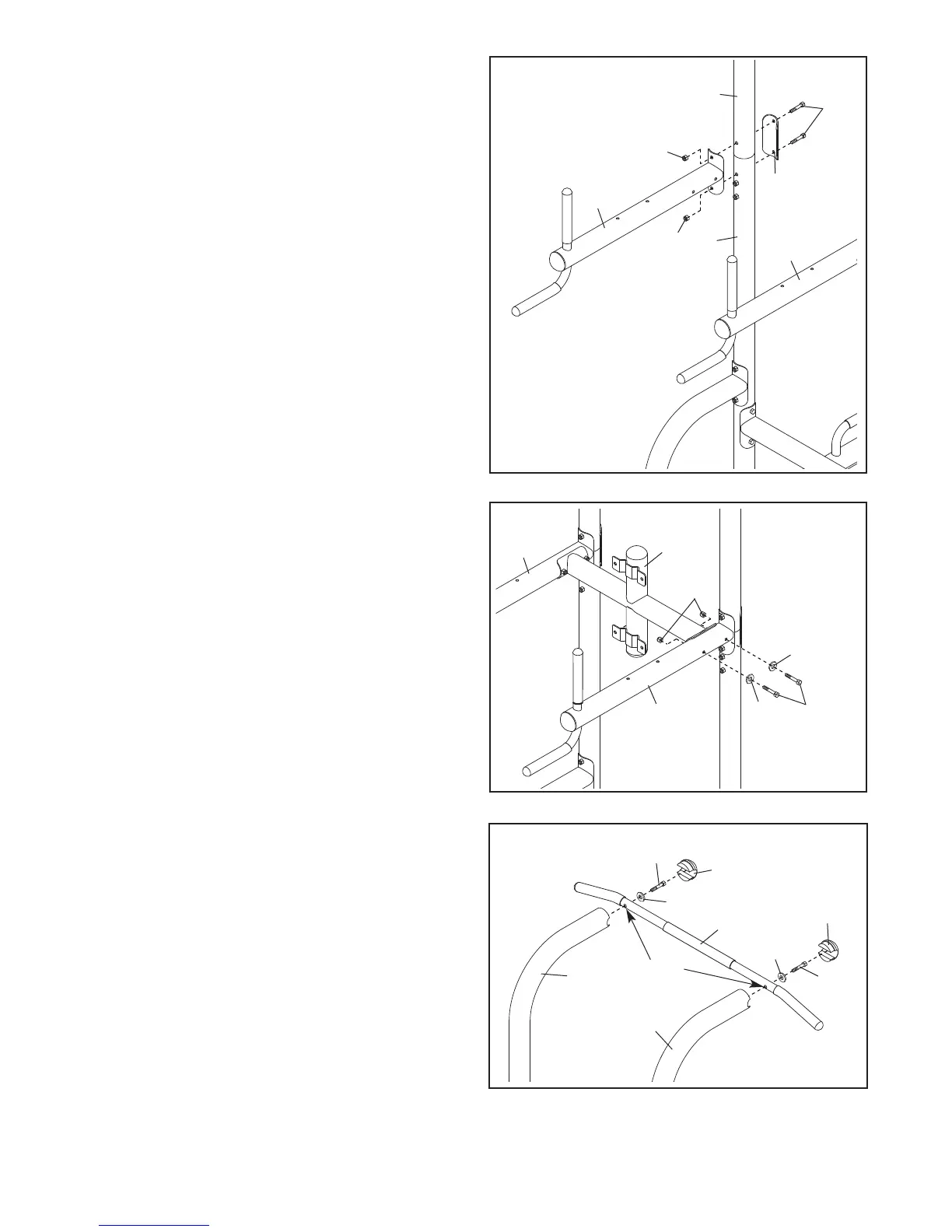

7. Conecte la Barra Cruzada Superior (7) a uno de
los Brazos para Bajar (5) con dos Pernos de M8
x 75mm (17), dos Arandelas de M8 (23), y dos
Contratuercas de M8 (22); todavía no ajuste las
Contratuercas.
Conecte la Barra Cruzada Superior (7) al otro
Brazo para Bajar (5) de la misma manera.
7
5
17
22
7
5
23
23
6. Conecte un Brazo para Bajar (5) al Montante
Vertical (3) derecho y la Base del Montante
Vertical (2) con dos Pernos de M8 x 77mm (28),
u
n Placa de Soporte (13), y dos Contratuercas de
M8 (22); todavía no ajuste las Contratuercas.
Repita este paso con el otro Brazo para Bajar
(5) y el Montante Vertical izquierdo (no
mostrado)
13
5
3
22
5
2
28
22
8
26
26
12
12
9
Hendiduras
19
3
3
19
8. Conecte la Barra para Dominadas (9) a los
Montantes Verticales (3) con dos Tornillos de M10
x 50mm (19) y dos Arandelas de M10 (26).
Asegúrese que los orificios hendidos en la
Barra para Dominadas estén en el lugar
mostrado. Luego, presione las dos Tapas de
Goma (12) dentro de los extremos de los
Montantes Verticales.
Vea los pasos del 2 al 7. Ajuste todas las
Contratuercas de M8 (22).
9
6
