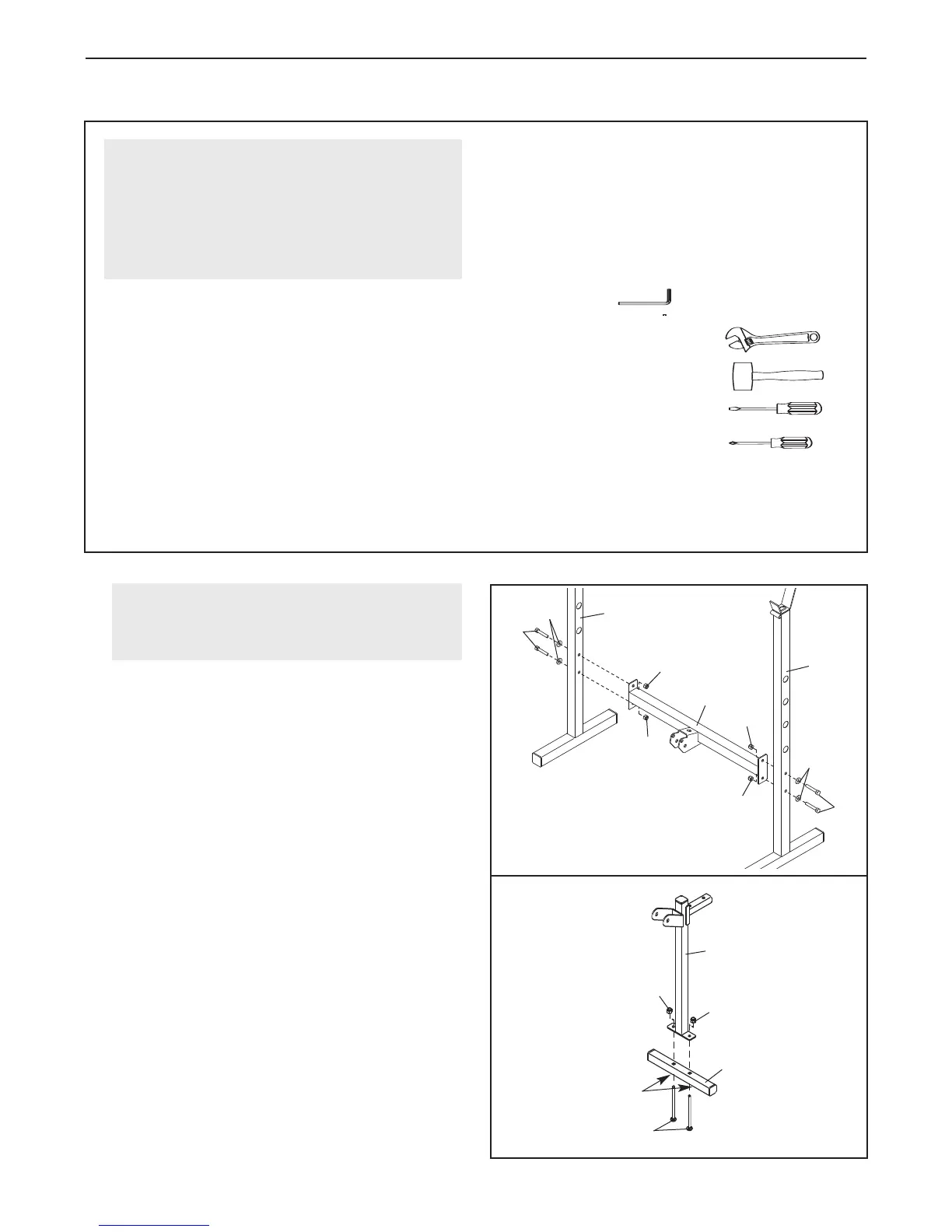

Lesen Sie vor der Montage alle Informationen
und Anweisungen sorgfältig durch:
•
Für die Montage braucht man zwei Personen.
•
Zur Identifizierung der kleinen Teile bei der
Montage, beziehen Sie sich auf das DIA-
GRAMM FÜR DIE IDENTIFIZIERUNG DER
TEILE auf seite 5.
• Wenn nicht anders angewiesen, dann ziehen Sie
alle Teile bei der Montage fest an.
• Bei der Montage, achten Sie darauf, dass alle
Teile Zeichnungsgemäß ausgerichtet sind.
• Plazieren Sie alle Einzelteile in einem freien
R
aum und entfernen Sie alle Verpackungsteile.
Werfen Sie die Verpackung erst wenn das Gerät
v
ollständig zusammengesetzt ist weg.
Zur Montage braucht man möglicherweise das
beigelegte Schmiermittel und den beigelegten
Inbusschlüssel , sowie die folgenden
(nicht beigelegten) Werkzeuge:
• zwei verstellbare Schlüsseln
• einen Gummihammer
•
einen Schraubenzieher
• einen Kreuzschraubenzieher
Die Montage ist leichter zu handhaben, wenn Sie
einen Satz Steckschlüssel, einen Satz
Schraubenschlüssel mit offenen oder geschlosse-
nen Enden, oder einen Satz Sperrschlüssel aben.
Erleichtern Sie sich die Arbeit
Diese Anleitung ist dazu vorgesehen, jedem
L
eser es zu ermöglichen dieses Produkt erfolg-
reich aufzubauen. Wenn man sich ausreichende
Zeit erlaubt, dann ist die Montage recht einfach.
MONTAGE
1.
Befestigen Sie die Querstange (3) mit vier M8 x
53mm Bolzen (14), vier M8 Unterlegscheiben (12)
und vier M8 Nylon-Verschlussmuttern (13) am
Pfosten (1). Ziehen Sie die Verschlussmuttern
noch nicht fest an.
2.
Befestigen Sie das V
orderbein (8) mit zwei M8 x
43mm Einsteckbolzen (29) und zwei M8 Nylon-
Verschlussmuttern (13) am Stabilisator (31).
Ziehen Sie die V
erschlussmuttern noch nicht
fest an.
2
1
13
13
29
Einkerbungen
31
8
3
1
14
12
14
12
13
13
1
13
13
Bevor Sie mit der Montage beginnen, lesen
Sie die umrandete Information oben sorg-
fältig durch.
