7

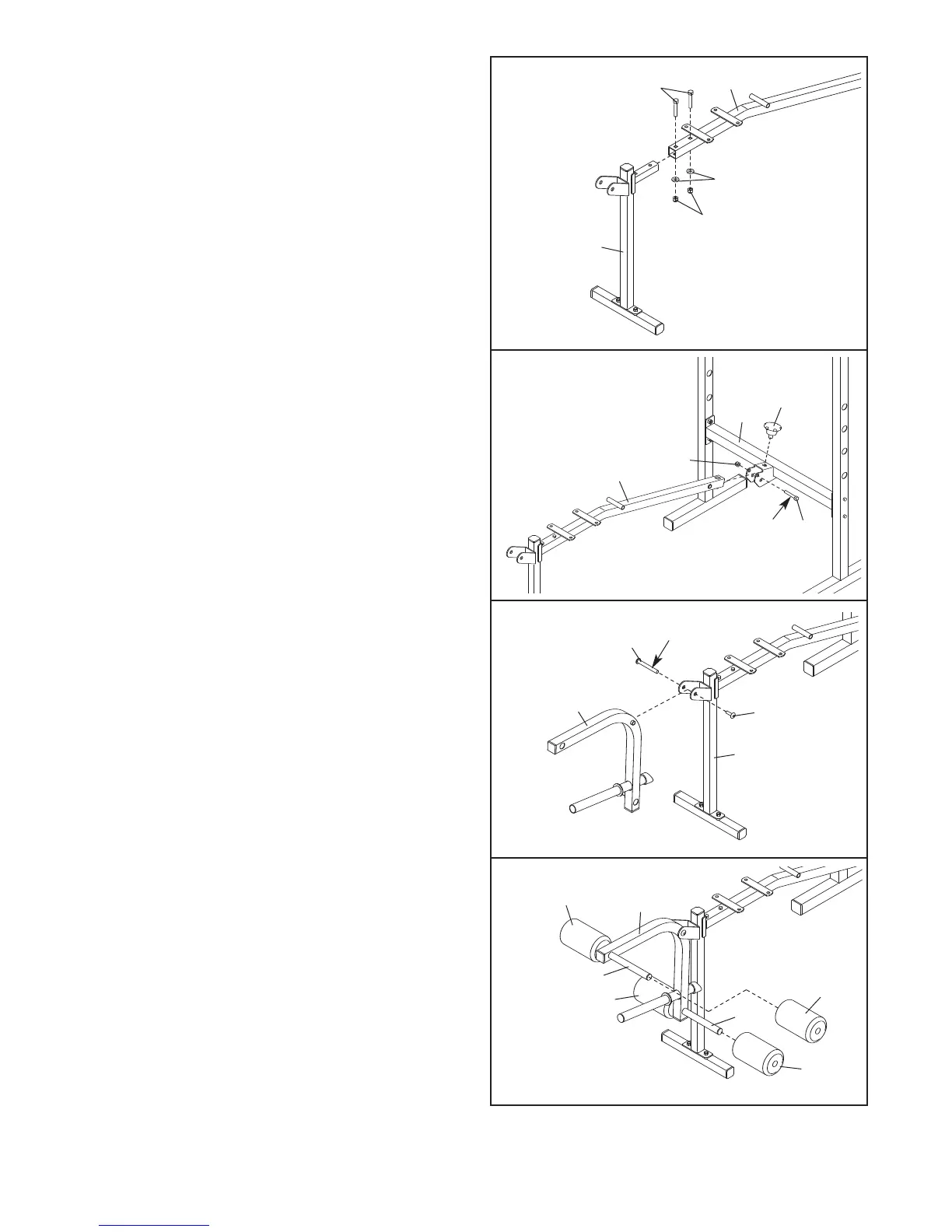

3. Befestigen Sie das Vorderbein (8) mit zwei M8 x
43mm Einsteckbolzen (29), zwei M8 Unterleg-
s
cheiben (12) und zwei M8 Nylon-Verschlus-
smuttern (13) am Rahmen (2).
Ziehen Sie die
V
erschlussmuttern noch nicht fest an.
4. Tragen Sie etwas von dem beigefügten
Schmierfett mit der M10 x 55mm Schraube (30)
an. Befestigen Sie den Rahmen (2) mit dem
Bolzen und einer M10 Nylon-Verschlussmutter
(25) am oberen Satz Löcher in der Klammer an
der Querstange (3).
Ziehen Sie die
Verschlussmuttern nicht zu fest an; der
Rahmen muss sich leicht drehen können.
Ziehen Sie den Verstellknopf (23) in der
Querstange (3) und in dem Rahmen (2) fest an.
5. Schmieren Sie den Zylinder des M10 x 52mm
Schraubensatzes (24). Montieren Sie den
Beinhebel (4) mit diesem Schraubensatz an die
Aufnahme des Vorderbeins (8). Achten Sie dar-
auf, dass der Zylinder des Schraubensatzes
auf beiden Seiten der Aufnahme des
Vorderbeins eingesteckt ist.
3
1
3
2
29
8
12
4
2
25
30
23
3
24
4
Schmieren
24
Schmieren
8
5
18
4
18
10
10
18
18
6
6. Stecken Sie die zwei Polsterrohre (10) in den
Beinhebel (4). Schieben Sie zwei
Schaumstoffpolster (18) auf jedes Polsterrohr.
