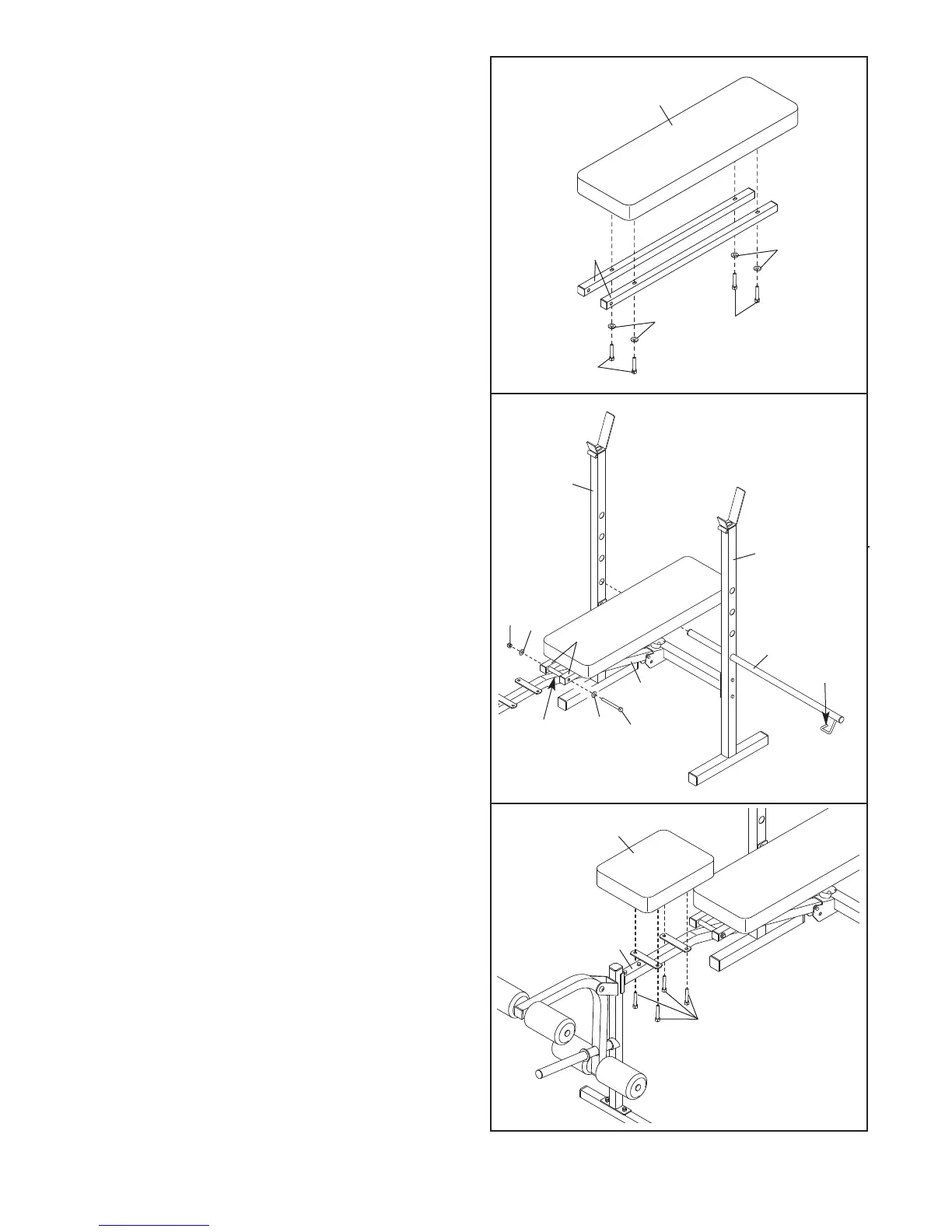

7. Befestigen Sie jedes Rückenlehnerohr (5) mit vier
M6 x 38mm Schrauben (22) und vier M6
U
nterlegscheiben (20) an die Rückenlehne (6).
Ziehen Sie die Schrauben nocht nicht fest an.
8. Führen Sie den Stützstange (7) durch einen Satz
Löcher in den Pfosten (1) ein. Achten Sie darauf,
dass sich der Verschlus-sstift auf die angezeig-
te Seite befindet.
Drehen Sie die Stützstange so in
die Verschluss-position, dass der Verschlussstift um
den Pfosten greift.
Verwenden Sie etwas Schmierfett an der M10 x
137mm Schraube (28). Befestigen Sie die
Rückenlehnerohre (5) und das geschweißte Rohr
mit dem Bolzen, zwei M10 Unterlegscheiben (26)
und einer M10 Nylon-Verschlussmutter (25) am
Rahmen (2).
Ziehen Sie die Verschlussmutter
nicht zu fest an; die Rückenlehnerohre müs-
sen sich leicht drehen können.
Siehe Schritte 1–3. Ziehen Sie die in diesen
Schritten verwendeten M8 Nylon-
Verschlussmuttern (13) fest.
Siehe Schritt 7. Ziehen Sie die vier M6 x 38mm
Schrauben (22) fest.
9. Befestigen Sie den Sitz (11) mit vier M6 x 16mm
Schrauben (21) an den Klammern am Rahmen (2).
7
8
20
20
22
22
5
6
9
26
28
5
26
25
7
Geschwei
ßtes Rohr
1
2
Verschlus-
sstift
1
1
1
21
2
8
