MONTAGGIO

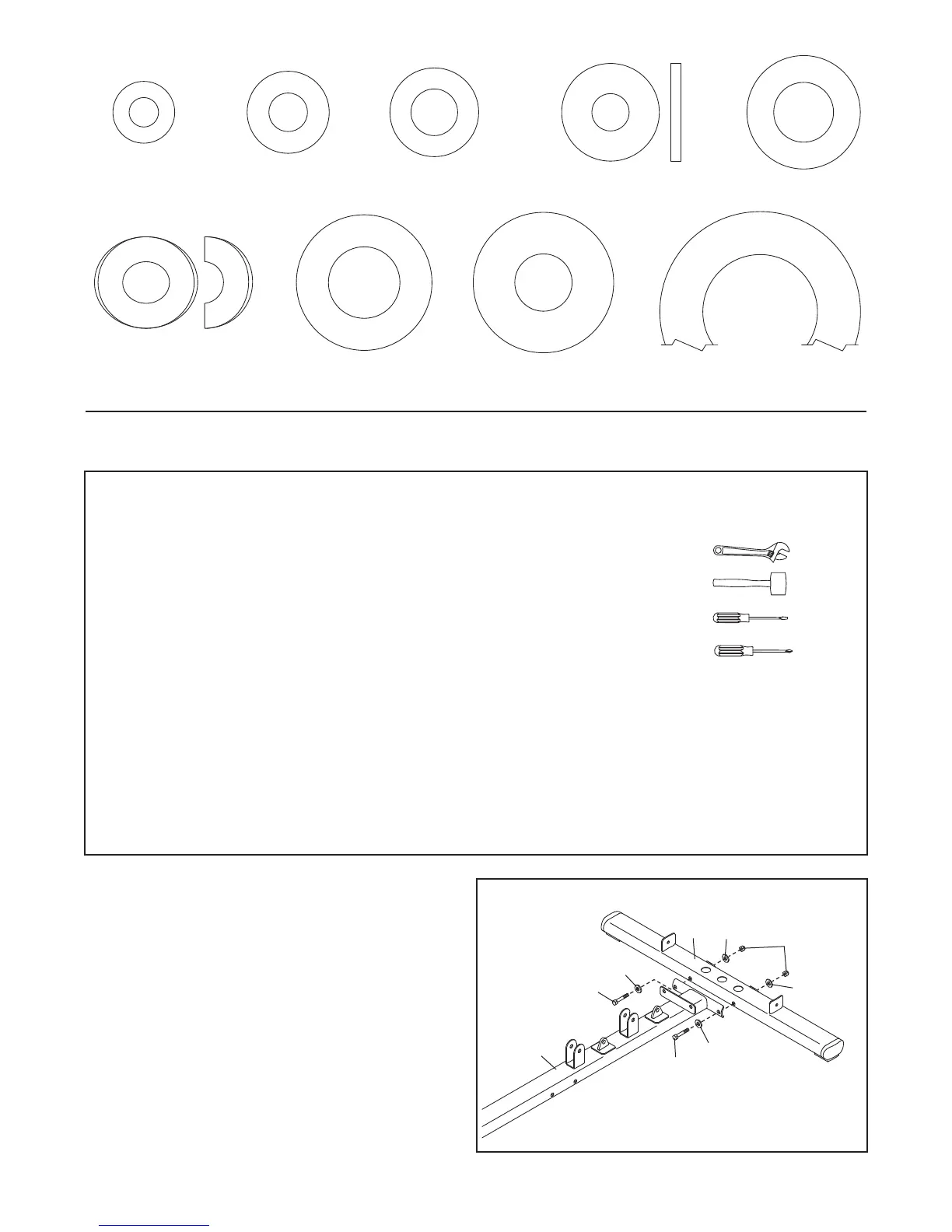

1. Orientare la Base Lunga (1) e la Base Corta (6)
nel modo indicato.
Fissare la Base Corta (6) alla Base Lunga (1)
con due Bulloni M10 x 103mm (57), quattro
Rondelle Concava M10 (20) e due Dadi
Autobloccanti M10 (68).
1
1
6
68
20
20
20
20
57
57
Per rendere il montaggio più facile, leggere
attentamente le seguenti informazioni istruzioni:
• Per il montaggio sono necessarie due persone.
• A causa del suo peso e delle sue dimensioni, la
panca pesi deve essere montata nel posto in cui
verrà utilizzata. Assicurarsi che ci sia spazio suffi-
ciente per camminare intorno al sistema pesi
durante il montaggio.
• Mettere tutte le parti in una zona libera e rimuo-
vere il materiale dʼimballaggio. Non gettare il
materiale dʼimballaggio fino a quando il montag-
gio sarà completato.
• Per identificare facilmente le piccole parti, utiliz-
zare la TABELLA IDENTIFICAZIONE PEZZI sulle
pagine 5 e 6.
• Per il montaggio potrebbero essere necessari i
seguenti strumenti (non inclusi):
due chiavi inglese
un mazzuolo di gomma
un cacciavite standard
un cacciavite phillips
Il montaggio può risultare più semplice se si
possiede un set di brugole, un set di chiavi fisse
doppie o chiavi a tubo, o un set di chiavi a cric-
chetto.
Rondella Concava M10
(20)
R
ondella
Piccola M8 (74)
R
ondella M6
(79)
R
ondella M10
(73)
Rondella da 5/8" (71)
R
ondella da 1/2"
(72)
Rondella da 13mm (78) Rondella da 26mm (77)
Rondella Grande M8 (98)
