MONTAGEM

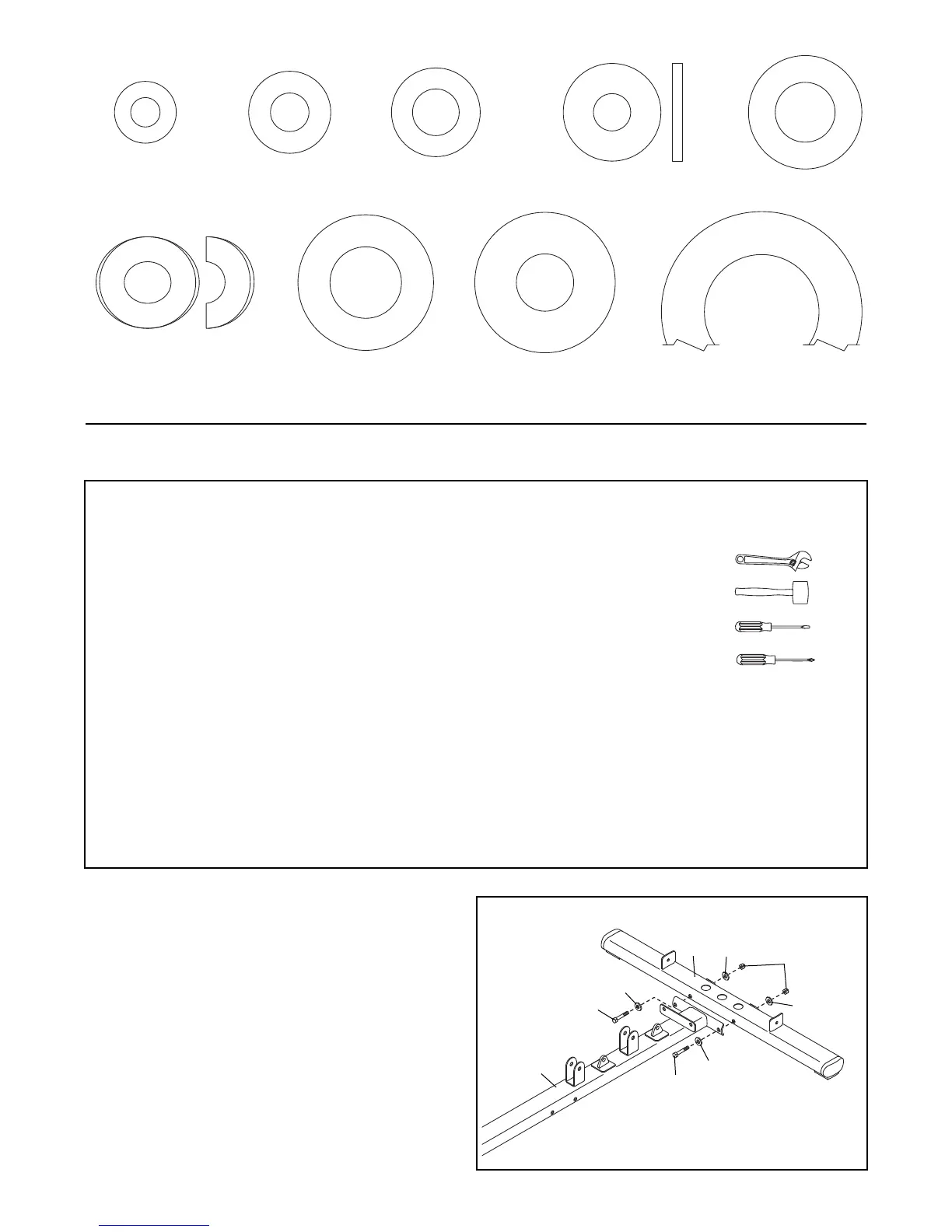

1. Oriente a Base Longa (1) e a Base Curta (6),
conforme apresentado.
Fixe a Base Curta (6) à Base Comprida (1) com
dois Pinos M10 x 103mm (57), quatro Anilha
Curva de M10 (20) e duas Porcas de
Travamento M10 (68).
1
1
6
68
20
20
20
20
57
57
Para facilitar a montagem, leia atentamente as
seguintes informações e instruções:
• A montagem requer duas pessoas.
• Devido ao peso e às dimensões, o sistema de
musculação deve ser montado no local em que
vai ser usado. Certifique-se de que haja suficiente
espaço para circular em volta do sistema de mus-
culação.
• Coloque todas as peças numa área desimpedida
e retire os materiais de embalagem. Não elimine
os materiais de embalagem até concluir a mon-
tagem.
• Para facilitar a identificação das peças pequenas,
use o TABELA DE IDENTIFICAÇÃO DE PEÇAS
da página 5 e 6.
• Para a montagem, poderão ser necessárias as
seguintes ferramentas (não incluídas):
duas chaves inglesas ajustáveis
um maço de borracha
uma chave de fendas
uma chave Phillips
A montagem poderá ser mais prática se tiver um
jogo de chaves de caixa, um jogo de chaves de
boca ou de luneta ou um jogo de chaves de
roquete.
M10 Curved Washer (20)
S
mall M8
Washer (74)
M
6 Washer (79)
M
10 Washer (73)
5/8" Washer (71)
1/2" Washer (72)
13mm Washer (78)
2
26mm Washer (77)
Large M8 Washer (98)
To Next Page
