MONTAJE
1. Oriente la Base Larga (1) y la Base Corta (6)
como se indica.
Fije la Base Larga (1) a la Base Corta (6) con
dos Pernos de M10 x 103mm (57), cuatro
Arandelas Curvas de M10 (20) y dos
Contratuercas de M10 (68).
1
1
6
68
20
20
20
20
57
57
Para que el montaje sea más fácil, cuidadosa-
mente lea la siguiente información e
instrucciones:
• El montaje requiere de dos personas.
• Debido a su peso y tamaño, el sistema de entre-
namiento debe de ser montado en el lugar donde
será usado. Asegúrese de que haya suficiente
espacio para caminar alrededor del sistema de
entrenamiento.
• Ponga todas las piezas en un área despejada y
retire los materiales de empaque. No se deshaga
de los materiales de empaque hasta que el mon-
taje esté terminado.
• Para ayudarle a identificar las piezas pequeñas,
use la TABLA DE IDENTIFICACIÓN DE PIEZAS
en la página 5 y 6.
• Las siguientes herramientas (no incluidas)
pueden ser requeridas para el montaje:
dos llaves ajustables
un mazo de goma
un destornillador estándar
un destornillador estrella
El montaje puede ser más conveniente si usted
tiene un juego de llaves de dado, un juego de
llaves fijas o cerradas, o un juego de llaves de
trinquete.

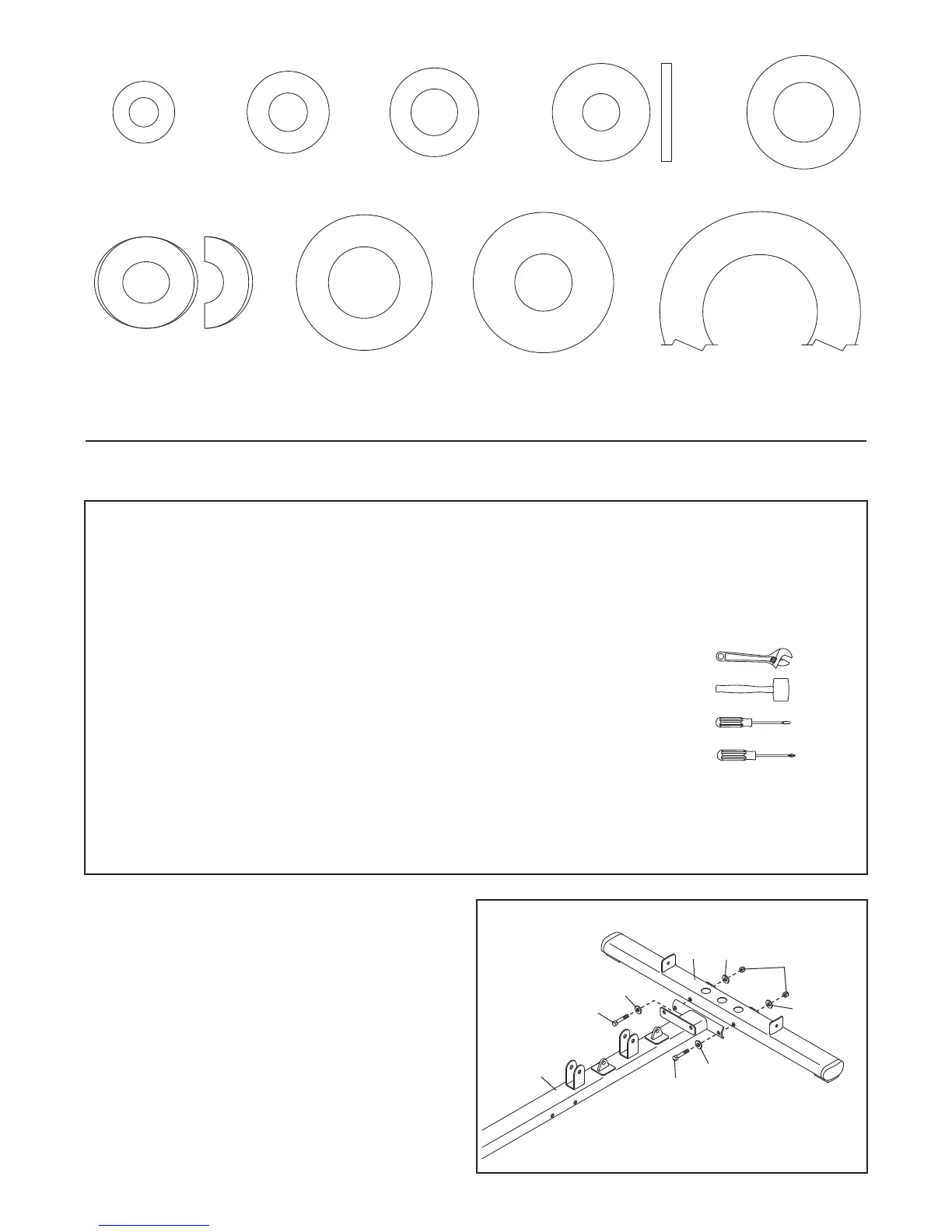

Arandela Curva de M10
(20)
A
randela Pequeña
de M8 (74)
A
randela de M6
(79)
A
randela de M10
(73)
Arandela de 5/8" (71)
Arandela de 1/2" (72)
Arandela de 13mm (78) Arandela de 26mm (77)
Arandela Grande de M8 (98)
