10
7

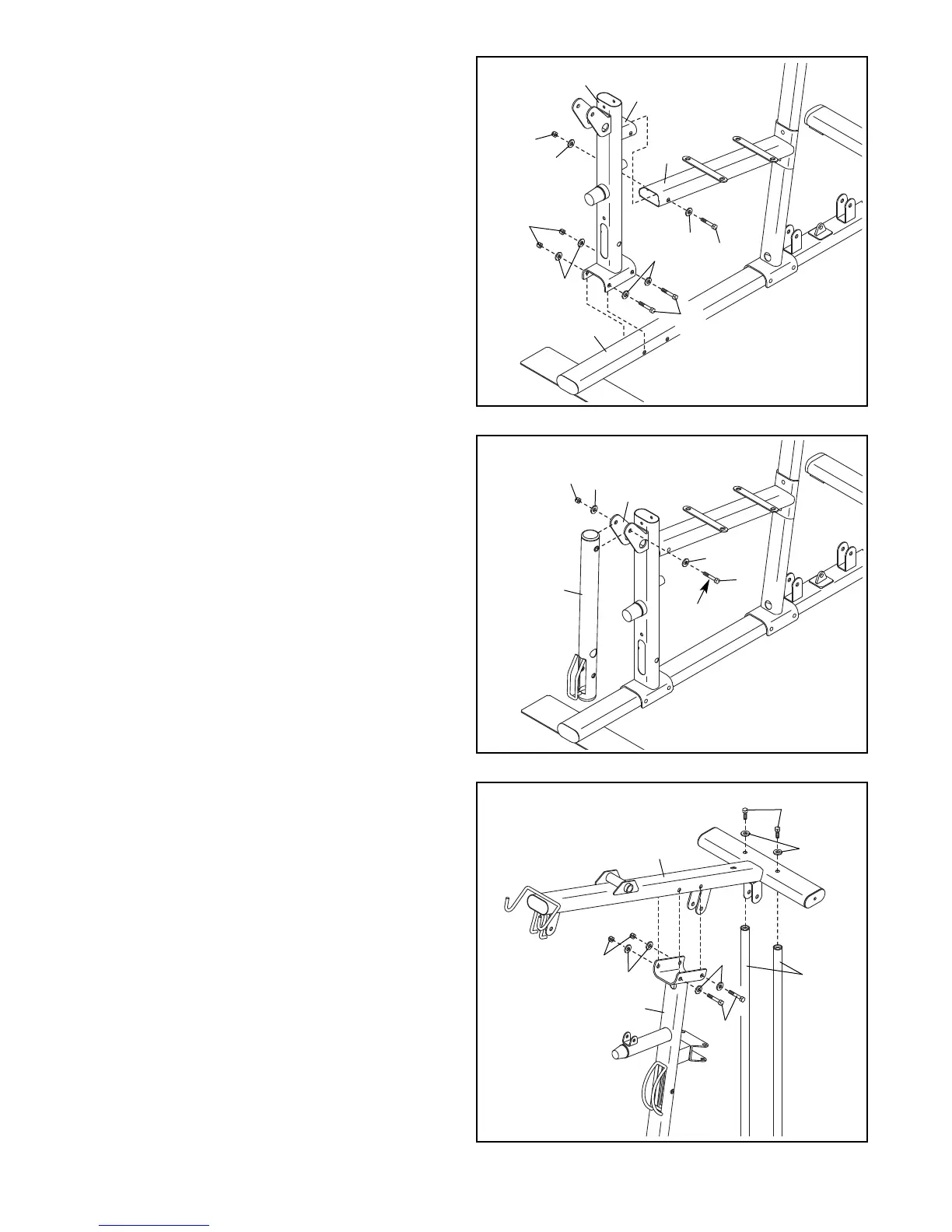

. Richt het Been (21) zoals wordt weergegeven.
Steek de aangegeven beugel in het Been (21)
in het Onderstel van de Zitting (2). Bevestig het
B
een aan het Onderstel van de Zitting met een
M10 x 93mm Bouten (99), twee M10 Gebogen
T
ussenringen (20) en een M10 Slotmoer (68);
draai de Slotmoer nog niet vast.
Bevestig vervolgens het Been (21) aan de
Lange Basis (1) met twee M10 x 103mm
Bouten (57), vier M10 Tussenringen (73) en
twee M10 Slotmoeren (68); draai de
Slotmoeren nog niet helemaal vast.
7
8. Breng vet aan op een M10 x 75mm Bout (94).
Richt de Beencurl (3) zoals getoond.
Bevestig de Beencurl (3) aan het Been (21) met
twee M10 x 75mm Bouten (94) twee M10
Tussenringen (73) en een M10 Slotmoer (68).
Draai de Slotmoer niet te vast, de Beencurl
moet makkelijk kunnen draaien.
8
68
68
2
Beugel
1
73
73
20
20
21
99
68
73
73
94
21
3
9. Maak het Bovenste Onderstel (8) aan de
Staander (5) vast met twee M10 x 103mm
Bouten (57) en twee M10 Slotmoeren (68);
draai de Slotmoeren nog niet vast.
Maak dan het Bovenste Onderstel (8) aan elke
Gewichtgeleider (4) vast met twee M10 x 25mm
Schroeven (60) en twee M10 Tussenringen
(73).
Zie stappen 5 tot en met 9. Maak alle M10
Slotmoeren vast (68).
9
60
73
8
5
57
4
68
73
73
Smeervet
57
