12
1

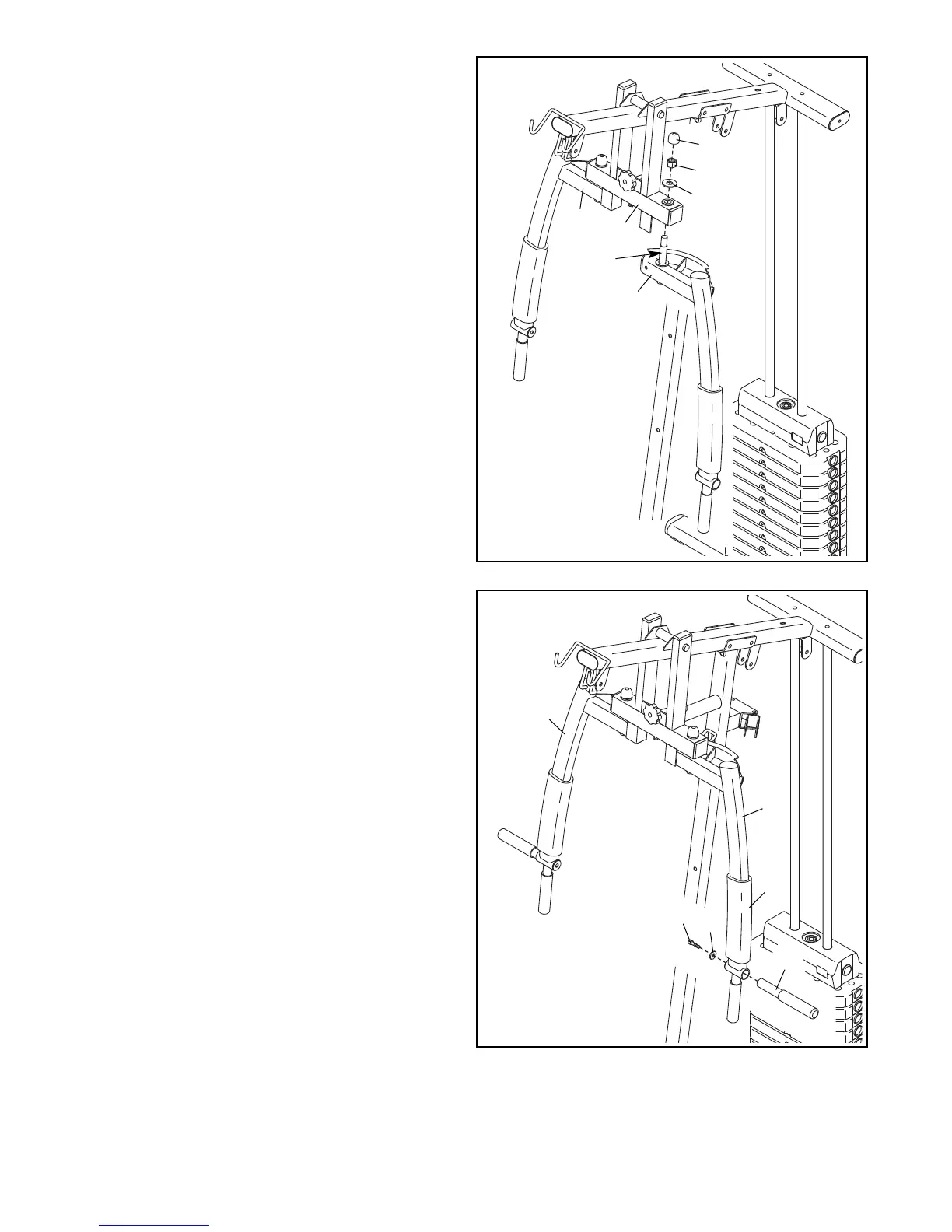

3. Zoek het Linker Arm (12) die staat aangegeven
met een ʻLinksʼ-sticker en richt deze zoals is
afgebeeld (L of Left geeft links aan; R of Right
geeft rechts aan).
Breng wat vet op, op de as locatie op de
L
inkerarm (12).
Steek de Linkerarm (12) in het Onderstel van
de Arm (9). Bevestig de Linkerarm met een 5/8"
Slotmoer (75) en een 5/8" Tussenring (71).
Draai de Slotmoer niet te vast aan; de
Linkerarm moet makkelijk kunnen draaien.
Druk dan een 5/8" Koepelkapje (56) op de 5/8"
Slotmoer (75).
Bevestig de Rechterarm (13) op dezelfde
wijze.
13
12
9
13
56
75
71
14. Schuif dan een Groot Schuimrubber Kussen
(48) op de Linkerarm (12).
Plaats een Hendel (17) in de Linkerarm (12).
Bevestig de Hendel met een M10 x 25mm
Schroef (60) en een M10 Tussenring (73).
Herhaal deze stap voor de Rechterarm (13).
14
12
13
48
Smeer
vet
60
73
17
