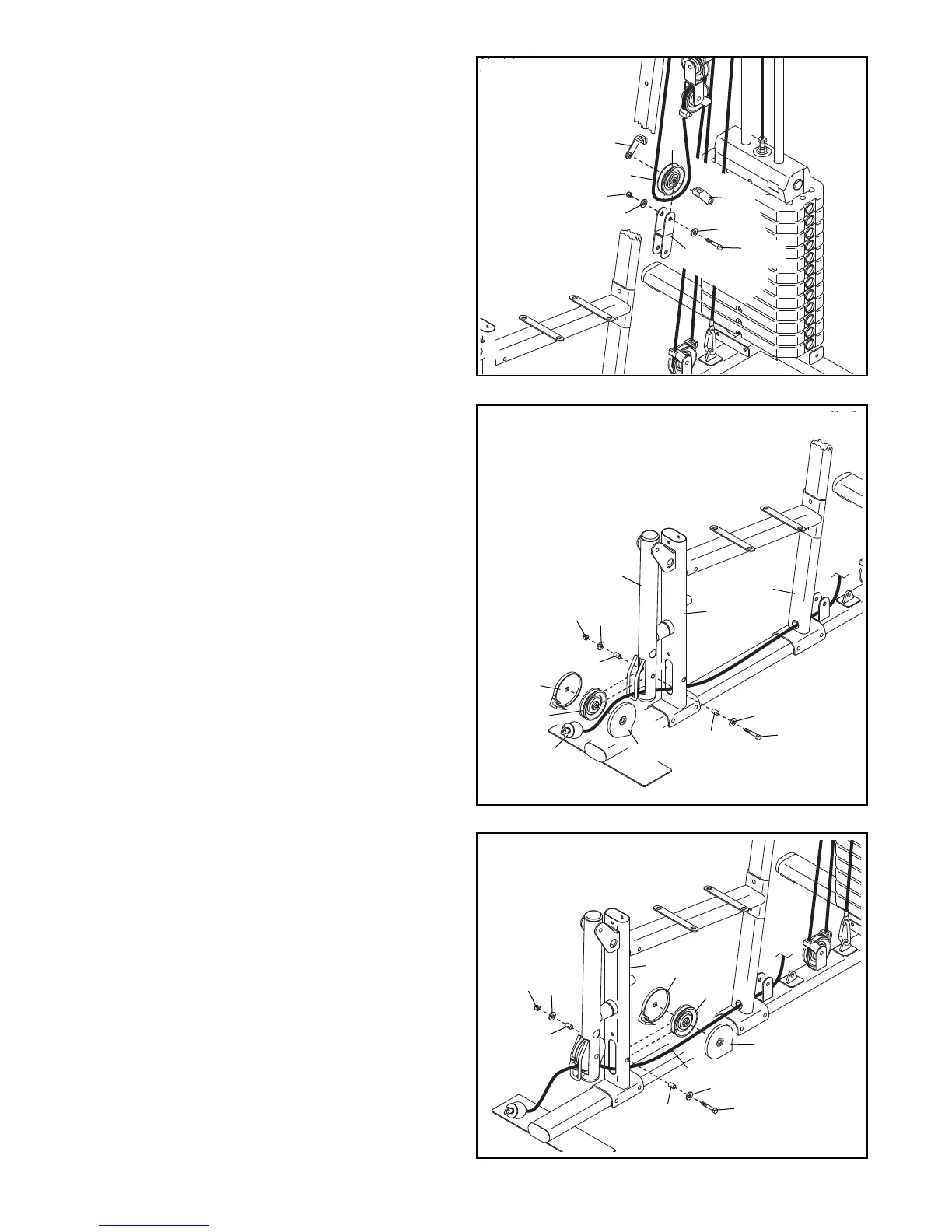

0. Plaats een Katrol (42) op de Kabel van de
Buikspieroefening (93) in de aangegeven
locatie.
B
evestig de Katrol (42) en twee Kabelgeleiders
(52) aan de Dubbele U-beugel (24) met een
M
10 x 50mm Bout (58), twee M10
Tussenringen (73), en een M10 Slotmoer (68).
Zorg dat de Kabelgeleiders (52) de Kabel
van een Buikspieroefening (93) vasthouden
in de groef van de Katrol (42).
68
73
24
42
93
52
5
2
31. Zie de KABELDIAGRAM op pagina 27 voor het
vaststellen van de Onderste Kabel (54).
Leid de Onderste Kabel (54) door de Beencurl
(3), door het Been (21) en door het gat in de
Staander (5) zoals afgebeeld.
Leid de Onderste Kabel (54) vervolgens onder
een Katrol (42).
Bevestig de Katrol (42) en twee Katrolkappen
(36) in de Beencurl (3) met een M10 x 65mm
Bout (37), twee M10 Tussenringen (73), twee
12mm Tussenstukken (91), en een M10
Slotmoer (68).
Zorg dat de Katrolkappen (36) de Onderste
Kabel vasthouden (54) in de groef van de
Katrol (42).
31
32. Leid de Onderste Kabel (54) onder een Katrol
(42).
Bevestig de Katrol (42) en twee Katrolkappen
(36) in het Been (21) met een M10 x 95mm
Bout (66), twee M10 Tussenringen (73), twee
27mm Tussenstukken (96), en een M10
Slotmoer (68).
Zorg dat de Katrolkappen (36) de Onderste
Kabel vasthouden (54) in de groef van de
Katrol (42).
32
54
3
21
5
37
36
73
91
91
73
68
21
66
73
54
96
96
73
68
36
36
42
42
36
58
7
3
30
