6
MONTAGE

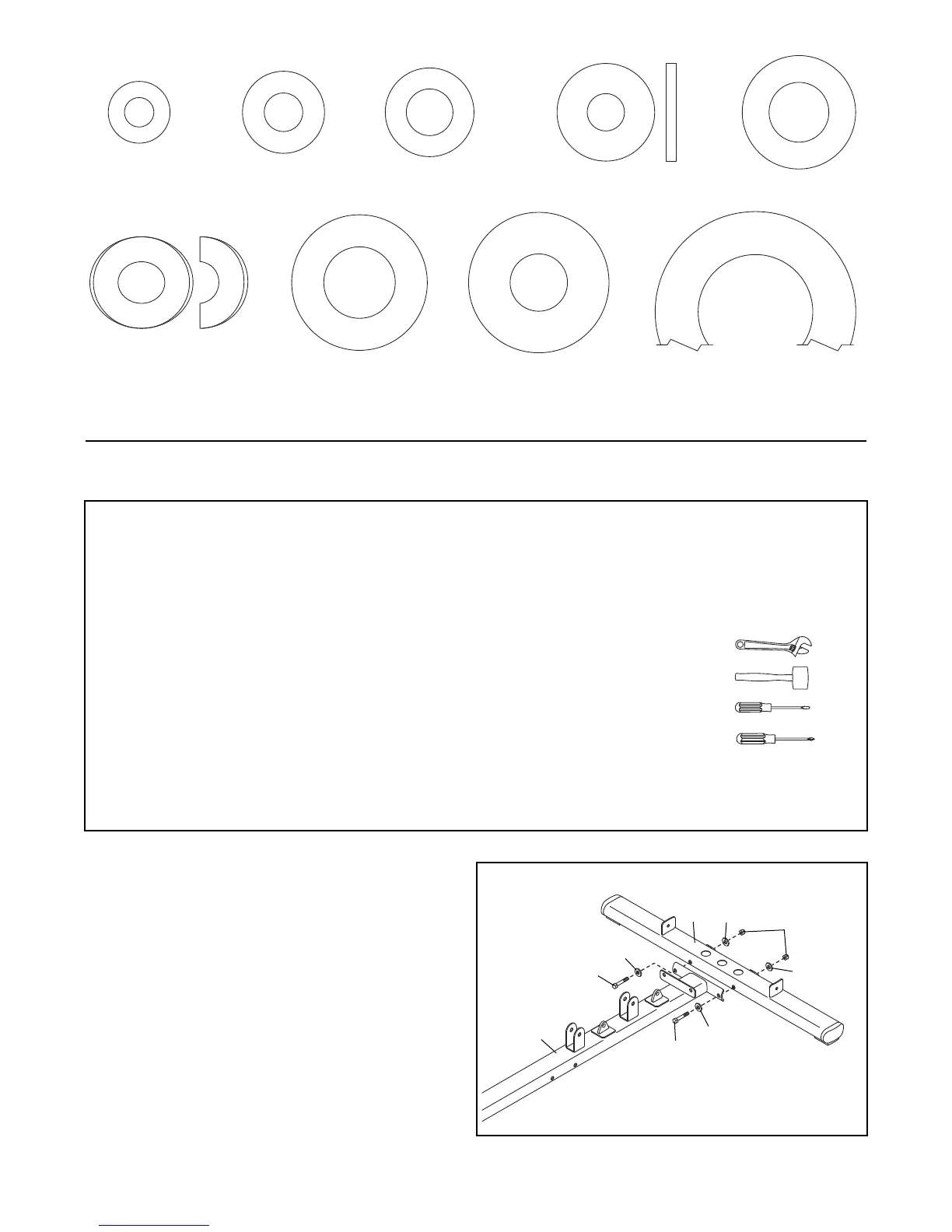

1. Richt de Lange Basis (1) en de Korte Basis (6)
zoals is afgebeeld.
Bevestig de Korte Basis (6) aan de Lange Basis
(1) met twee M10 x 103mm Bouten (57), vier
M10 Gebogen Tussenring (20) en twee M10
Slotmoeren (68).
1
1
6
68
20
20
20
20
57
57
Lees, om makkelijker te monteren, de volgende
informatie en instructies zorgvuldig door:
• Montage moet door twee personen worden
uitgevoerd.
• Gezien de zwaarte en de omvang van de
gewichtssyteem, is het aan te bevelen dat u de
gewichtssyteem samenstelt op de plek waar u hem
gaat gebruiken. Zorg dat er voldoende ruimte is om
rond de gewichtbank.
• Plaats alle onderdelen op een open plek en verwi-
jder het verpakkingsmateriaal. Gooi het
verpakkingsmateriaal niet weg tot u volledig klaar
bent met de montage
• Voor het herkennen van de kleine onderdelen kunt
u de ONDERDELEEN IDENFICATIESHEMA op
pagina 5 en 6 gebruiken.
• U kunt het volgende gereedschap (niet inbegrepen)
nodig hebben tijdens het monteren:
twee verstelbare sleutels
een rubber hamer
een standaard schroevendraaier
een kruiskopschroevendraaier
De montage verloopt wellicht handiger als u een
doppenset heeft, een steeksleutel of een set met
ratelsleutels heeft.
M10 Gebogen Tussenring
(20)
K
leine M8
Tussenring (74)
M
6 Tussenring
(79)
M
10 Tussenring
(73)
5/8" Tussenring (71)
1/2" Tussenring (72)
13mm Tussenring (78)
2
26mm Tussenring (77)
Grote M8 Tussenring (98)
