14
37.
Assicurarsi che tutte le parti siano appropriatamente fissate. L’uso di tutti gli altri rimanenti pezzi verrà spie-
gato nella sezione REGOLAZIONE, sulla prossima pagina.
Bisognerà tirare alcune volte le estremità di ciascun cavo assicurandosi così che questi si muovino libera-
mente attorno le pulegge. Se i cavi non dovessero muoversi liberamente, localizzare e correggere il proble-
ma prima di utilizzare l’
sistema di pesi. IMPORT
ANTE: Se i cavi non sono direzionati appropriatamente,
potrebbero danneggiarsi durante l’uso di pesi elevati. Fare riferimento al DIAGRAMMA ROTTA CAVI
a pagina 17 di questo manuale per vedere la giusta rotta dei cavi. Fare riferimento a COME STRIN
-
GERE I CA
VI a pagina 16.
36. Inserire due Perni Bloccaggio (53) nel Telaio a
Farfalla (9). Attaccare la catena sui Perni al Telaio
a Farfalla con la Vite da M4 x 12mm (68).
9
53
53
68
36

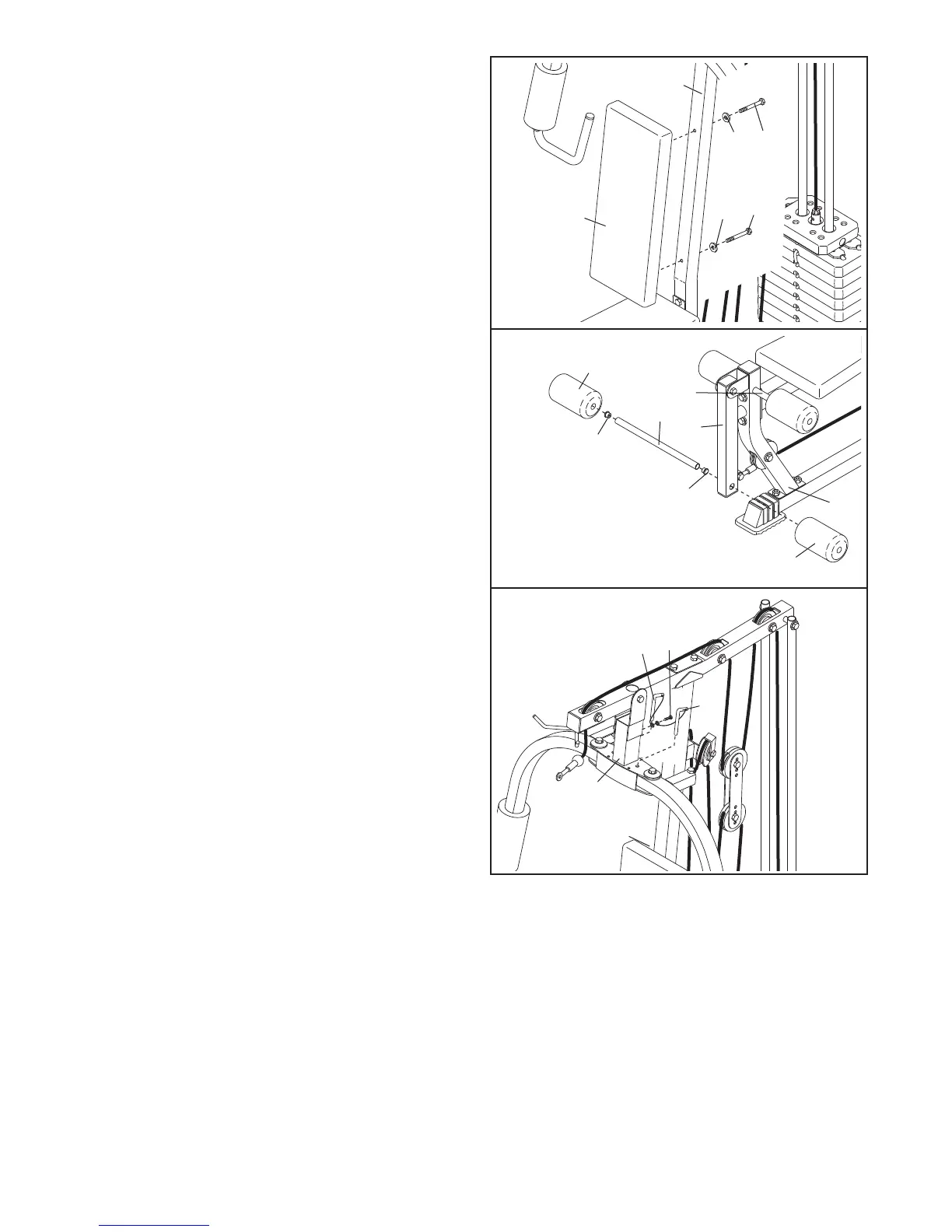

34. Attaccare lo Schienale (15) al Montante Anteriore
(6) con due Viti da M6 x 65mm (65) e due
R
ondelle da M6 (35).
35. Premere due Cappucci Interni Rotondi da 19mm
(27) nelle estremità del Tubo per l’Imbottitura
(17). Far scivolare il Tubo per l’Imbottitura attar-
verso il foro sul Leg Lever (4). Far scivolare due
Cuscinetti in Spugna (18) sulle estremità del Tubo
per l’Imbottitura.
Ripetere questa fase con l’altro Tubo Rullo
(17) e il Montante Sedile (73).
6
3
5
65
65
15
17
4
73
27
27
18
18
17
35
34
35
