13

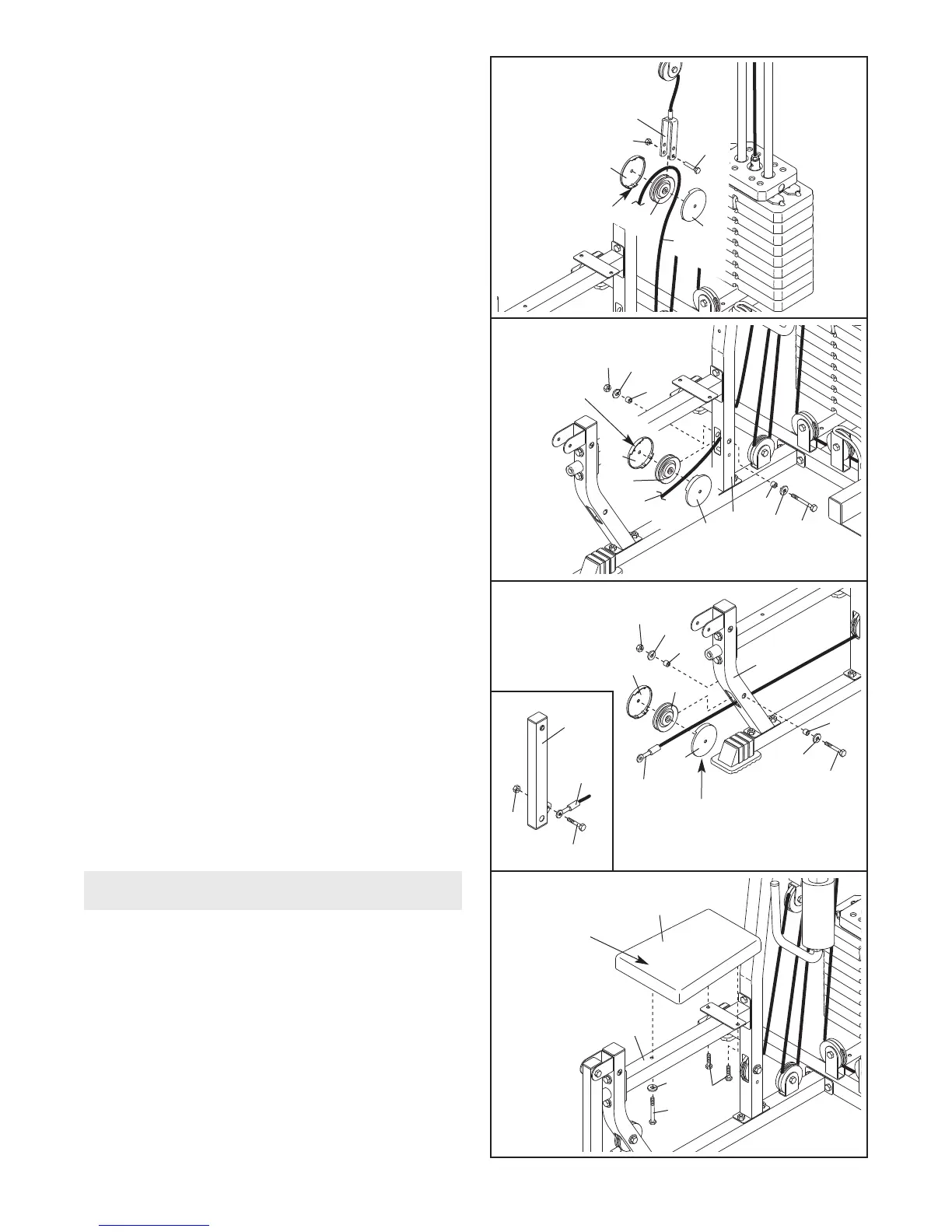

32. Incanalare il Cavo Basso (47) attraverso il
Montante Sedile (73) e sotto una Puleggia da
90mm (38). Attaccare la Puleggia e un paio di
Copri Puleggia (44) all’interno del Montante
Sedile con un Bullone da M10 x 68mm (59), due
Rondelle da M10 (26), due Spaziatori da 8mm
(51), e un Controdado in Nylon da M10 (71).
Assicurarsi che le linguette piccole sui Copri
Puleggia siano in basso.
Vedere il disegno nel riquadro. Attaccare l’e-
stremità del Cavo Basso (47) al Leg Lever (4)
con un Bullone Spalla da M8 x 27mm (63) e un
Controdado in Nylon da M8 (70).
73
51
51
38
26
26
59
47
44
44
71
32
33. Posizionare il Sedile (16) come mostrato.
Attaccare il Sedile al Telaio Sedile (5) con due Viti
da M6 x 65mm (65), una Rondella da M6 (35), e
due V
iti da M6 x 15mm (66).
16
35
65
5
66
Estremità
Larga
33
MONTAGGIO SEDILE
4
47
63
70
Linquette
Piccole
30. Arrotolare il Cavo Basso (47) sopra una Puleggia
da 90mm (38). Attaccare la Puleggia e un paio di
C
opri Puleggia (44) al Sostegno ad « U » Grande
(82) con un Bullone da M10 x 53mm (61) e un
C
ontrodado in Nylon da M10 (71). A
ssicurarsi
che le linguette piccole sui Copri Puleggia
siano in basso.
31. Incanalare il Cavo Basso (47) sopra una Puleggia
da 90mm (38). Attaccare la Puleggia e un paio di
Copri Puleggia (44) all’interno del Montante
Anteriore (6) con un Bullone da M10 x 68mm
(59), due Rondelle da M10 (26), due Spaziatori
da 8mm (51), e un Controdado in Nylon da M10
(71).
Assicurarsi che le linguette larghe sui
Copri Puleggia siano posizionate come
mostrato.
6
1
8
2
38
47
44
44
71
3
0
6
51
51
38
26
26
59
47
44
44
71
31
Linquette
P
iccole
Linguetta
Larga
