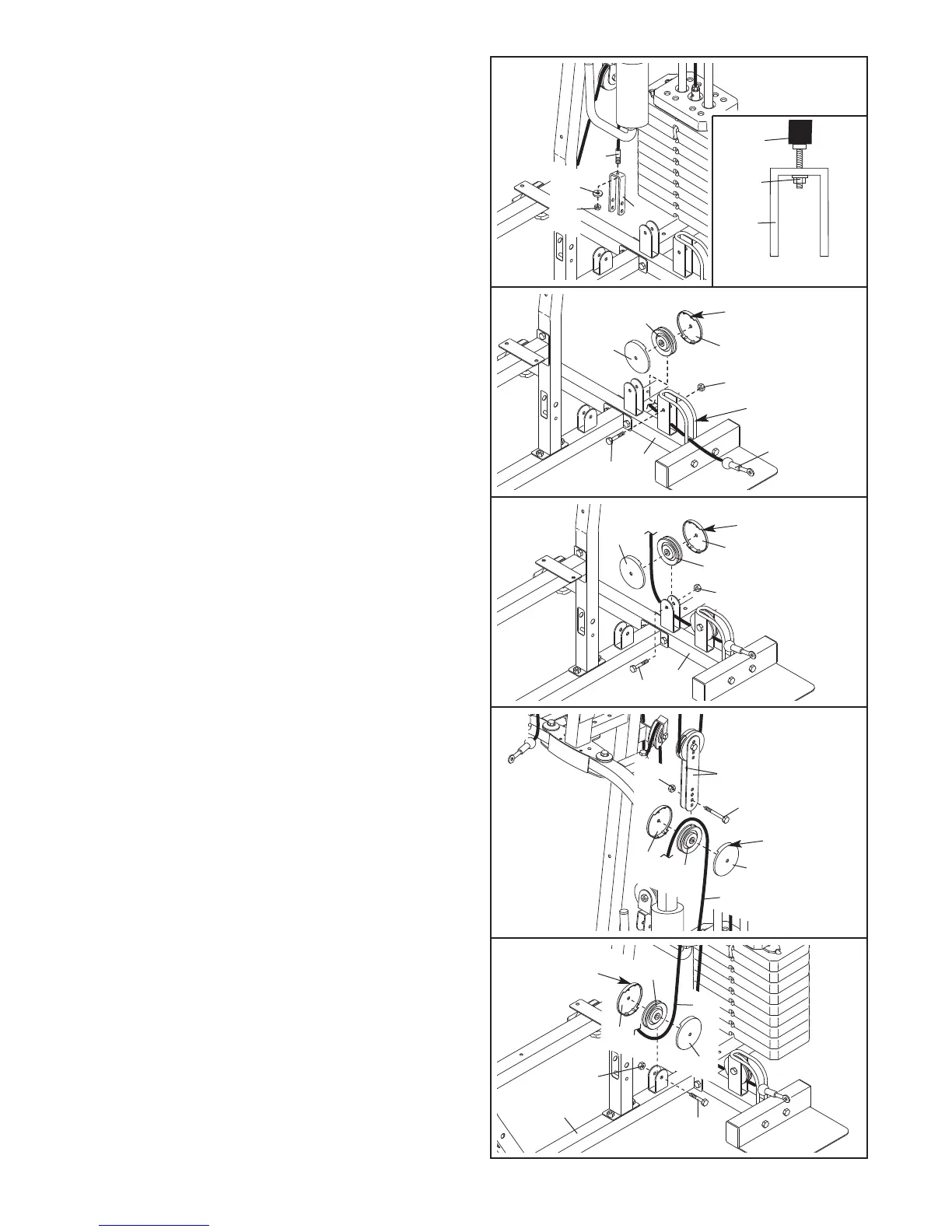

Arrotolare il Cavo Basso (47) sotto una Puleggia
da 90mm (38). Attaccare la Puleggia e un paio di
Copri Puleggia (44) all’interno dell’indicato soste-
gno sulla Base Anteriore (1) con un Bullone da
M10 x 53mm (61) e un Controdado in Nylon da
M10 (71).
Assicurarsi che le linguette
piccola
sui Copri Puleggia siano in basso.
28. Arrotolare il Cavo Basso (47) sopra una Puleggia
da 90mm (38). Attaccare la Puleggia e un paio di
Copri Puleggia (44) alla seconda serie dal basso
di fori sulle due Piastre Puleggia (36) con un
Bullone da M10 x 52mm (61) e un Controdado in
Nylon da M10 (71).
Assicurarsi che le linguette
larga sui Copri Puleggia siano in basso.
61
36
38
44
44
47
71
28
38
61
47
44
44
1
71
29
Linguetta
Larga
Linguetta
Piccola
25. Attaccare il Cavo Corto (83) al Sostegno ad « U »
Grande (82) con una Rondella da M8 (62) e una
C
ontrodado in Nylon da M8 (70). N
on avvitare il
Controdado in Nylon completamente; dovreb-
b
e essere avvitato solo per due giri sull’estre-
mità del Cavo, come mostrato nel disegno nel
riquadro.
82
83
70
62
2
5
26. Localizzare il Cavo Basso (47). Incanalare il Cavo
attraverso la gabbia e sotto la Puleggia da 90mm
(38). Attaccare la Puleggia e un paio di Copri
Puleggia (44) all’interno dell’indicato sostegno sulla
Base Centrale (2) con un Bullone da M10 x 53mm
(61) e un Controdado in Nylon da M10 (71).
Assicurarsi che le linguette larghe sui Copri
Puleggia siano in alto.
Assicurarsi che le linguet-
te larga sui Copri Puleggia siano in basso.
38
44
44
2
61
47
71
Gabbia
Linguetta Larga
26
27. Arrotolare il Cavo sotto la Puleggia da 90mm
(38). Attaccare la Puleggia e un paio di Copri
Puleggia (44) all’interno dell’indicato sostegno
sulla Base Centrale (2) con un Bullone da M10 x
53mm (61) e un Controdado in Nylon da M10
(71). Assicurarsi che le linguette larga sui
Copri Puleggia siano in basso.
61
38
44
44
2
71
27
Linguetta Larga
83
