11

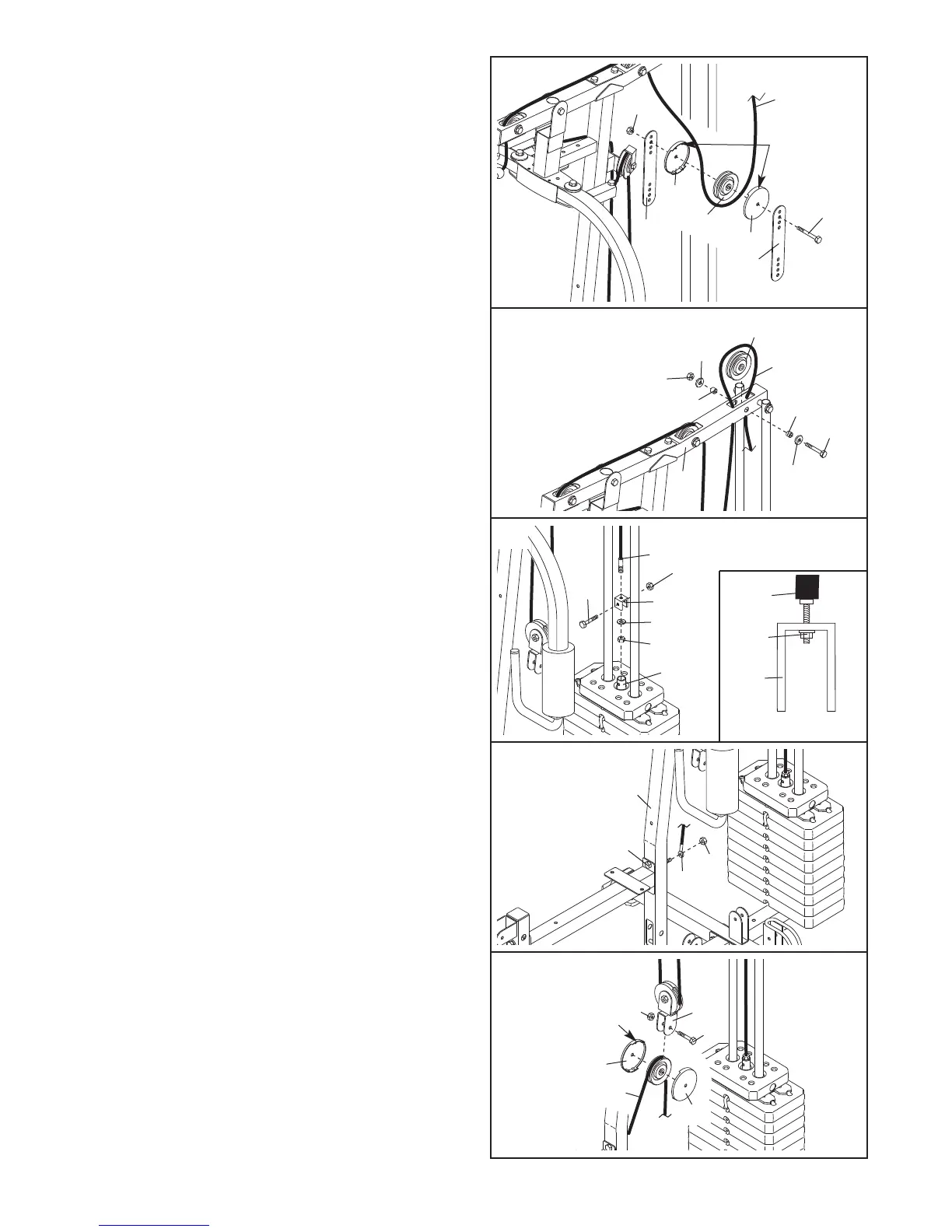

20. Arrotolare il Cavo Alto (45) sotto la Puleggia da
90mm (38). Attaccare la Puleggia e un paio di
C
opri Puleggia (44) alla seconda serie di fori dal-
l’alto delle due Piastre Puleggia (36) con un
B
ullone da M10 x 52mm (61) e un Controdado in
Nylon da M10 (71). Assicurarsi che le linguette
piccole sui Copri Puleggia siano in basso.
44
38
45
Linguette
P
iccole
36
3
6
61
71
44
20
21. Arrotolare il Cavo Alto (45) sulla Puleggia da
90mm (38). Attaccare la Puleggia all’interno del
Telaio Superiore (8) con un Bullone da M10 x
68mm (59), due Rondelle da M10 (26), due
Spaziatori da 13mm (34), e un Controdado in
Nylon da M10 (71).
38
59
45
34
34
8
26
26
71
21
22. Attaccare il Cavo Alto (45) al Sostegno a « U »
(77) con una Rondella da M8 (62) e un
Controdado in Nylon da M8 (70).
Non stringere
complertamente il Controdado; dovrebbe
essere stretto al punto tale che solo due filet-
tature del Cavo siano visibili oltre il
Controdado, come mostrato nel disegno del
riquadro.
Attaccare il Sostegno a « U » (77) al Tubo Pesi
(20) con un Boulon da M8 x 45mm (56) con un
Controdado in Nylon da M8 (70). Non avvitare
completamente il Controdado in Nylon; il
Tubo Pesi deve poter girare con facilità.
23. Localizzare il Cavo Corto (83). Rimuovere il
Controdado in Nylon da M10 (71) dall’indicato
Bullone da M10 x 77mm (60).
Attaccare il Cavo al
Bullone con il Controdado.
45
45
20
56
70
70
70
62
77
77
22
6
83
60
71
23
44
44
37
71
83
61
24
Linguetta Larga
24.
Arrotolare il Cavo Corto (83) su una Puleggia da
90mm (38). Attaccare la Puleggia e un paio di
Copri Puleggia (44) al Sostegno Deviazione a
Doppia « U » (37) con un Bullone da M10 x
53mm (61) e un Controdado in Nylon da M10
(71).
Assicurarsi che le linguette larga sui
Copri Puleggia siano in basso.
