Weider 8970 - Page 10

10

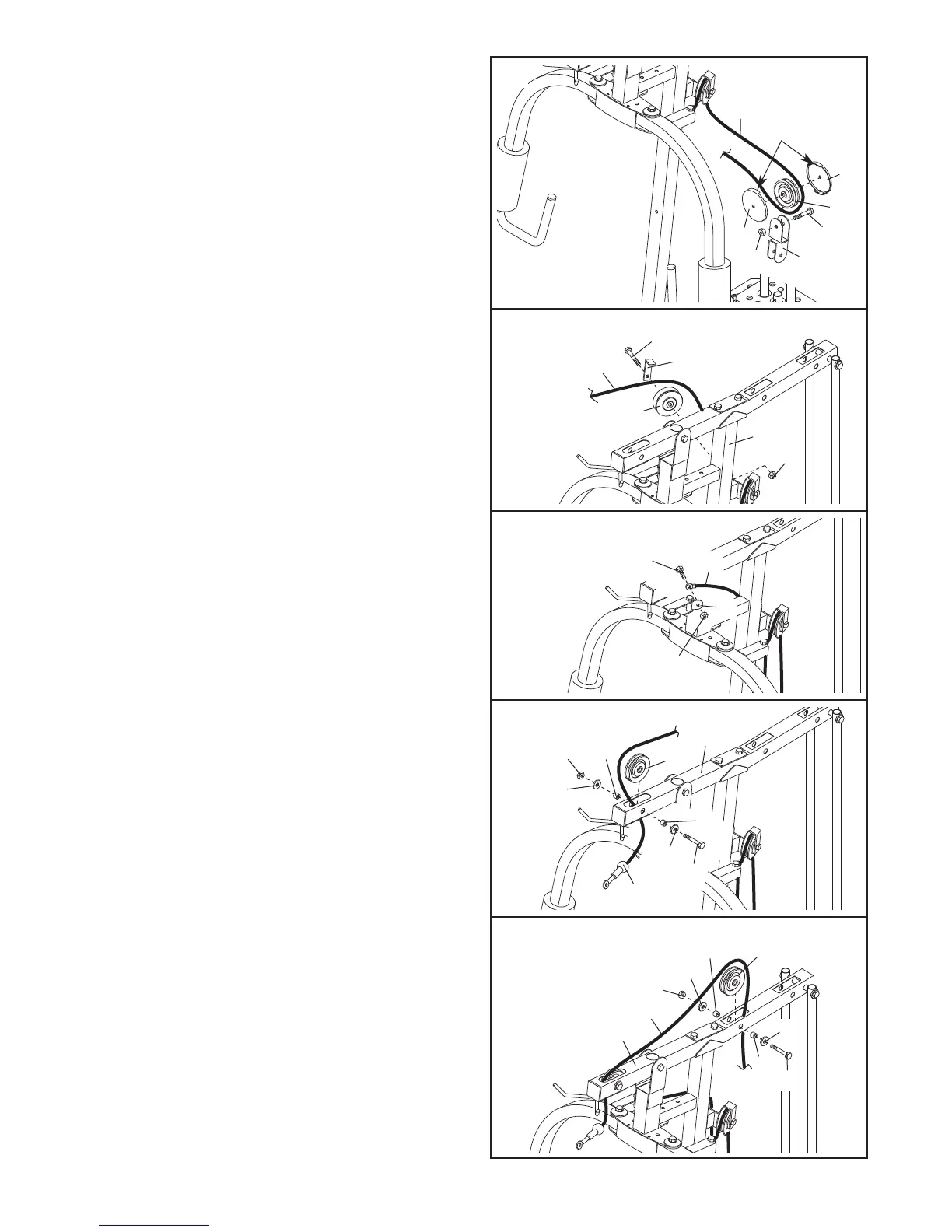

16. Arrotolare il Cavo a Farfalla (46) sulla puleggia a
« V » (39). Attaccare la puleggia a « V » e un
Ferma Cavo Lungo (40) al sostegno sul Montante
Anteriore (6) con un Bullone da M10 x 57mm (69) e
un Controdado in Nylon da M10 (71).
Assicurarsi
che il Ferma Cavo sia posizionato per manter-
nere i Cavo nella scanalatura della Puleggia.
15. Arrotolare il Cavo a Farfalla (46) sotto una
Puleggia da 90mm (38). Attaccare la Puleggia e
u
n paio di Copri Puleggia (44) al sostegno a
Doppia « U » (37) con un Bullone da M10 x
5
3mm (61) e un Controdado in Nylon da M10
(71). Assicurarsi che le linguette piccole sui
Copri Puleggia siano in basso.
61
37
3
8
71
46
44
44
15
6
39
46
69
71
40
16
Linguetta
P
iccola
17. Attaccare il Cavo a Farfalla (46) al Sostegno
Girevole indicato (48) con un Bullone Spalla da M8
x 27mm (63) e un Controdado in Nylon da M8 (70).
70
46
63
48
17
18. Localizzare il Cavo Alto (45). Incanalare l’estre-
mità a bullone del Cavo attraverso il Telaio
Superiore (8) e sulla Puleggia da 90mm (38).
Attaccare la Puleggia all’interno del Telaio
Superiore con un Bullone da M10 x 68mm (59),
due Rondelle da M10 (26), due Spaziatori da
13mm (34), e un Controdado in Nylon da M10 (71).
8
45
34
34
38
71
26
26
59
18
19.
Arrotolare il Cavo Alto (45) sulla Puleggia da
90mm (38). Attaccare la Puleggia all’interno del
Telaio Superiore (8) con un Bullone da M10 x
68mm (59), due Rondelle da M10 (26), due
Spaziatori da 13mm (34), e un Controdado in Nylon
da M10 (71).
8
45
34
26
38
71
34
26
59
19
