9

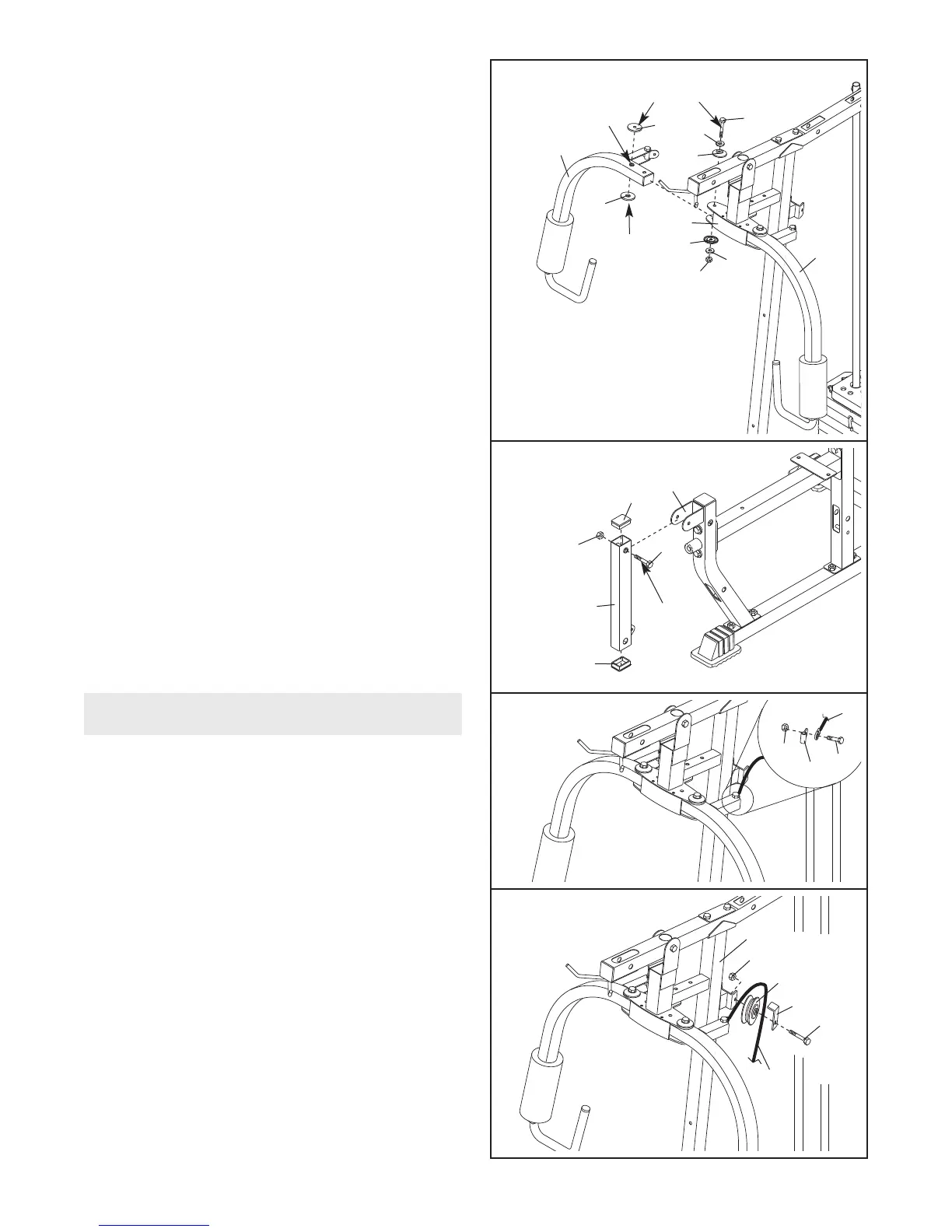

12. Premere due Cappucci Interni da 40mm x 50mm
(23) nelle estremità del Leva Gamba (4).
Lubrificare un Bullone da M10 x 65mm (81) con del
grasso. Attaccare il Leva Gamba (4) al Montante
Sedile (73) con il Bullone e un Controdado in Nylon
da M10 (71). Non avvitare troppo il Controdado
in Nylon; assicurare che il Leva Gamba si muo-
vono liberamente.
11. Lubrificare un Bullone Esagonale da M10 x
8
0mm (50) ed entrambi i lati di due Rondelle in
Plastica (55) con del grasso. Attaccare il Braccio
a Farfalla Destro (11) al Telaio a Farfalla (9) con il
Bullone, due Rondelle in Plastica, due Cappucci
a Farfalla (54), due Rondelle da M10 (26), e un
Controdado in Nylon da M10 (71).
Non avvitare
troppo il Controdado in Nylon; assicurare che
i
l Telaio a Farfalla si muovono liberamente.
Assicurarsi che i lati dentellati delle Rondelle
in Plastica entrino sulla boccola saldata sul
Braccio a Farfalla.
Ripetere questa fase con il Braccio a Farfalla
Sinistro (10).
9
Lubrificare
B
occola
Saldata
Lubrificare
1
1
71
55
55
54
54
26
2
6
50
10
1
1
4
Lubrificare
81
71
23
23
73
12
13. Localizzare il Cavo a Farfalla (46). Attaccare il
Cavo al Sostegno Girevole indicato (48) con un
Bullone Spalla da M8 x 27mm (63) e un
Controdado in Nylon da M8 (70).
70
46
48
63
13
MONTAGGIO CAVI
14. Arrotolare il Cavo a Farfalla (46) sulla puleggia a
« V » (39).
Attaccare la puleggia a « V » e un
Ferma Cavo Lungo (40) al sostegno sul Montante
Anteriore (6) con un Bullone da M10 x 57mm (69) e
un Controdado in Nylon da M10 (71). Assicurarsi
che il Blocca Cavo sia posizionato in modo tale
da tenere il Cavo nella scanalatura della
Puleggia.
69
46
40
71
6
39
14
