Hohes Kabel (45)
Länge: 2,6m

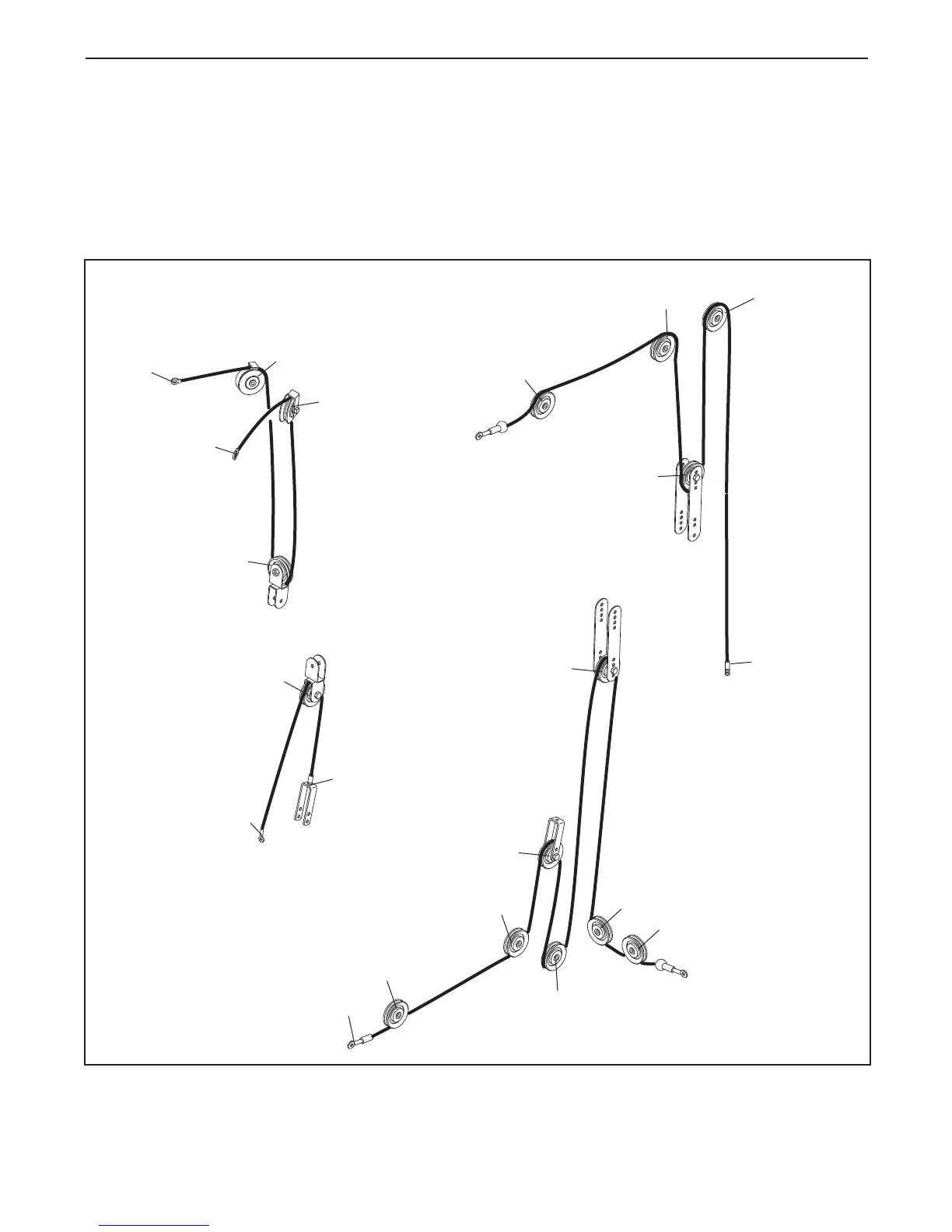

KABELDIAGRAMM
Das untere Kabeldiagramm zeigt die genaue Kabelführung des Buttferfly-Kabels (46), des hohen Kabels (45), des
niederen Kabels (47) und des kurzen Kabels (83). Bitte benutzen Sie das Diagramm zur Überprüfung, ob die Kabel
richtig installiert wurden. Sollten die Kabel nicht richtig verlegt worden sein, dann wird die Heimfitnessstation nicht
richtig funktionieren und Sie riskieren, dass Ihr Heimfitnessstation beschädigt wird. Die Zahlen zeigen für beide
K
abel die richtige Verlegung an. A
chten Sie darauf, dass die Kabel nicht in den Kabelklappen verhaken wer-
den und dass die Kabelklappen die Kabeln nicht berühren.
4
2
5
4
1
2
5
1
1
2
3
4
5
6
7
8
Buttferfly-Kabel (46)
Länge: 1,3m
Niederes Kabel (47)
Länge: 4,5m
Kurzes Kabel (83)
Länge: 1,0m
3
3
2
1
3
