Weider 8970 - Assembly; Assembly Preparation and Tools; Frame Assembly

5
MONTAGE
1
28
28
72
75
72
72
75
1
2
3
28
74
29
29
71
57
75

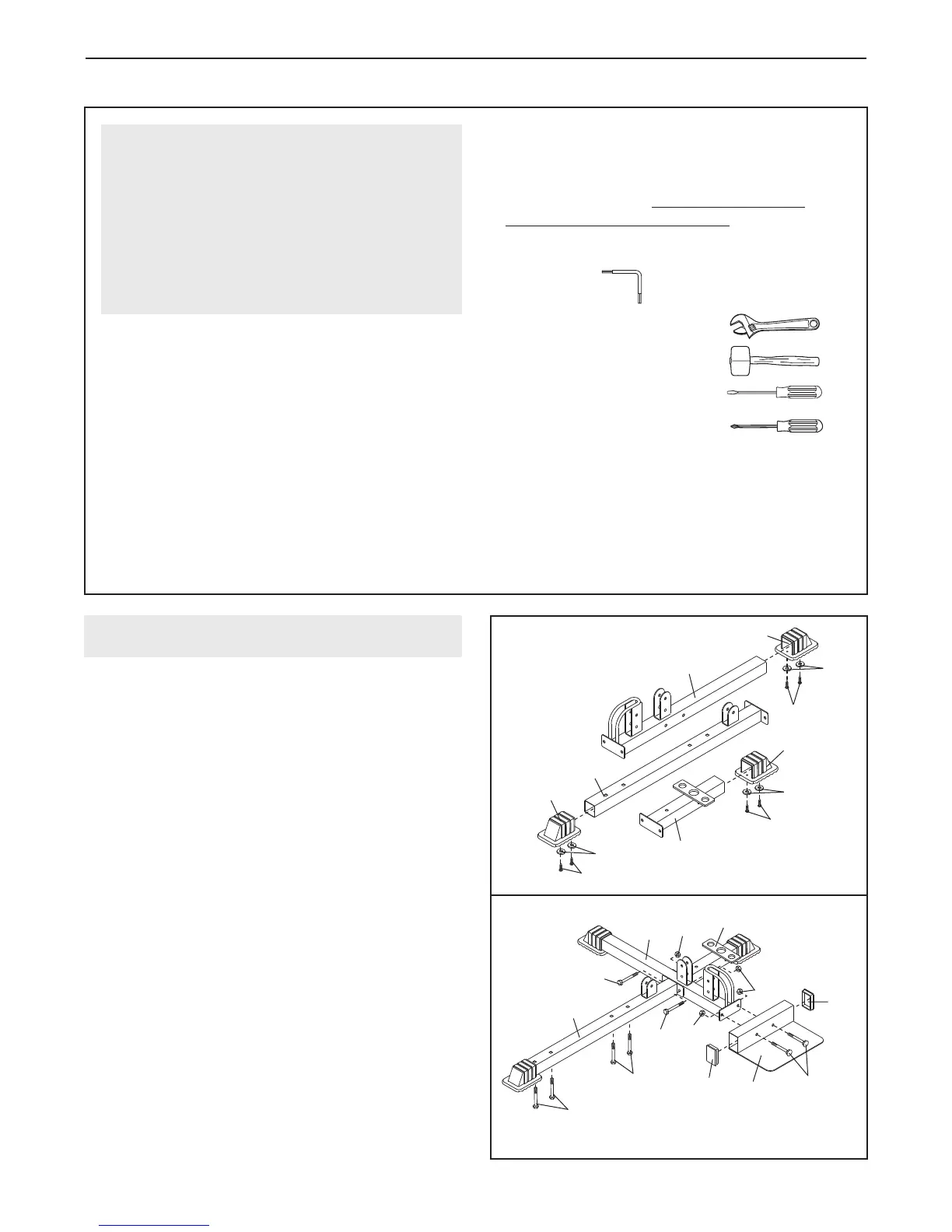

1. Bevor Sie mit der Montage beginnen, lesen
Sie die umrandete Information oben sorgfältig
durch.
Drücken Sie die drei Basiskappen (28) in die
Ende der vorderen Basis (1), der mittleren Basis
(2) und der hinteren Basis (3). Sichern Sie die
Kappen mit sechs M4 x 20mm Schrauben (72)
und sechs M5 Unterlegscheiben (75).
2.
Drücken Sie zwei 50mm x 75mm Innenkappen
(29) in die Seiten der Fußplatte (74).
Befestigen Sie die Fußplatte (74) mit zwei M10 x
65mm Einsteckbolzen (57) und zwei M10 Nylon-
Verschlussmuttern (71) an der mittleren Basis (2).
Befestigen Sie die vordere Basis (1) und die hin-
tere Basis (3) mit zwei M10 x 70mm Bolzen (58)
und zwei M10 Nylon-Verschlussmuttern (71) an
der mittleren Basis (2).
Ziehen Sie die
Verschlussmuttern noch nicht fest an.
Führen Sie vier M10 x 65mm Einsteckbolzen (57)
hoch durch die vordere Basis (1).
RAHMENMONTAGE
2
1
2
3
57
57
58
58
71
71
Lesen Sie vor dem Aufbau alle Informationen
und Anweisungen sorgfältig durch:
• Für die Montage braucht man zwei Personen.
• Plazieren Sie alle Einzelteile in einem freien
Raum und entfernen Sie alle Verpackungsteile.
Werfen Sie die Verpackung erst weg, wenn das
Gerät vollständig zusammengesetzt ist, weg.
• Bei der Montage, achten Sie darauf, dass alle
Teile Zeichnungsgemäß ausgerichtet sind.
• Wenn nicht anders angewiesen, dann ziehen Sie
a
lle Teile bei der Montage fest an.
• U
m kleine Teile identifizieren zu können, bezie-
hen Sie sich auf das DIAGRAMM FÜR DIE
IDENTIFIZIERUNG DER TEILE.
Für die Montage braucht man den inbegriffenen
Inbusschlüssel und die folgende Werkzeuge
(nicht inbegriffen):
• zwei verstellbare Schlüsseln
• einen Gummihammer
• einen Schraubenzieher
• einen Kreuzschraubenzieher
• Schmiermittel, z.B. Öl oder Vaseline und
Seifenwasser
Um die Montage zu erleichtern, hält man bestens
folgende Werkzeuge bereit: einen Steckschlüssel-
satz, einen Gabelschlüssel- oder Ringgabelschlüs-
selsatz oder einen Rätschenschlüsselsatz.
Erleichtern Sie sich die Arbeit
Diese Anleitung ist dazu vorgesehen, jedem
Leser es zu ermöglichen dieses Produkt erfolg-
reich aufzubauen. Jedoch gehören zu dieser
hochentwickelten Einrichtung viele kleine Teile.
Man braucht Zeit, um das Gerät zu montieren.
Wenn man sich etwas Zeit nimmt und bei guter
Laune bleibt, dann ist die Montage recht einfach.
