Weider 8970 - Page 6

6

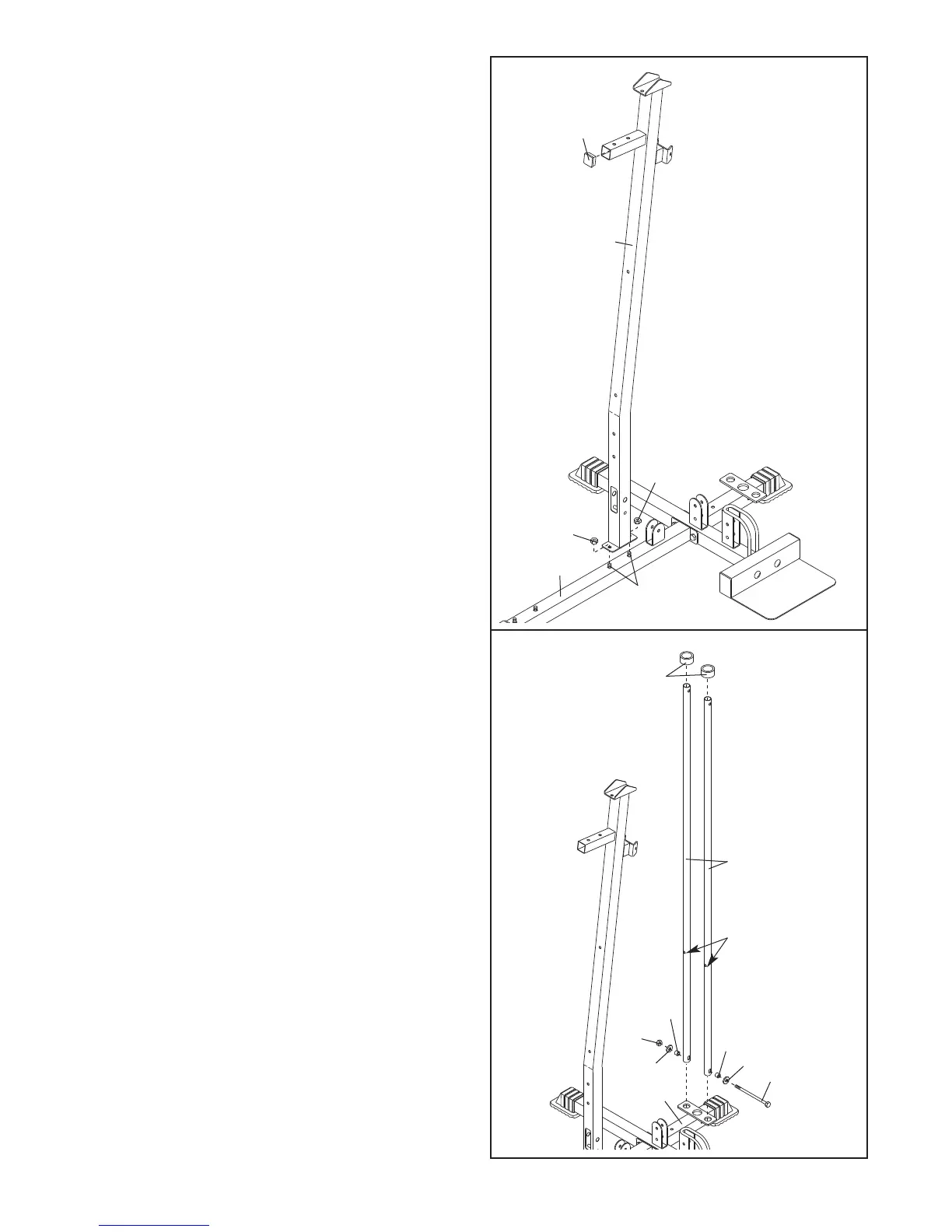

3. Drücken Sie eine 38mm quadratische Innenkappe
(41) in das Rohr am Vorderpfosten (6).
Befestigen Sie den Vderpfosten (6) mit den zwei
g
ezeigten M10 x 65mm Einsteckbolzen (57) und
zwei M10 Nylon-Verschlussmuttern (71) an der
vorderen Basis (1). Ziehen Sie die Verschluss-
muttern noch nicht fest an.
4. Führen Sie die zwei Gewichtsführungen (31) in
die angezeigten Löcher in der hinteren Basis (3)
und sichern diese mit einem M10 x 155mm
Bolzen (67), zwei M10 Unterlegscheiben (26),
zwei 19mm Abstandsstücken (78) und einer M10
Nylon-Verschlussmutter (71). Achten Sie darauf,
dass sich die Löcher in den Gewichtsführun-
gen näher nach unten befinden. Ziehen Sie
die Verschlussmuttern noch nicht fest an.
Schieben Sie zwei Gewichtsstoßdämpfer (32) auf
die Gewichtsführungen (31).
3
4
1
6
4
1
57
71
71
26
26
78
78
67
31
32
3
71
Löcher
