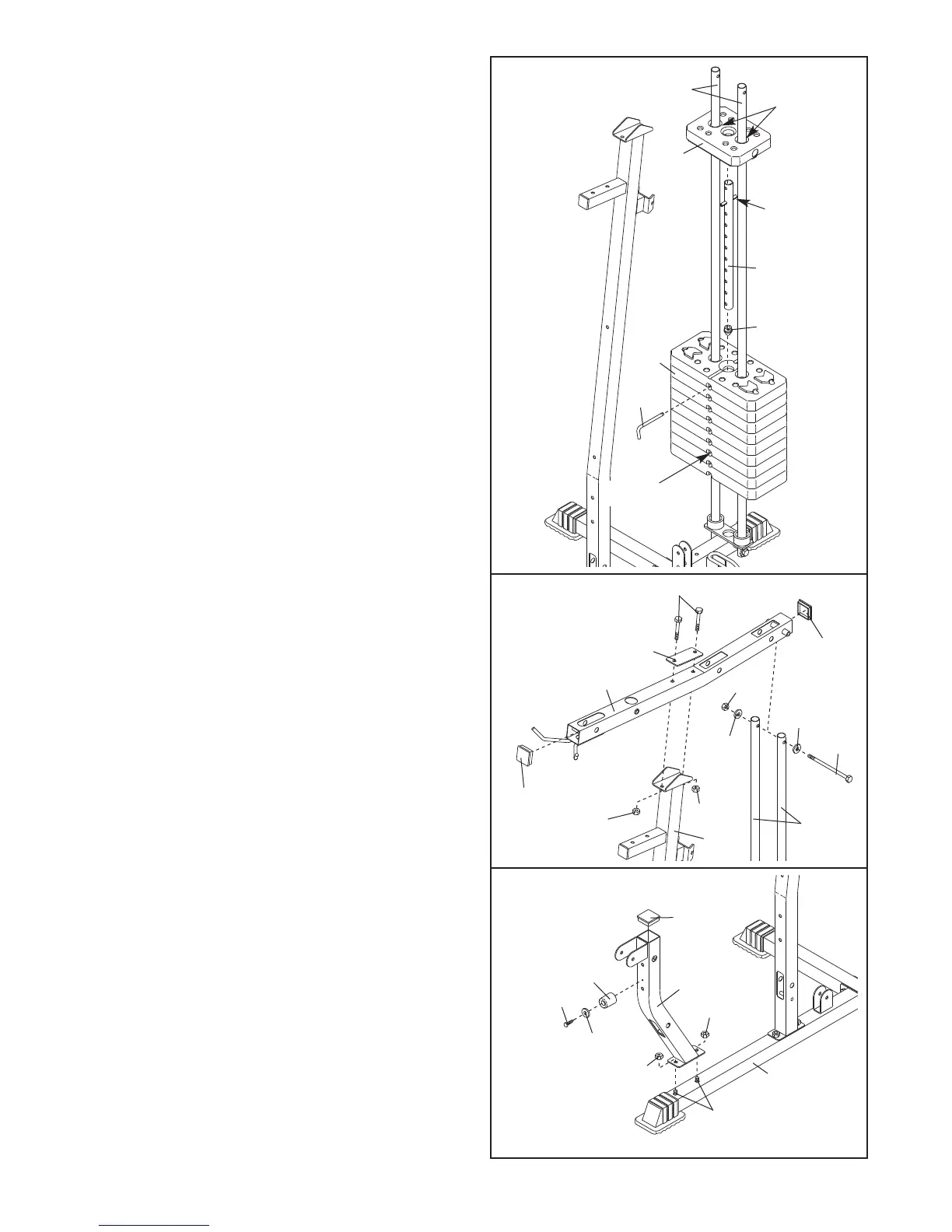

6. Drücken Sie zwei 50mm quadratische Endkappen
(22) in das Ende des oberen Rahmens (8).
Befestigen Sie den oberen Rahmen (8) mit zwei
M10 x 70mm Bolzen (58), der 90mm Lagerplatte
(21) und zwei M8 Nylon-Verschlussmuttern (71)
am Vorderpfosten (6).
Befestigen Sie die Gewichtsführungen (31) mit
einem M10 x 155mm Bolzen (67), zwei M10
Unterlegscheiben (26) und einer M10 Nylon-
V
erschlussmutter (71) am oberen Rahmen (8).
Ziehen Sie die M10 Nylon-Verschlussmuttern
noch nicht fest an.
31
22
22
71
71
6
71
26
26
21
8
58
67
6
5. Schieben Sie die neun Gewichte (7) auf die
Gewichtsführungen (31). Achten Sie darauf,
d
ass sich die Stifteinkerbungen auf der
gezeigten Seite befinden.
Drücken Sie den Gewichtsrohrstoßdämpfer (14)
in das Gewichtsrohr (20). Führen Sie das
Gewichtsrohr in den Gewichtsstapel (7) ein.
Schmieren Sie die Löcher im obersten Gewicht (30)
mit schmiermittel. Schieben Sie das oberste
Gewicht auf die Gewichtsführungen (31).
Achten
Sie darauf, dass sich der Stift am Gewichtsrohr
(20) unten in den Rillen des oberen Gewichts
befindet.
Führen Sie den Gewichtsschlüssel (13) in den
Gewichtsstapel (7) ein.
13
14
20
31
30
Pin
Stifteinkerbung
Schmieren
7
5
7. Drücken Sie eine 50mm quadratische Innenkappe
(22) in den Sitzpfosten (73). Befestigen Sie den
Stoßdämpfer (25) mit einer M4 x 20mm Schraube
(72) und einer M5 Unterlegscheibe (75) am
Sitzpfosten.
Befestigen Sie den Sitzpfosten (73) mit den zwei
gezeigten M10 x 65mm Einsteckbolzen (57) und
zwei M10 Nylon-V
er-schlussmuttern (71) an der
vorderen Basis (1). Ziehen Sie die Verschluss-
muttern noch nicht fest an.
7
72
25
75
71
71
1
73
22
57
