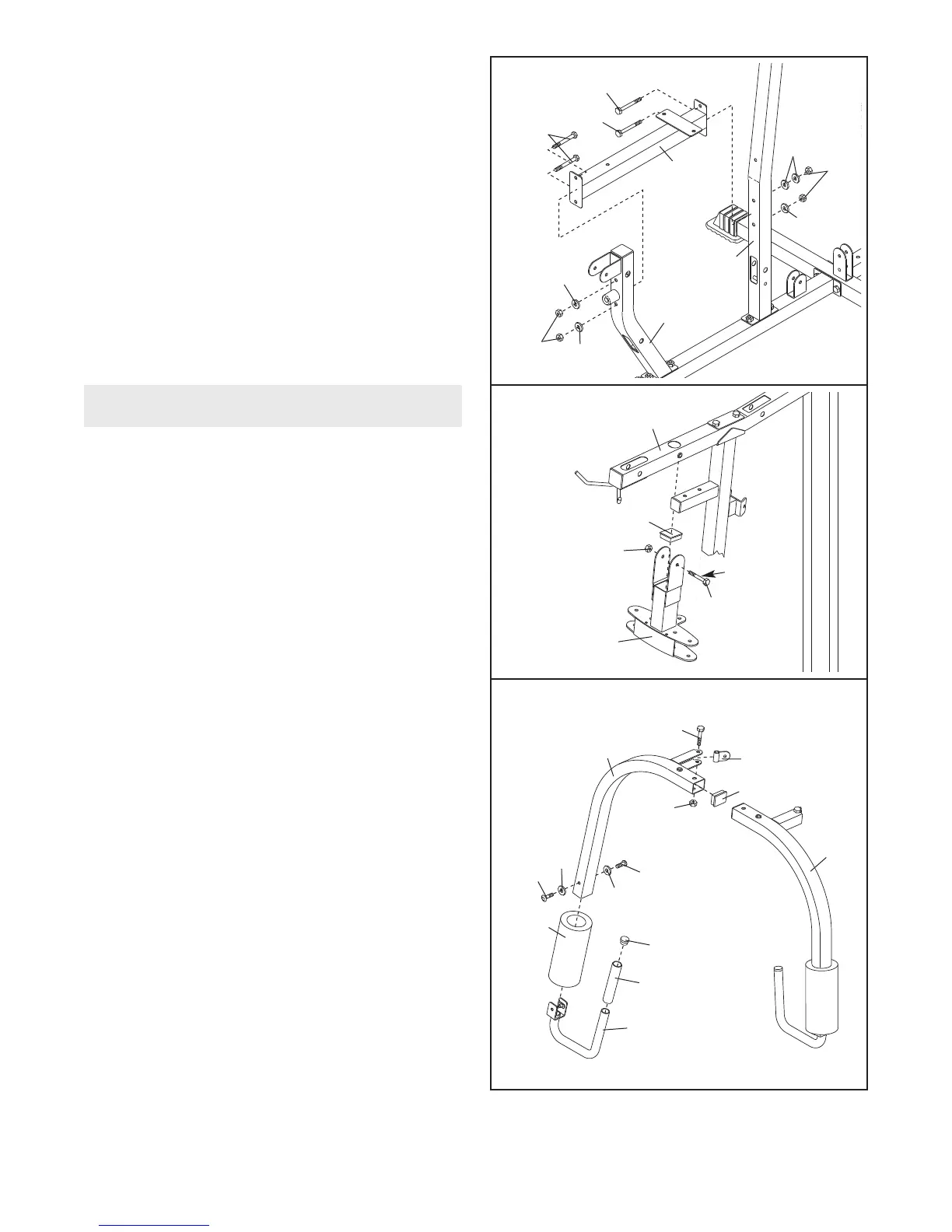

8. Befestigen Sie den Sitzrahmen (5) mit einem M10 x
70mm Bolzen (58), einem M10 x 77mm Bolzen
(
60), drei M10 Unterlegscheiben (26) und zwei M10
Nylon-Verschlussmuttern (71) am Vorderpfosten
(
6). Z
iehen Sie die Verschlussmutter auf dem
M10 x 77mm Bolzen nicht zu fest an, ein Kabel
wird an diesen Bolzen in Vorgang 23 befestigt.
Befestigen Sie den Sitzrahmen (5) mit zwei M10
x 70mm Bolzen (58), zwei M10 Unterlegscheiben
(26) und zwei M10 Nylon-Verschlussmuttern (71)
am Sitzpfosten (73).
Ziehen Sie die M10 Nylon-Verschlussmuttern
(71), die in Schritte 1 und 8 benutzt wurden,
fest an.
8
26
26
26
73
6
5
26
71
58
58
8
71
9. Drücken Sie eine 50mm quadratische Innenkap-
pe (22) in den Butterfly-Rahmen (9).
Schmieren Sie einen M10 x 77mm Einsteckbol-
zen (60) mit Schmiermittel. Befestigen Sie den
Butterfly-Rahmen (9) mit dem Bolzen und einer
M10 Nylon-Verschlussmutter (71) am oberen
Rahmen (8).
Ziehen Sie die Nylon-Verschluss-
mutter noch nicht ganz an; den Butterfly-
Rahmen muss sich leicht drehen können.
10. Drücken Sie eine 40mm x 50mm Innenkappe (23)
in das gezeigte Ende des rechten Butterfly-Arms
(11). Befeuchten Sie das untere Ende des Arms
mit Seifenwasser. Schieben Sie ein großes
Schaumgummipolster (19) auf den Bügel.
Befestigen Sie eine Drehklammer (48) mit einem
M10 x 53mm Bolzen (61) und einer M10 Nylon-
Verschlussmutter (71) am rechten Butterfly-Arm
(11).
Ziehen Sie die Nylon-Verschlussmutter
noch nicht ganz an; die Drehklammer muss
sich leicht drehen können.
Schieben Sie einen Schaumgummigriff (76) auf
einen Butterfly-Griff (12). Drücken Sie eine 31mm
runde Innenkappe (24) in den Butterfly-Griff.
Befestigen Sie den Butterfly-Griff mit zwei M8 x
15mm Sechskantbolzen (64) und zwei M8 Unter-
legscheiben (62) am rechten Butterfly-Arm (11).
Schieben Sie das große Schaumgummipolster
(19) nach unten, so dass das Schaumgummipol-
ster mit dem unteren Ende des rechten Butterfly-
Arms (11) eben ist.
Wiederholen Sie diesen Schritt mit dem
linken
Butterfly-Arm
(10).
71
9
22
Schmieren
60
8
9
ARMMONTAGE
19
76
12
23
11
71
64
64
61
48
10
62
62
24
10
6
