9

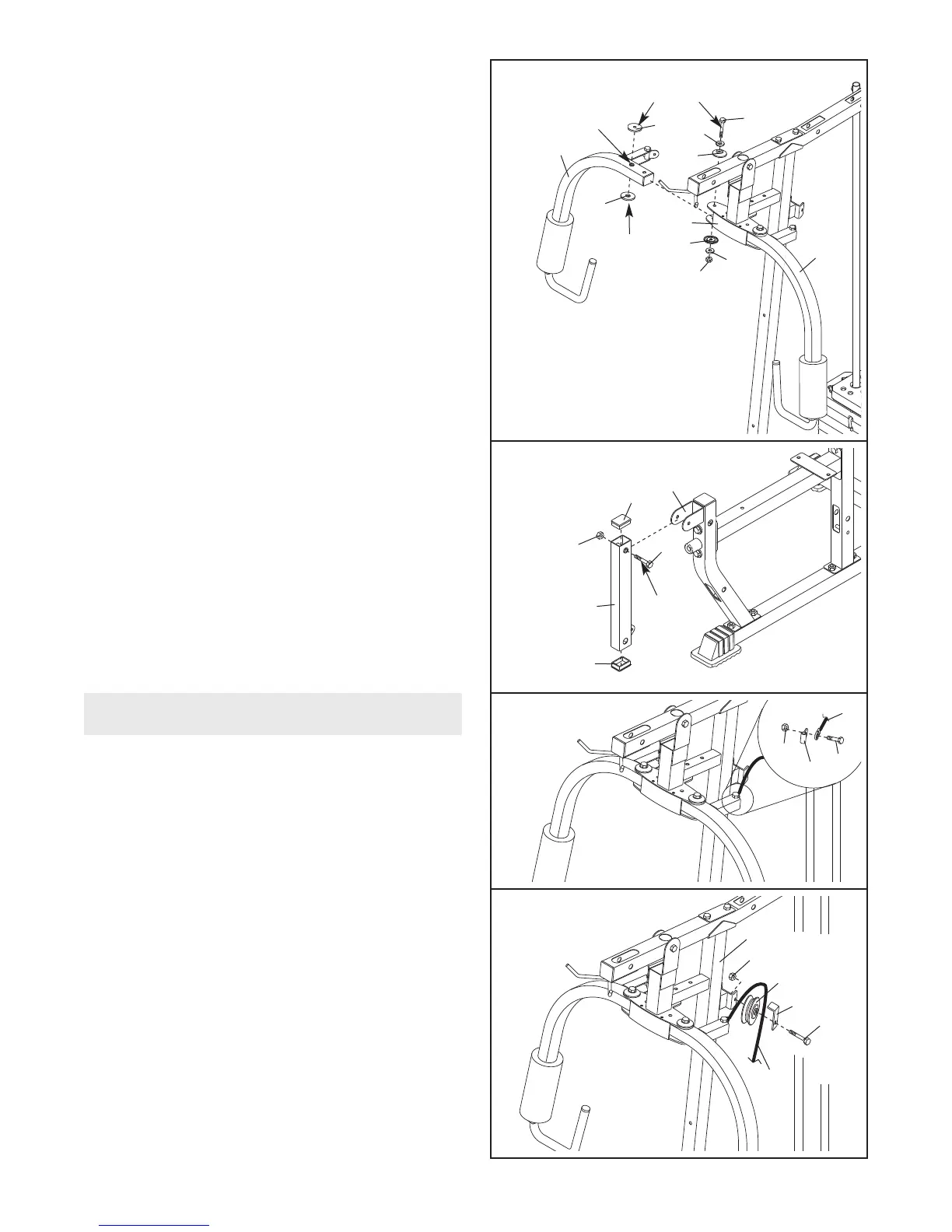

12. Drücken Sie zwei 40mm x 50mm Innenkappen
(23) in die Ende des Beinhebels (4).
Schmieren Sie einen M10 x 65mm Bolzen (81)
mit Schmiermittel. Befestigen Sie den Beinhebel
(4) mit dem Bolzen und einer M10 Nylon-
Verschlussmutter (71) am Sitzpfosten (73).
Ziehen Sie die Nylon-Verschlussmutter nicht
ganz fest; den Beinhebel muss sich leicht dre-
hen können.
11. Schmieren Sie einen M10 x 80mm Sechskantbol-
zen (50) und beide Seiten zweier Plastik-Unter-
legscheiben (55) mit Schmiermittel. Befestigen
Sie den rechten Butterfly-Arm (11) mit dem
Bolzen, den zwei Plastik-Unterlegscheiben, zwei
Butterfly-Kappen (54), zwei M10 Unterlegschei-
ben (26) und einer M10 Nylon-Verschlussmutter
(
71) am Butterfly-Rahmen (9).
Z
iehen Sie die
Nylon-Verschlussmutter noch nicht ganz an;
den Butterfly-Rahmen muss sich leicht drehen
können. Achten Sie darauf, dass die einge-
kerbten Seiten der Plastik-Unterlegscheiben
über die geschweißten Buchsen im Butterfly-
Arm passen.
Wiederholen Sie diesen Schritt mit dem linken
Butterfly-Arm (10).
9
Schmieren
Geschweißte
B
uchse
Schmieren
1
1
71
55
55
54
54
26
2
6
50
10
1
1
4
Schmieren
81
71
23
23
73
12
13. Finden Sie das Butterfly-Kabel (46). Befestigen
Sie das Kabel mit einem M8 x 27mm Widerlager-
bolzen (63) und einer M8 Nylon-Verschlussmutter
(70) an der gezeigten Drehklammer (48).
70
46
48
63
13
KABELMONTAGE
14. Winden Sie das Buttferfly-Kabel (46) über eine V-
Rolle (39). Befestigen Sie die V
-Rolle und ein lan
-
ger Kabelklappe (40) mit einem M10 x 57mm
Bolzen (69) und einer M10 Nylon-Verschlussmutter
(71) an der Klammer am V
orderpfosten (6).
Achten Sie darauf, dass die Kabelklappe so
ausgerichtet ist um das Kabel in der Rille der
Rolle zu halten.
69
46
40
71
6
39
14
