10

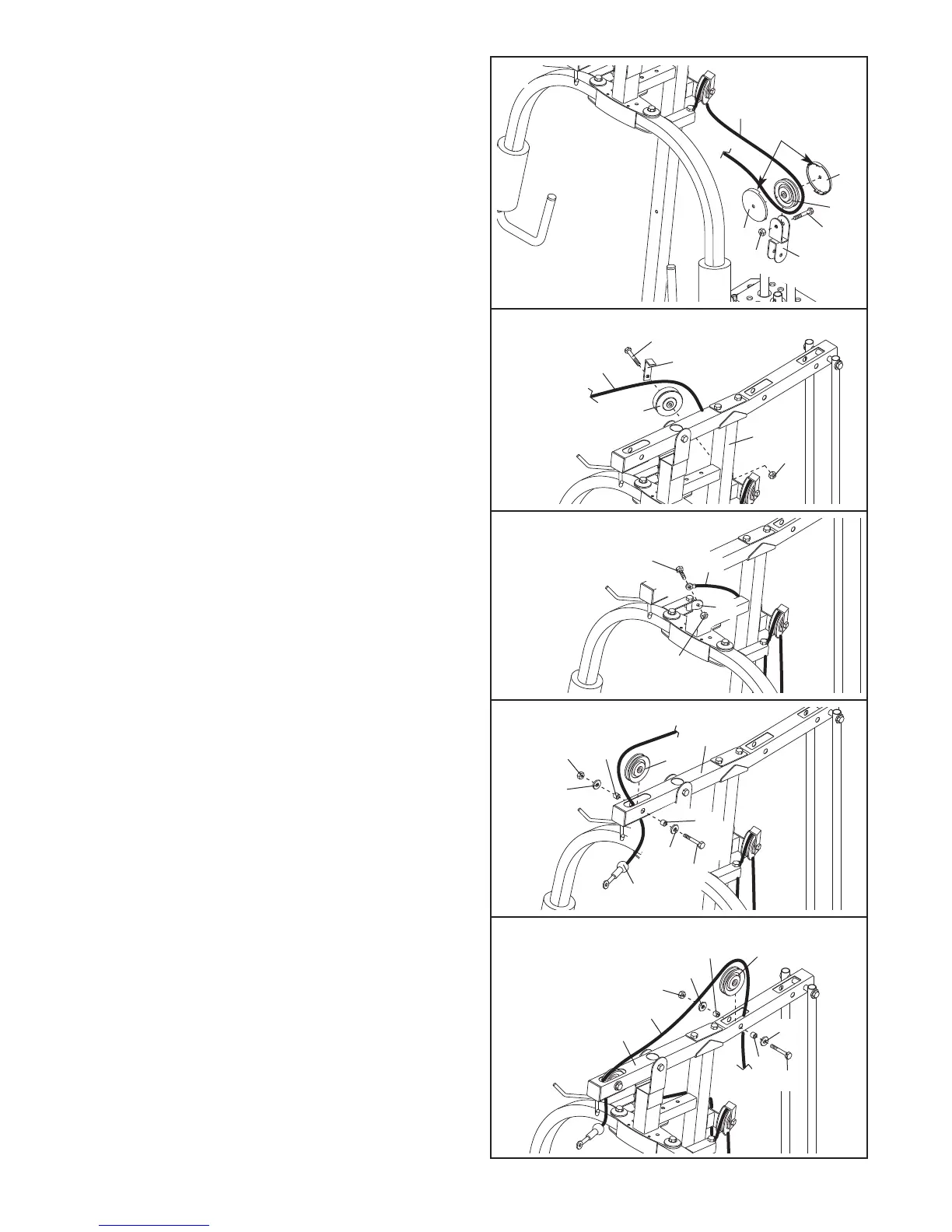

16. Winden Sie das Butterfly-Kabel über eine V-Rolle
(39). Befestigen Sie die V-Rolle und eine lange
Kabelklappe (40) mit einem M10 x 57mm Bolzen
(69) und einer M10 Nylon-Verschlussmutter (71)
an der Klammer am Vorderpfosten (6).
Achten
Sie darauf, dass die Kabelklappe so ausge-
richtet ist, um das Kabel in der Rille der Rolle
zu halten.
15. Winden Sie das Butterfly-Kabel (46) unter eine
90mm Rolle (38). Befestigen Sie die Rolle und
e
in Paar Rollendeckungen (44) mit einem M10 x
53mm Bolzen (61) und einer M10 Nylon-
V
erschlussmutter (71) an der doppelten U-
Klammer (37). Achten Sie darauf, dass sich die
kleinen Laschen an den Rollendeckungen
oben befinden.
61
37
3
8
71
46
44
44
15
6
39
46
69
71
40
16
K
leine
Lasche
17. Befestigen Sie das Butterfly-Kabel (46) mit einem
M8 x 27mm Widerlagerbolzen (63) und einer M8
Nylon-Verschlussmutter (70) an der gezeigten
Drehklammer (48).
70
46
63
48
17
18. Finden Sie das hohe Kabel (45). Führen Sie
das Bolzenende des Kabels hoch durch den obe-
ren Rahmen (8) und über eine 90mm Rolle (38).
Befestigen Sie die Rolle mit einem M10 x 68mm
Bolzen (59), zwei M10 Unterlegscheiben (26),
zwei 13mm Abstandsstücken (34), und einer M10
Nylon-Verschlussmutter (71) innen am oberen
Rahmen.
8
45
34
34
38
71
26
26
59
18
19.
Winden Sie das hohe Kabel (45) über eine 90mm
Rolle (38). Befestigen Sie die Rolle mit einem M10
x 68mm Bolzen (59), zwei M10 Unterlegscheiben
(26), zwei 13mm Abstandsstücken (34), und einer
M10 Nylon-V
erschlussmutter (71) innen am obe
-
ren Rahmen.
8
45
34
26
38
71
34
26
59
19
