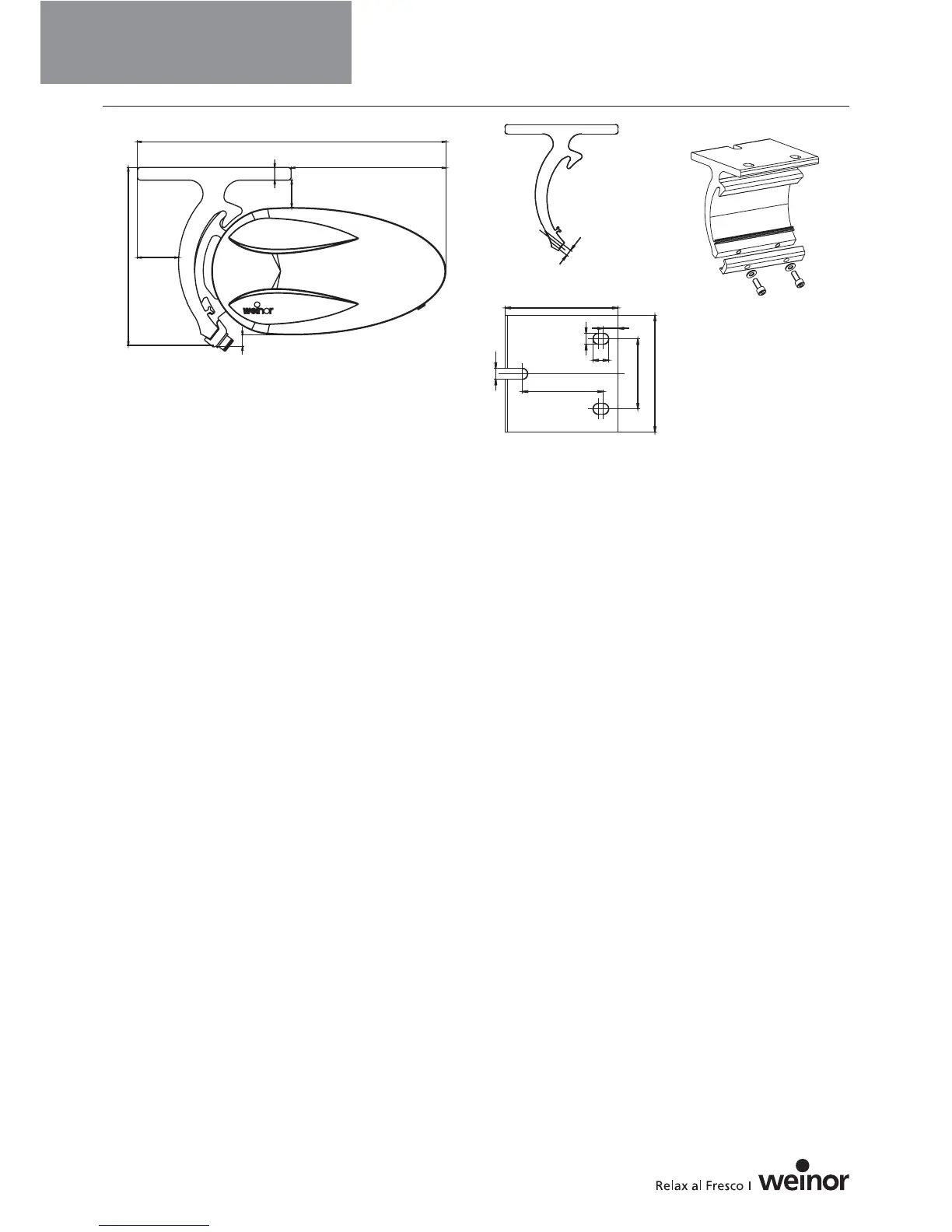

Pict 4.15: Ceiling bracket compact
Console de plafond, compacte
Pict 4.16 Pict 4.17
4.4.1 Top mounting with top bracket (Pict 4.15 – 4.17)
Mounting and alignment of top bracket
• Each top bracket must be fixed with three screws.
• Mark and drill holes.
• Screw on and adjust top bracket.
Attaching and mounting the weinor Cassita
• Screw awning into stud of top bracket (see wall mounting).
• Adjustment bracket must rest on the lower projection of the
top bracket (see wall mounting).
• Fix box bracket to top bracket (see wall mounting).
4.4.1 Fixation au plafond à l’aide d’une console de plafond
(Pict 4.15 – 4.117)
Montage et alignement de la console de plafond
• Munir chaque console de plafond de 3 raccords à vis.
• Marquer l’emplacement des trous et les percer.
• Visser et aligner la console de plafond.
Accrochage et fixation du store Cassita de weinor
• Insérer le store dans la bride de la console de plafond
(cf. montage mural).
• La console de réglage doit reposer sur le talon inférieur de la
console de plafond (cf. montage mural).
• Fixer le profilé de serrage à la console de plafond (cf. montage
mural).
