Pict 4.5 Pict 4.6
Pict 4.12: Standard wall bracket
Console murale standard
Pict 4.7 Pict 4.8 Pict 4.9
4.10
Pict 4.11

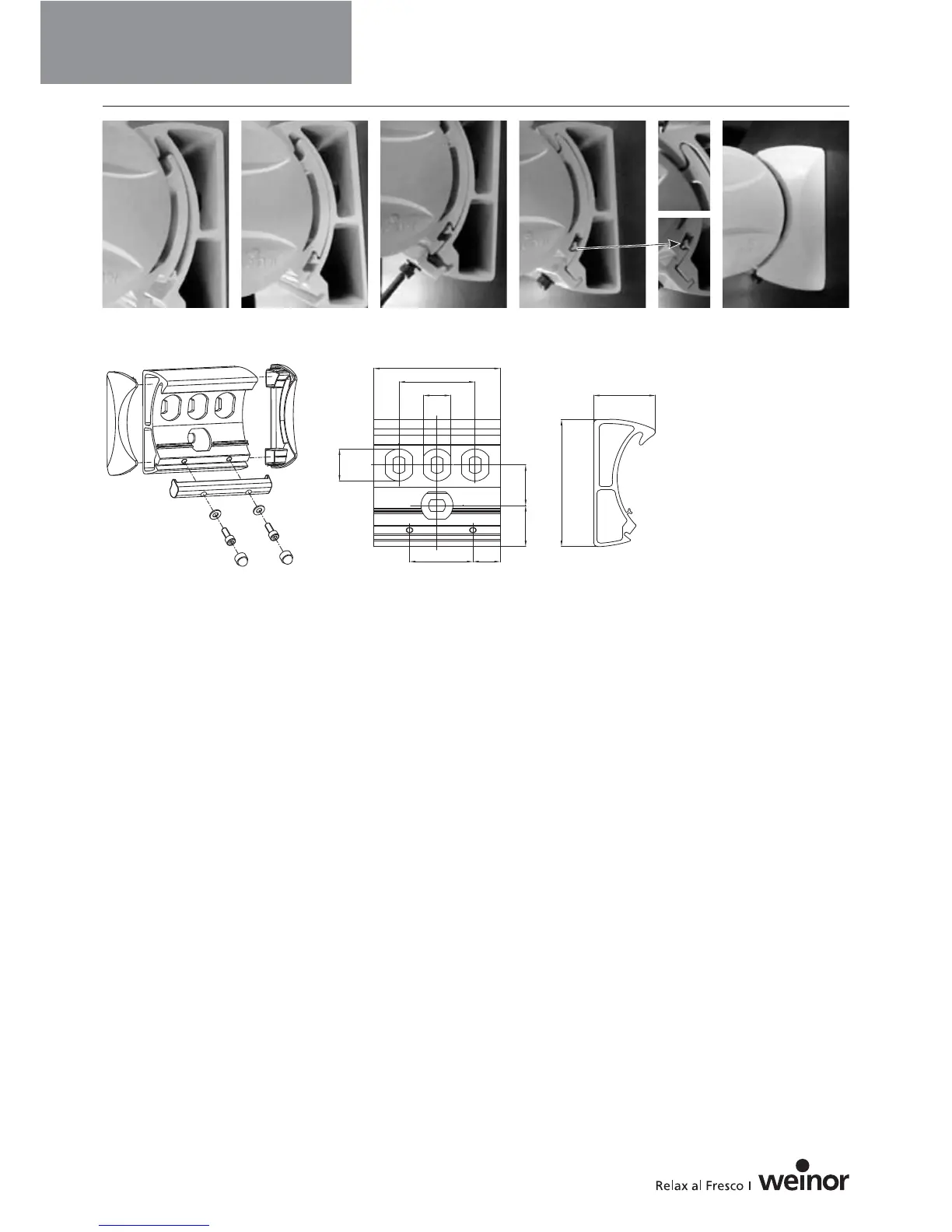

4.3 Wall mounting (Pict 4.3)
Mounting and alignment of wall brackets:
• Each bracket must have at least three screw joints (Pict 4.12).
• Mark holes for drilling and drill upper holes for bracket.
• Screw on and adjust bracket.
• The brackets must almost align with each other (maximum
offset of brackets 5 mm height and depth).
• Drill lower holes and screw on bracket.
Mounting and alignment of wall brackets (Pict 4.12):
• Screw awning into stud of wall bracket (Pict 4.5 – 4.11).
• Adjustment bracket must rest on the lower projection of the
wall bracket.
• Fix clamp profile to wall bracket.
• Fit caps to screw heads.
4.3 Fixation murale (Pict 4.3)
Montage et alignement des consoles murales :
• Munir chaque console de 3 raccords à vis au minium (Pict 4.12).
• Marquer l’emplacement des trous et percer les trous supérieurs
de la console.
• Visser et aligner la console.
• Les consoles doivent être à peu près alignées (décalage
maximum des consoles en hauteur et en profondeur : 5 mm).
• Percer les trous inférieurs et visser la console.
Montage et alignement des consoles murales (Pict 4.12):
• Insérer le store dans la bride de la console murale
(Pict 4.5 – 4.11).
• La console de réglage doit reposer sur le talon inférieur de la
console murale.
• Fixer le profilé de serrage à la console murale.
• Fixer les caches des têtes de vis.
