23
Technische Änderungen vorbehalten | Technische wijzigingen voorbehouden | We reserve the right to make technical changes | Sous réserve de modifications techniques

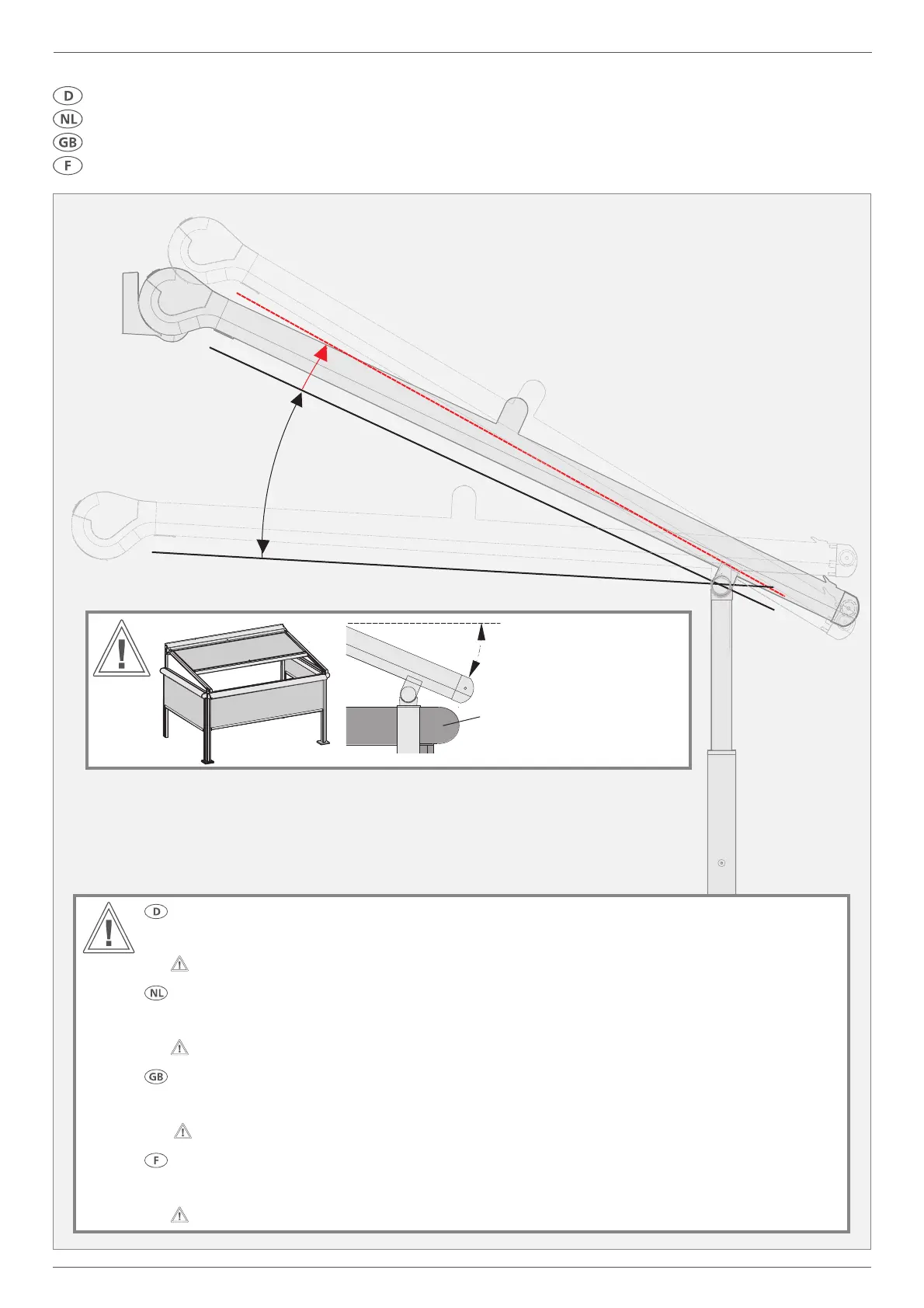

Transportprofile und Ausfallprofil montieren
Transportprofielen en uitvalprofiel monteren
Mounting the side channels and the projection profile
Monter les profi lés de transport et lebarre de charge
** mit Option VertiTex II
** met optie VertiTex II
** with option VertiTex II
** avec l‘option VertiTex II
a** max.23°
25°
4° (min.)
≤ 5° (max.)
Achtung! Produktschäden durch zu starkes Neigen der Transportprofile!
- Neigungsbereich der Transportprofile 3° bis 25°.
- Toleranzbeich + 5°.
Beschädigungsgefahr (Materialbruch Konsole) bei Neigung > 30°!
Attentie! Productschade aan het product door te sterk hellen van de transportprofielen!
-
Hellingshoek van de transportprofielen 3 tot 25°.
- Tolerantie + 5°.
Gevaar voor beschadiging (materiaalbreuk console) bij hoek > 30°!
Caution! Product damage due to strongly inclined side channels!
- Side channels‘ pitch range 3° to 25°.
- Tolerance range + 5°.
Risk of damage (bracket material fracture) with pitch > 30°!
Attention ! Endommagements du produit dus à une trop forte inclinaison des profilés de transport!
- Plage d‘inclinaison des profilés de transport de 3° à 25°.
- Plage de tolérance + 5°.
Risque d‘endommagements (rupture du matériel de la console) lors d‘une inclinaison > 30°!
Plaza Viva | 127027-0000 w | v8 | 2021-03-03 | Montageanleitung | Montagehandleiding | Instructions for assembly | Instructions de montage
