Productoverzicht
Inhoudsopgave
2
1
3
4
5
6
7 10
11
12
9
8
4x
2x
13
14
15
17
16
18
- Gereedschapslijst → weinor Downloadcenter (DLC)
- Explosietekening → weinor Downloadcenter (DLC)
Productoverzicht | Inhoudsopgave 4
Algemene informatie 5
Maten en afstanden 10
Montage van de consoles – voorbereiden en uitlijnen 11
Montage van de consoles aan de muur 12
Plafondmontage 12
Montage van de consoles aan de dakspanthouder (optie) 13
Zonnescherm aan consoles aanbrengen 15
Montage van de staanders 16
Transportprofielen en uitvalprofiel monteren 23
Besteloptie "voorgemonteerd uitvalprofiel"*
(Geleiderprofielen monteren)
24
Platte kabels met kabelklem verbinden en spannen 25
Platte kabels controleren op juiste verloop 26
Groene klembanden verwijderen* 27
Platte kabels aan de kabelklem vastzetten en niet inkorten*
27
Besteloptie „uitvalprofiel los“ **
(Geleiderprofielen monteren)
28
Platte kabels door eindkappen leiden** 29
Platte kabels in het uitvalprofiel leiden** 30
Uitvalprofiel aan transportprofielen inschuiven** 31
Doek met kederprofiel aan uitvalprofiel hangen** 32
Platte kabels met kabelklem verbinden en spannen** 32
Platte kabels controleren op juiste verloop** 33
Groene klembanden verwijderen** 33
Platte kabels voorbereiden voor later naspannen** 34
Platte kabels vastzetten in het uitvalprofiel** 34
Montagehulpmiddel verwijderen** 35
"Aanslag staanders" aanbrengen aan transportprofielen 35
Klemschroeven van de cassettehaken correct vastdraaien/losdraaien 36
Montage afstandsbuis 37
Uitvalprofieldeksel met oploopnokken aanbrengen en vastschroeven 37
Aansluitschema's 38
Motoreindpositie instellen 39
Wandaansluitingsoverkapping aanbrengen en vastschroeven (optie) 41
Slingerhouders (slinger telescoopstaanders/Volant Plus) aanbrengen 42
Optie seriesysteem 43
Optie Plaza Viva mit VertiTex II verticale zonwering 44
Controle van de montage 54
Oplevering 58
Verwijdering 59
Fouteliminatie 60
Prestatieverklaring 62
Conformiteitsverklaring 63
Gebruikte symbolen 64
1

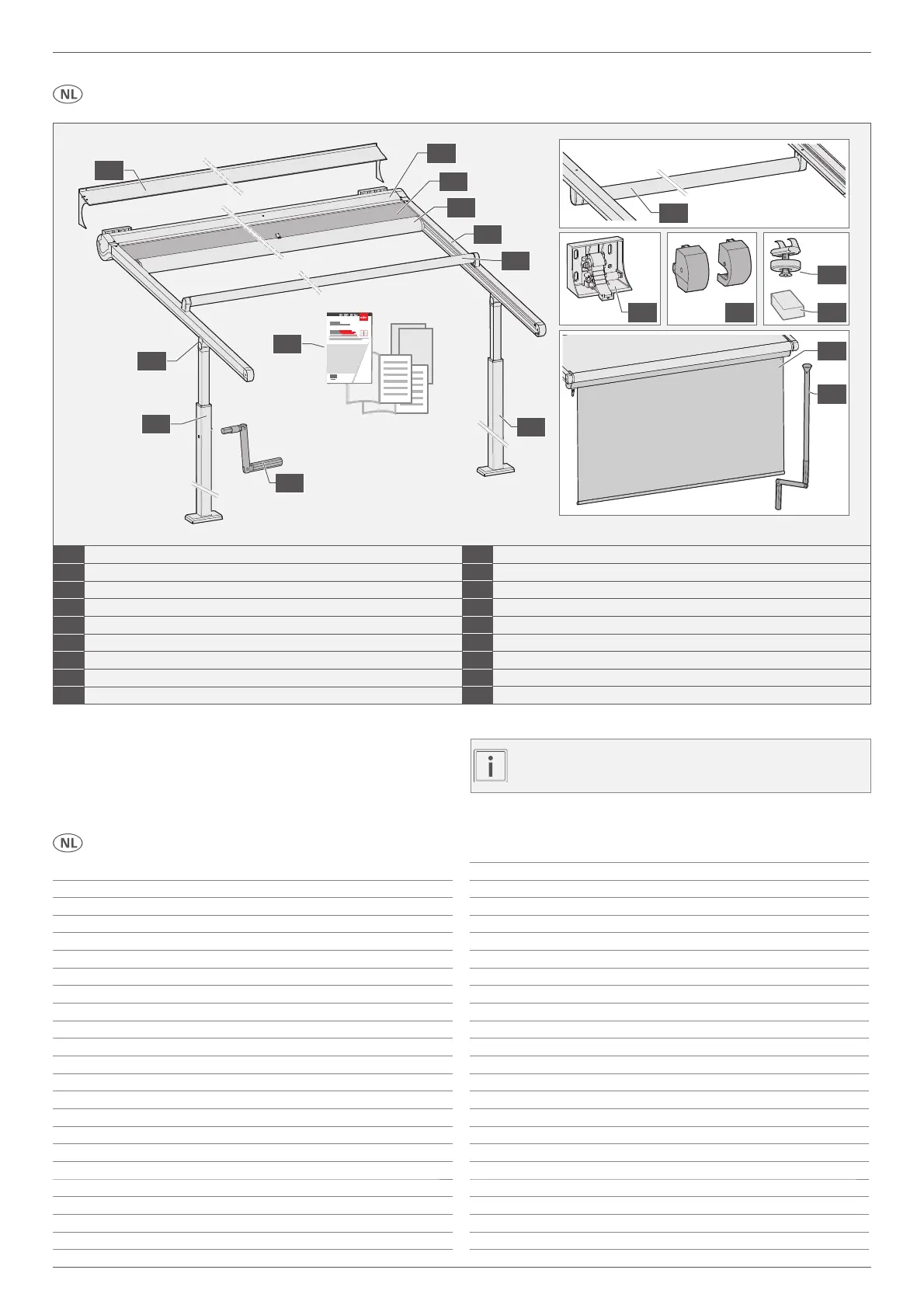

Zonnescherm (cassette)
2
Doek
3
Uitvalprofiel
4
Transportprofiel
5
Afstandsbuis boven (standaard bij optie Volant Plus)
6
Afstandsbuis onder (afhankelijk van grootte zonnescherm)
7
Muurconsole
8
Eindkappen
9
Aanslag staander (bij optie telescoopstaander)
10
Montagehulpmiddel, beveiliging tegen vallen uitvalprofiel
11
Volant Plus (optie)
12
Slinger (besteloptie Volant Plus)
13
Staanders met staanderplaat en staanderplaatafdekking
14
Slinger (bij optie telescoopstaaanders)
15
Telescoopstaanders (optie)
16
Compensatiescharnier (bij optie telescoopstaanders)
17
Wandaansluitingsoverkapping (optie)
18
Begeleidende documenten bij het product
Lees deze handleiding goed door, vóór de montage dient u
vertrouwd te zijn met de inhoud van deze handleiding en
de waarschuwingen!
Plaza Viva | 127027-0000 w | v8 | 2021-03-03 | Montageanleitung | Montagehandleiding | Instructions for assembly | Instructions de montage
