WEISS GmbH 03/2002 27

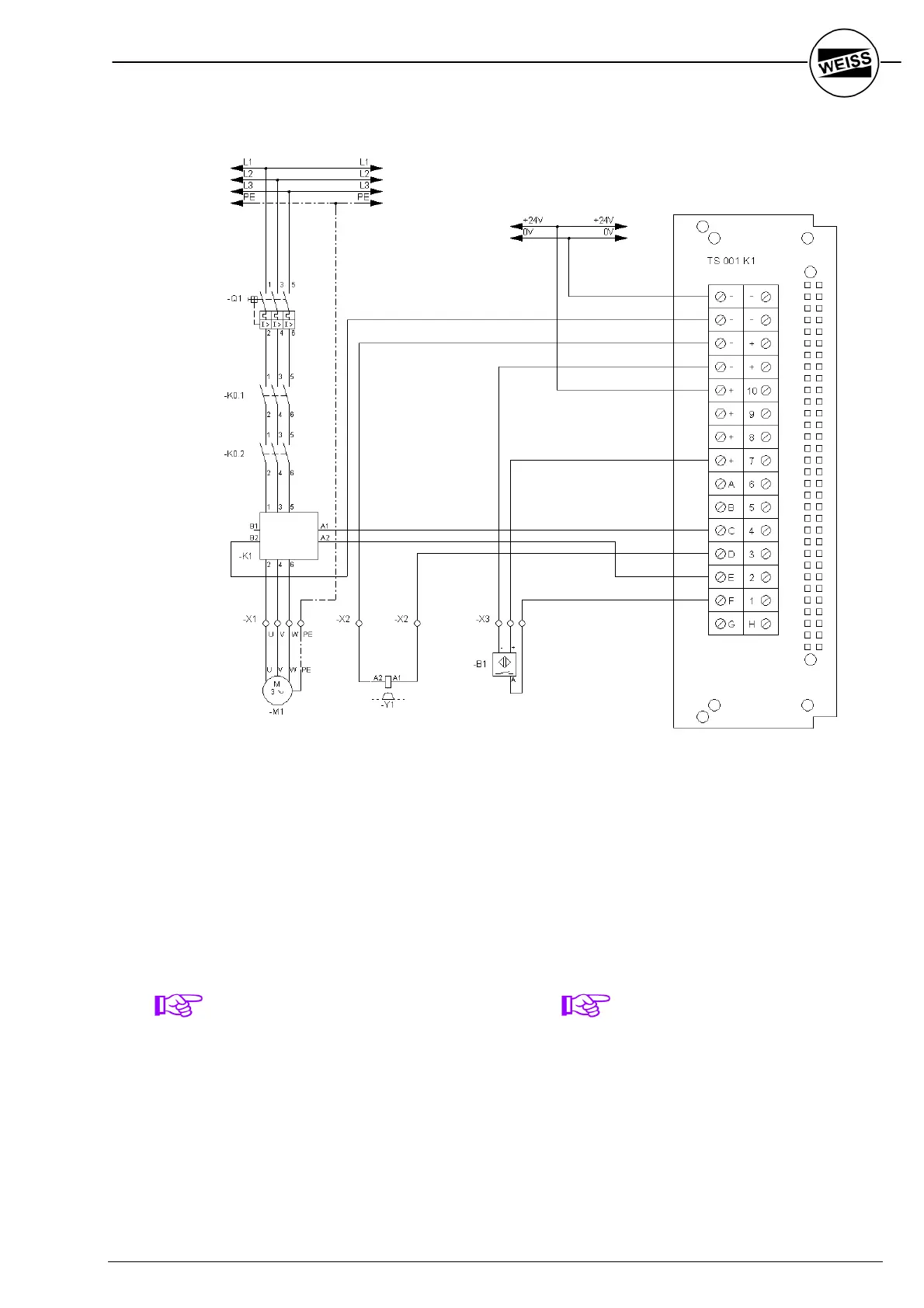

Bremsmotor Pendelbetrieb (24 V Bremse)
Reciprocating Operation (24 V Brake)
Fig. 3-7
Q1: Motorschutzschalter
K0.1, K0.2: Notausrelais
K1: Elektronischer Wendeschütz
M1: Rundschalttischmotor
Y1: Bremse
B1: Initiator Position
HINWEIS
Beim Anschließen der selbstnachstellenden
Bremse (Motorfabrikat KOBOLD) muss
unbedingt auf die richtige Polung der beiden
Bremsanschlüsse geachtet werden. Die
Polarität der Bremsanschlüsse ist im
Motorklemmbrett aufgedruckt.
Q1: Protective motor switch
K0.1, K0.2: E-STOP Relay
K1: Electronic Motor Contactor
M1: Index Table Motor
Y1: Brake
B1: Limit Switch Position
NOTE
Please pay attention to the correct polarity
when wiring the 2 connections of the self-
adjusting magnetic brake (KOBOLD motor).
The polarity of the brake connections is
printed in the terminal box of the motor.
