WEISS TC 150T - Anschluss der Steuerungen EF 150;3, EF 220;3, EF

32
WEISS GmbH 03/2002

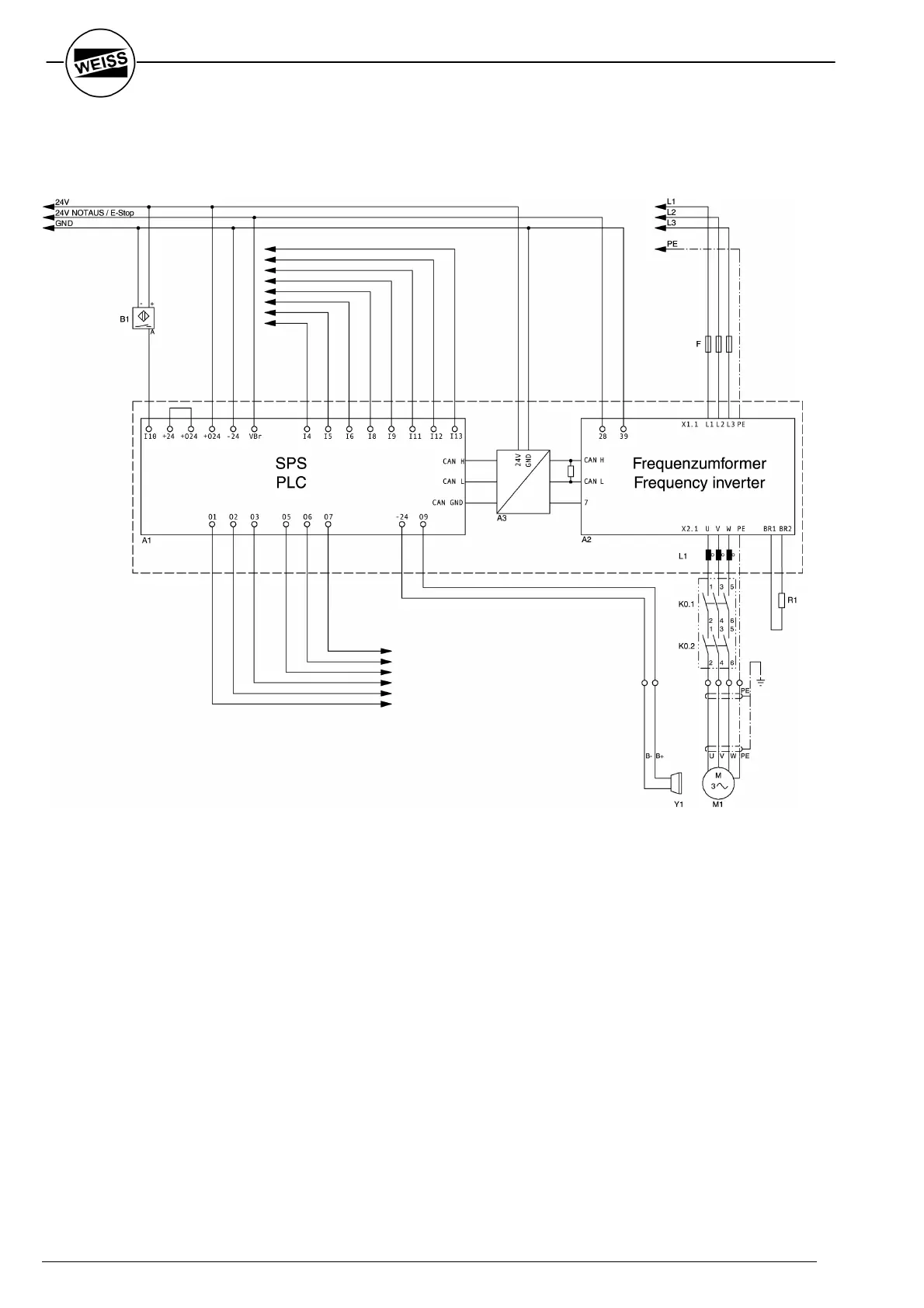

Anschluss der Steuerungen
EF 150/3, EF 220/3, EF 300/3
(Dreiphasige Ausführung)
A1: SPS
A2: Frequenzumformer
A3: CAN-Repeater
F1: Sicherung
L1: Ferrite
K0.1, K0.2: Notausrelais
M1: Rundschalttisch-Motor
(Sternschaltung!)
Y1: Bremse
B1: Initiator Position
R1: Bremswiderstand
Eingänge:
I4: Fehler zurücksetzen
I5: Parametersatz 2
I6: Parametersatz 3
ignorieren
I8: Mode 2
I9: /RESET
I10: Positionss ensor
I11: Start (Flanke)
I12: Start (Pegel)
I13: Drehrichtung
(CW / CCW)
Ausgänge:
O1: Summe Störung
O2: Position überfahren
O3: Überlast
O5: Automatik
O6: Start zulässig
O7: Tisch in Position
Wiring of Controller Cards
EF 150/3, EF 220/3, EF 300/3
(three-phase version)
A1: PLC
A2: Frequency inverter
A3: CAN-Repeater
F1: Fuse
L1: Ferrite
K0.1, K0.2: E-STOP ralay
M1: Indexer Motor
(star-connected!)
Y1: Brake
B1: Limit Switch Position
R1: Brake resistor
Inputs:
I4: Reset error
I5: Parameter set 2
I6: Ignore
parameter set 3
I8: Mode 2
I9: /RESET
I10: Limit switch Position
I11: Start (edge)
I12: Start (level)
I13: Direction of rotation
(CW / CCW)
Outputs:
O1: Sum of faults
O2: Position overrun
O3: motor overload
O5: Automatic
O6: start ready
O7: indexer in Position
Fig. 3-11
