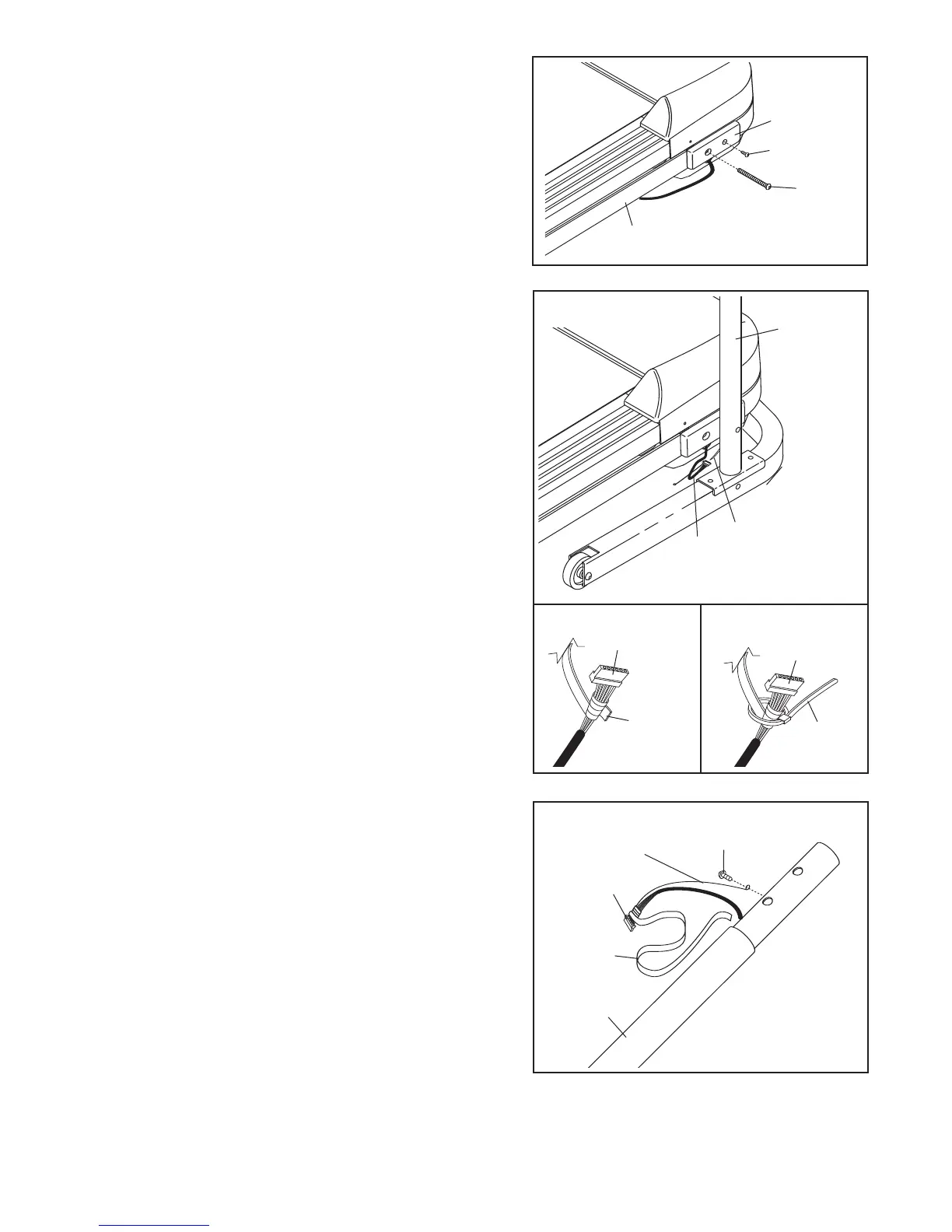

3. Sostenga un Espaciador de la Armadura (27) contra el
l
ado derecho de la Armadura (79) como se muestra.
Inserte un Perno de 4” (70) dentro del orificio indicado
en el Espaciador de la Armadura y la Armadura. A conti-
nuación, apriete un Tornillo Autoperforadores de 3/4” (3)
dentro del Espaciador de la Armadura y la Armadura.
Entonces quite el Perno. Repita este paso con el otro
lado de la Armadura
3
7
0
3
79
27
4. Levante la Baranda Derecha (59) y la Baranda Izquierda
(que no se muestra) de tal manera que la Base (46) esté
plana en el suelo. Coloque las Barandas cerca de la
Armadura (79).
Localice el Cableado Eléctrico (60). A continuación, loca-
lice el pedazo grande de cinta en el orificio grande cerca
del extremo inferior de la Baranda Derecha (59).
Envuelva el extremo de la cinta alrededor del extremo
del Cableado Eléctrico como se muestra en el dibujo 4a.
Entonces, apriete la atadura plástica incluida segura-
mente alrededor de la cinta y el Cableado Eléctrico
como se muestra en el dibujo 4b.
5. Cuidadosamente jale el extremo opuesto de la cinta para
jalar el Cableado Eléctrico (60) hacia arriba por la
Baranda Derecha (59) y afuera del orificio en un lado de
la Baranda Derecha.
Conecte el extremo del cable conectado a tierra a la
Baranda Derecha (59) con el Tornillo Plateado de Tierra
(69).
Quite la cinta del Cableado Eléctrico (60).
59
60
Cinta
4a
4b
60
60
Atadura
Cinta
4
69
59
Cinta
60
Cable Conectado
a Tierra
5
