8

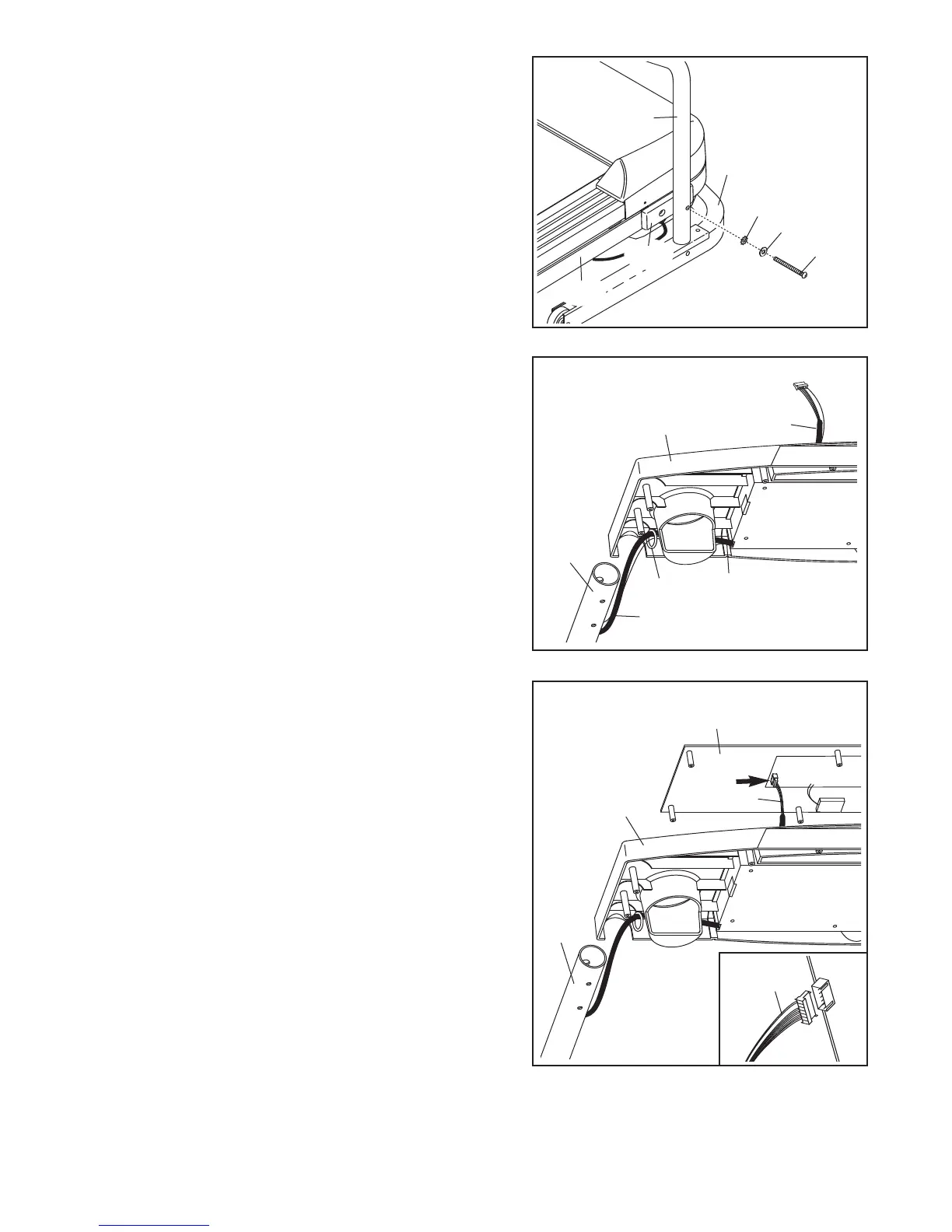

7. Sostenga la Base de la Consola (52) cerca de la
Baranda Derecha (59) y la Baranda Izquierda (que no se
muestra). Inserte el Cableado Eléctrico (60) por la atadu-
ra plástica en lazo y entonces por el orificio en la Base
de la Consola.
7
52
Atadura
60
60
59
60
8. Sostenga la Consola (55) cerca de la Base de la
Consola (52). Toque la Baranda Derecha (59) para
descargar cualquier estática.
Conecte el extremo del Cableado Eléctrico (60) a la
parte de atrás de la Consola (55) en el lugar que se
muestra por la flecha.
El conectador debe deslizar
fácilmente dentro de la cuenca y sonar dentro de su
lugar (vea el dibujo 8b). Si el conectador no desliza fácil-
mente y suena dentro de su lugar, dé vuelta al conecta-
dor y entonces insértelo. SI EL CONECTADOR NO SE
INSERT
A APROPIADAMENTE, LA CONSOLA SE
PUEDE DAÑAR CUANDO SE ENCIENDA LA
CORRIENTE.
8
60
55
52
59
6
. Con la ayuda de otra persona, levante y sostenga la
A
rmadura entre las Barandas. Apriete un Perno de 4”
(70) con las manos con una Arandela de 3/8” (66) y una
Arandela Estrella de 3/8” (29) por la Baranda Derecha y
el Espaciador de la Armadura (27) dentro de la
Armadura.
Todavía no apriete el Perno. Repita este
paso en el lado izquierdo de la máquina para correr.
60
8b
46
29
59
66
70
6
27
79
