8

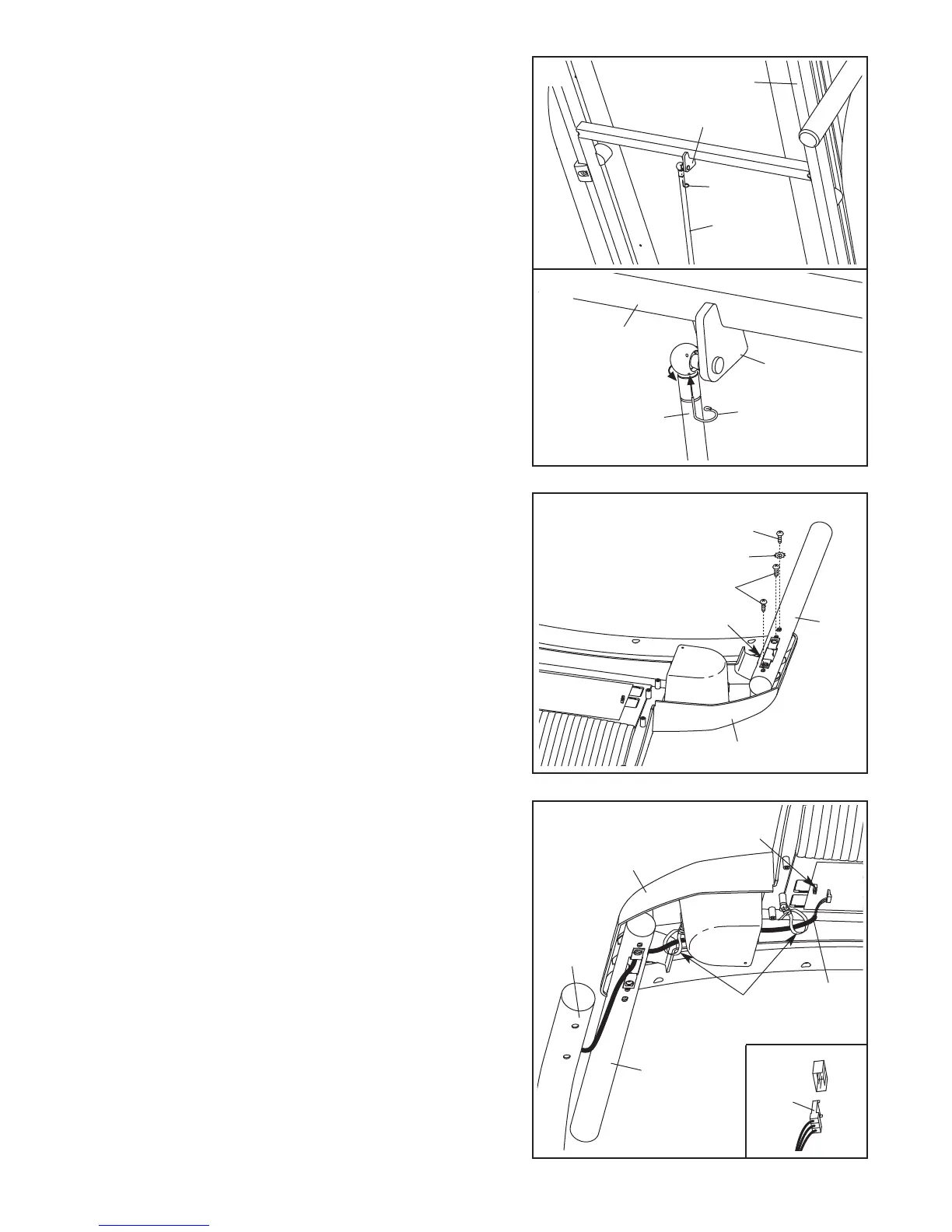

7. Reggere il Gruppo Consolle (90) vicino al Montante
Destro (56). Toccare il Corrimano Destro per scaricare
le cariche elettrostatiche.
Inserire l'estremitá del Filo Bardato (97) nel foro inferiore
del Corrimano Destro (57) e fuori dal foro grande posto al
lato. Successivamente inserire l'estremitá del Filo
Bardato nelle due fascette in plastica giá serrate.
Premere l'estremitá del Filo Bardato (97) nel connettore
indicato posto dietro al Gruppo Consolle (90). L'estrem-
itá del Filo Bardato deve scorrere facilmente nel con-
nettore e sistemarsi correttamente
. Se ció non accade
ruotare l'estremitá del Filo Bardato e ritentare. SE IL
CONNETTORE IS NON E INSERITO CORRETTA
-
MENTE, LA CONSOLLE POTREBBE DANNEGGIARSI
QUANDO ACCENSIONE LA CORRENTE.
Fascette di
Plastica
Connettore
90
57
97
56
6. Ruotare il Gruppo Consolle (90) con la parte anteriore al
in giù Attenzione a non graffiare il display del Gruppo
Consolle.
Identificare il Corrimano Destro (57) con il foro grande
posto al lato.
Montare il Corrimano Destro (57) al Gruppo Consolle
(90) con due Viti Consolle (4), una Vite Barra Trasversale
(5) e una Rondella a Stella Barra Trasversale (12).
Montare il Corrimano Sinistro (non raffigurato) allo stesso
modo.
12
90
4
Foro Grande
5
57
7
6
97
5. Ruotare l'estremitá dello stantuffo della Molla Pneumatca
(101) verso l'alto nella posizione indicata. Rimuovere il
M
oschettone (52) dall'estremitá dello stantuffo della
Molla Pneumatica.
Successivamente allineare l'estremitá dello stantuffo
della Molla Pneumatica (101) con il sostegno posta al
centro del Telaio (53). Premere l'estremitá della Molla
Pneumatica sulla sfera del sostegno. Nota: potrebbe es-
sere necessario far ruotare leggermente il Telaio in
avanti o indietro per allineare l'estremitá della Molla
Pneumatica con la sfera.
Si veda disegno 5a. Inserire il Moschettone (52) nei due
fori piccoli indicate della Molla Pneumatica (101).
Successivamente ruotare il Moschettone finché si col-
lega sulla Molla Pneumatica.
Con l'aiuto di un'altra persona abbassare il Telaio (53)
verso il pavimento.
101
52
101
52
53
53
S
ostegno
Sostegno
5a
5
