9

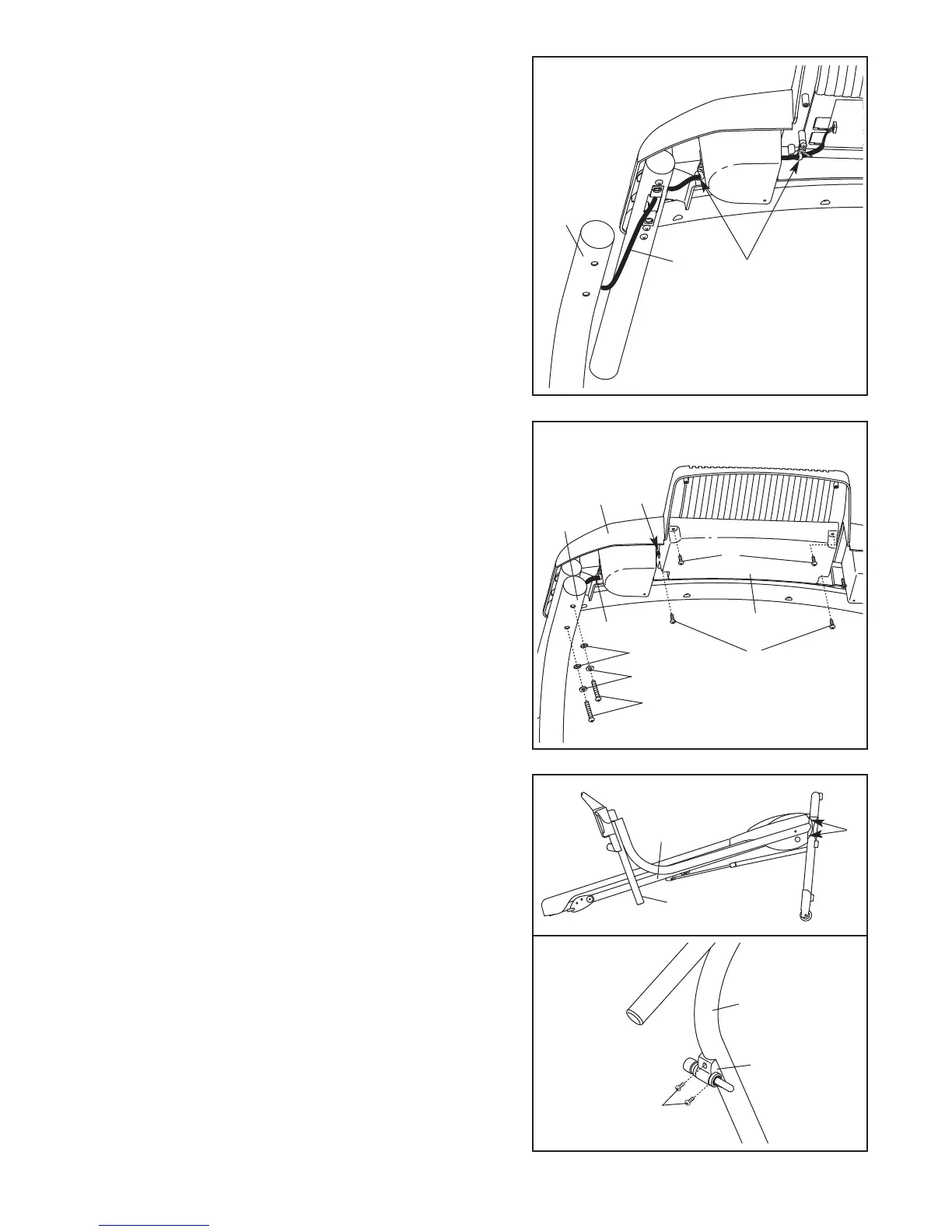

10. Abbassare delicatamente i Corrimano (57, 58) verso il
pavimento. Centrare il Telaio (53) tra i Corrimano e ser-
rare quattro Bulloni Montante (2). Successivamente solle-
vare i Corrimano riportandoli nella posizione verticale.
Si veda disegno 10a. Fissare il Gruppo Chiusura a Scatto
(108) al Montante Sinistro (55) con due Viti Chiusura a
Scatto (7). Assicurarsi che il Gruppo Chiusura a
Scatto sia orientato come indicato.
Consultare il paragrafo COME CAMBIARE L'INCLI-
NAZIONE DEL TAPIS ROULANT a pagina 14. Regolare
l'inclinazione del tapis roulant come desiderato.
11. Assicurarsi che tutti i pezzi siano avvitate prima
dell’uso del tapis roulant. Nota: Potrebbe essere in-
clusa dell’extra ferramenta. Tenere l’inclusi chiavi esag-
onali in un posto sicuro. La chiave esagonale grande
viene utilizzata per regolare il nastro scorrevole (vedere
pagine 18). Per proteggere il pavimento o la moquette,
mettere un tappeto sotto il tapis roulant.
108
55
7
9. Posizionare il Gruppo Consolle (90) sul Montante Destro
(56) e sul Montante Sinistro (non raffigurato). Success-
ivamente avvitare quattro Bulloni Corrimano (3) con
quattro Rondelle Corrimano (13) e quattro Rondelle a
Stella Corrimano (10) (vengono raffigurate solo due di
esse) nel Montante Destro e in quello Sinistro.
Successivamente serrare tutte e quattro i Bulloni
Corrimano.
Dare un po' di gioco al Filo Bardato (97) che va ad in-
serirsi nel Montante Destro (56).
Montare il Retro della Consolle (92) al Gruppo Consolle
(90) con quattro Viti per Retro Consolle (7). Verificare
che il Filo Bardato (97) si trovi nella sede indicata sul
Retro della Consolle e che nessun cavo sia
impigliato.
90
56
7
7
10
97
Sede
13
3
92
9
10
10a
57, 58
53
2
8. Dare un po' di gioco al Filo Bardato (97) che va ad in-
serirsi nel Montante Destro (56). Successivamente strin-
g
ere le due fascette di plastica attorno al Filo Bardato e
tagliare l'estremitá.
97
Fascette di
Plastica
56
8
