MONTAGE
D
e montage van deze loopband moet door twee mensen gebeuren.
P
laats de loopband op een open plek en
verwijder de verpakking. Gooi de verpakking pas weg wanneer u de loopband volledig gemonteerd heeft.
Aandacht: De onderkant van de loopband is met een hoogwaardig smeer behandeld. Het kan zijn dat tijdens het
vervoer wat van het middel op de bovenkant van de loopband terecht is gekomen of zich in de verpakking be-
vindt. Dit is normaal en tast de prestatie van de loopband niet aan. Mocht er wat van het middel op de bovenkant
van de loopband bevinden, veeg dit dan met een zachte lap gewoon weg.
Voor de montage hebt u een zeskantsleutel , een phillips schroevendraaier , twee moer-
sleutels en draadsnijtangen nodig.
Opmerking: Kijk in het ONDERDELENIDENTIFICATIEDIAGRAM in het midden van deze handleiding om de
kleine onderdelen bij de montage te herkennen. Sommige onderdelen kunnen vooraf gemonteerd zijn.

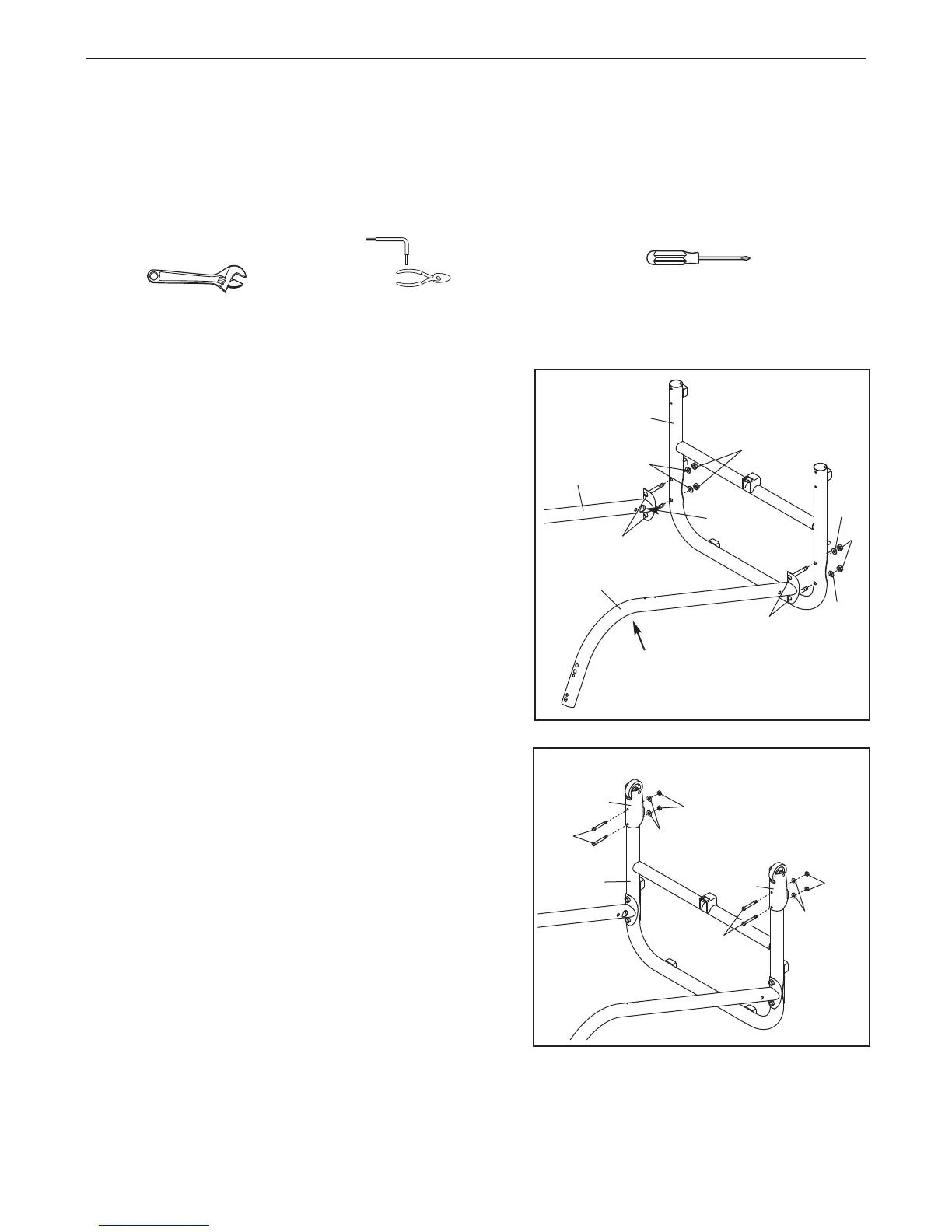

1. Laat een tweede persoon de Basis (54) op de
aangegeven plaats vasthouden.
Neem de Linker Staander (55) (de Rechter Staander
heeft een groot gat aan het laagste uiteinde).
Houd de Linker Staander (55) zo vast dat de krom-
ming aan de aangegeven kant zit. Steek twee Bouten
van de Staander (2) in de houder op de Linker
Staander. Maak de Linker Staander aan de Basis (54)
vast met de Bouten voor de Staander, twee Tussenring
voor het Onderstel (14),
en twee Moeren voor de Staander
(16). Draai de Moeren voor de Staander nog niet vast.
Maak de Rechter Staander (56) op dezelfde manier aan
de Basis (54) vast.
2. Schuif de twee Wielbehuizingen (64) op de Basis (54).
Maak de Wielbehuizingen met twee Bouten voor de
Wielbehuizing (6), twee Tussenringen voor de
Wielbehuizing (11) en twee Moeren voor de
Wielbehuizing (15) vast.
54
55
56
16
14
14
14
1
2
2
16
2
54
Groot
Gat
6
11
64
15
11
6
64
15
Kromming
