7

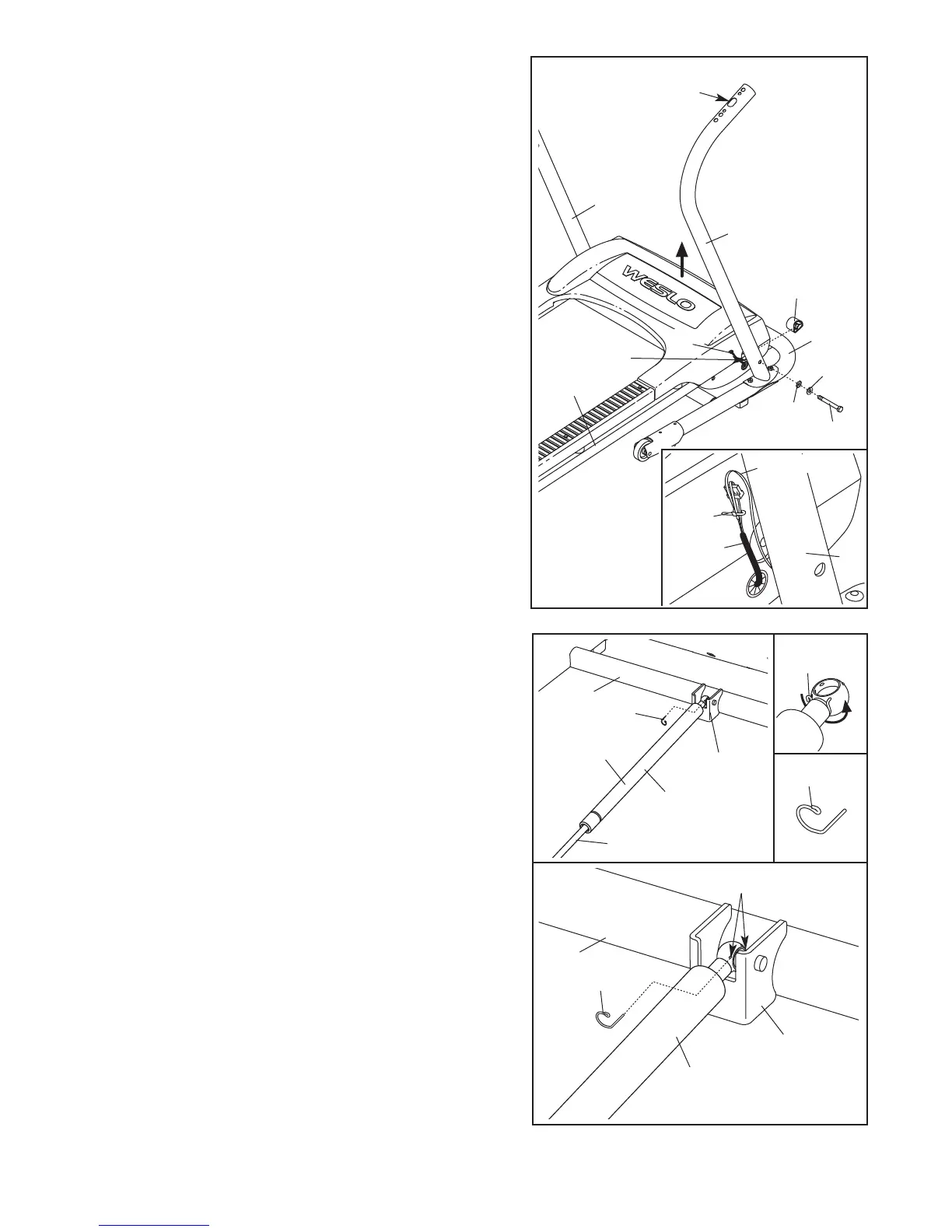

3. Mithilfe einer zweiten Person heben Sie die Pfosten (55,
56) hoch, sodas die Basis (54) flach am Boden liegt, wie
a
ngezeigt.
G
eben Sie den vorderen Teil des Lauftrainer-Rahmens
(53) zwischen die Pfosten (55, 56), wie angezeigt. Finden
Sie als nächstes das lange Kabel innerhalb des unteren
Endes des rechten Pfostens (siehe Nebenzeichnung).
Befestigen Sie das Ende des Kabels am Ende des
Kabelbaums (97) mithilfe der beigelegten Kabelbinder.
Ziehen Sie dann am anderen Ende des Kabels bis das
Ende des Kabelbaums aus dem Loch am oberen Ende
des rechten Pfostens herausschaut.
Eine zweite Person soll das vordere Ende des Rahmens
(53) hochheben und festhalten. Geben Sie einen Rahmen-
abstandshalter (111) zwischen den rechten Pfosten (56)
und den Rahmen. Befestigen Sie den rechten Pfosten und
den Rahmenabstandshalter mit einer Rahmenschraube
(1), einer Rahmenscheibe (14) und einer Rahmen-
Zahnscheibe (9) am Rahmen.
Wiederholen Sie diesen Schritt auf der linken Seite des
Lauftrainers.
9
111
54
14
1
56
53
Großes
Loch
Loch
3
55
4. Eine zweite Person soll den Lauftrainer-Rahmen (nicht
abgebildet) anheben und festhalten.
Finden Sie die Gasdruckfeder (101). Sie erkennen die
Gasdruckfeder daran, dass sie ein dickes Zylinderende
und ein dünnes Kolbenende hat. Betrachten Sie die zwei
kleinen Nebenzeichnungen. Finden Sie den Federklipp
(52) am Zylinderende der Gasdruckfeder. Mithilfe eines
Fingernagels oder mit dem Ende eines
Schraubendrehers drücken Sie auf das Ende des
Federklipps, um ihn zu lösen, zu drehen und dann aus
der Gasdruckfeder herauszuziehen. Achten Sie darauf,
den Federklipp dabei nicht zu verlieren. Anmerkung:
Zusätzliche Federklipps wurden beigefügt.
Halten Sie als nächstes den Zylinder der Gasdruckfeder
(101) an den Halter in der Mitte der Basis (54). Drücken
Sie das Ende der Gasdruckfeder so weit wie möglich auf
die Kugel am Halter.
Siehe Abbildung 4a. Schieben Sie den Federklipp (52)
durch die zwei angedeuteten, kleinen Löcher am Ende
der Gasdruckfeder (101). Drehen Sie zunächst den
Federklipp, sodass er auf der Gasdruckfeder einrastet.
52
101
101
54
54
Löcher
52
4a
Halter
Zylinder
Kolben
Halter
52
52
4
97
56
Binder
Kabel
97
