6
MONTAGE
Zur Montage braucht man zwei Personen. Legen Sie alle Teile des Lauftrainers auf einer dafür freigemachten
F
läche aus und entfernen Sie alle Verpackungsmaterialien;
w
erfen Sie diese jedoch erst weg, wenn die
Montage komplett fertiggestellt ist. Anmerkung: Die Unterseite des Laufbands wurde mit einem
Hochleistungsschmiermittel behandelt. Während des Transports kann eine kleine Menge der Schmiermittel auf
den oberen Teil des Laufbandes oder Verpackung gelangt sein. Dies ist normal und wird die Leistung des
L
auftrainers nicht beeinflussen. Sollte sich Schmiermittel auf das Laufband befinden, dann wischen Sie es mit
einem weichen Tuch und einem milden, nicht-Schleifmittel Reiniger ab.
Zur Montage brauchen Sie den Sechskantschlüssel und Ihren eigenen Kreuzschlitzschraubendreher
, sowie zwei Schraubenschlüssel und einen Drahtschneider .
Anmerkung: Zur Identifizierung der kleinen Teile während der Montage, konsultieren Sie das DIAGRAMM
FÜR DIE IDENTIFIZIERUNG DER TEILE in der Mitte dieser Bedienungsanleitung. Einige Teile sind
möglicherweise schon zusammengestellt.

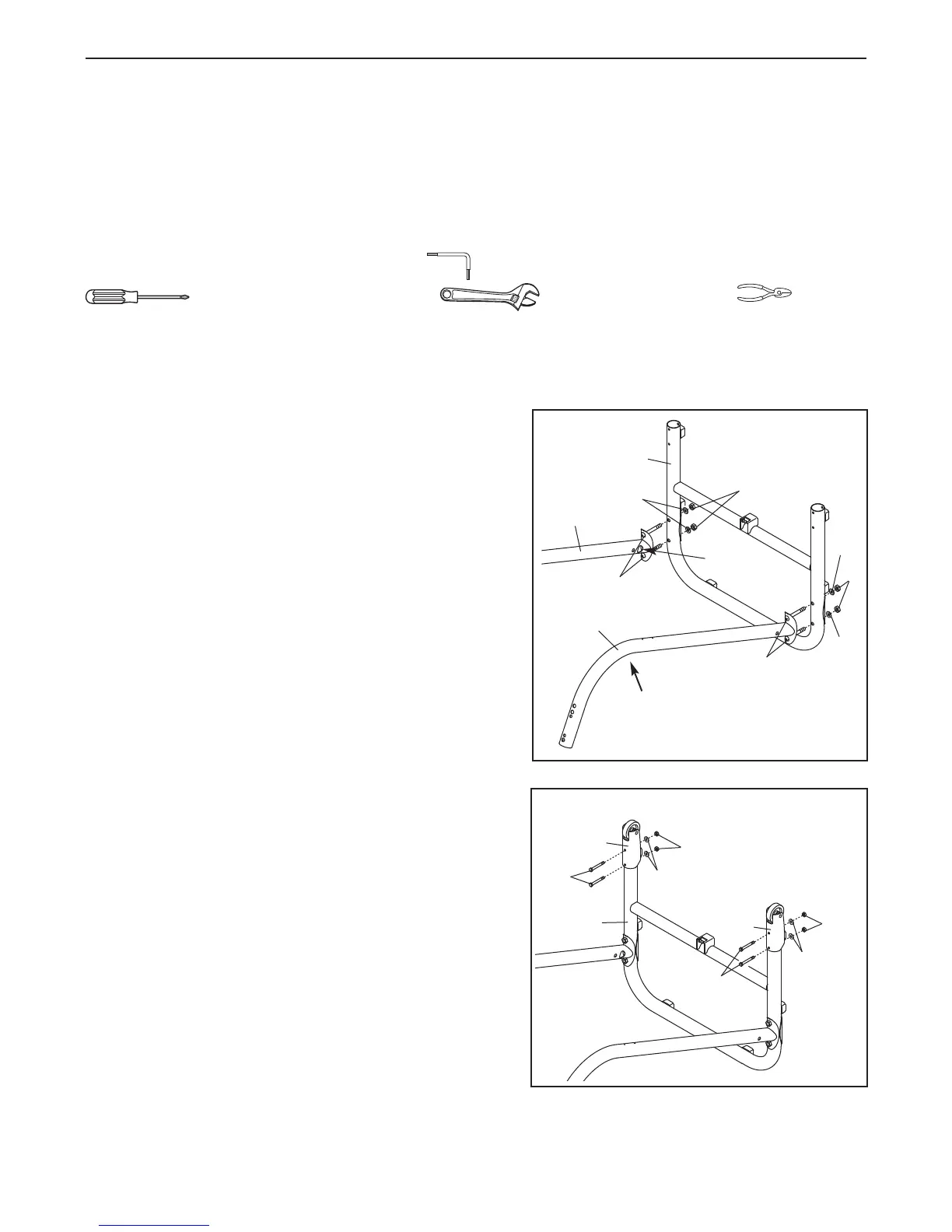

1. Eine zweite Person soll die Basis (54) in der angezeigten
Position festhalten.
Finden Sie den linken Pfosten (55) (der rechte Pfosten
hat ein großes Loch am unteren Ende).
Halten Sie den linken Pfosten (55) so, dass sich die
Beuge in der angezeigten Position befindet. Schieben
Sie zwei Pfostenschrauben (2) durch die Klammer am
linken Pfosten. Befestigen Sie den linken Pfosten mit
den Pfostenschrauben, zwei Rahmen-Scheiben (14), und
zwei Pfostenmuttern (16), an der Basis (54). Ziehen Sie
die Pfostenmuttern noch nicht fest.
Befestigen Sie den rechten Pfosten (56) auf die gleiche
Weise an der Basis (54).
2. Schieben Sie die zwei Rollengehäuse (64) auf die Basis
(54). Befestigen Sie beide Rollengehäuse mit je zwei
Rollengehäuseschrauben (6), zwei Rollengehäuseschei-
ben (11) und zwei Rollengehäusemuttern (15).
54
14
55
56
16
1
2
2
16
14
14
2
54
Großes
Loch
6
11
64
15
11
6
64
15
Beuge
