8
6

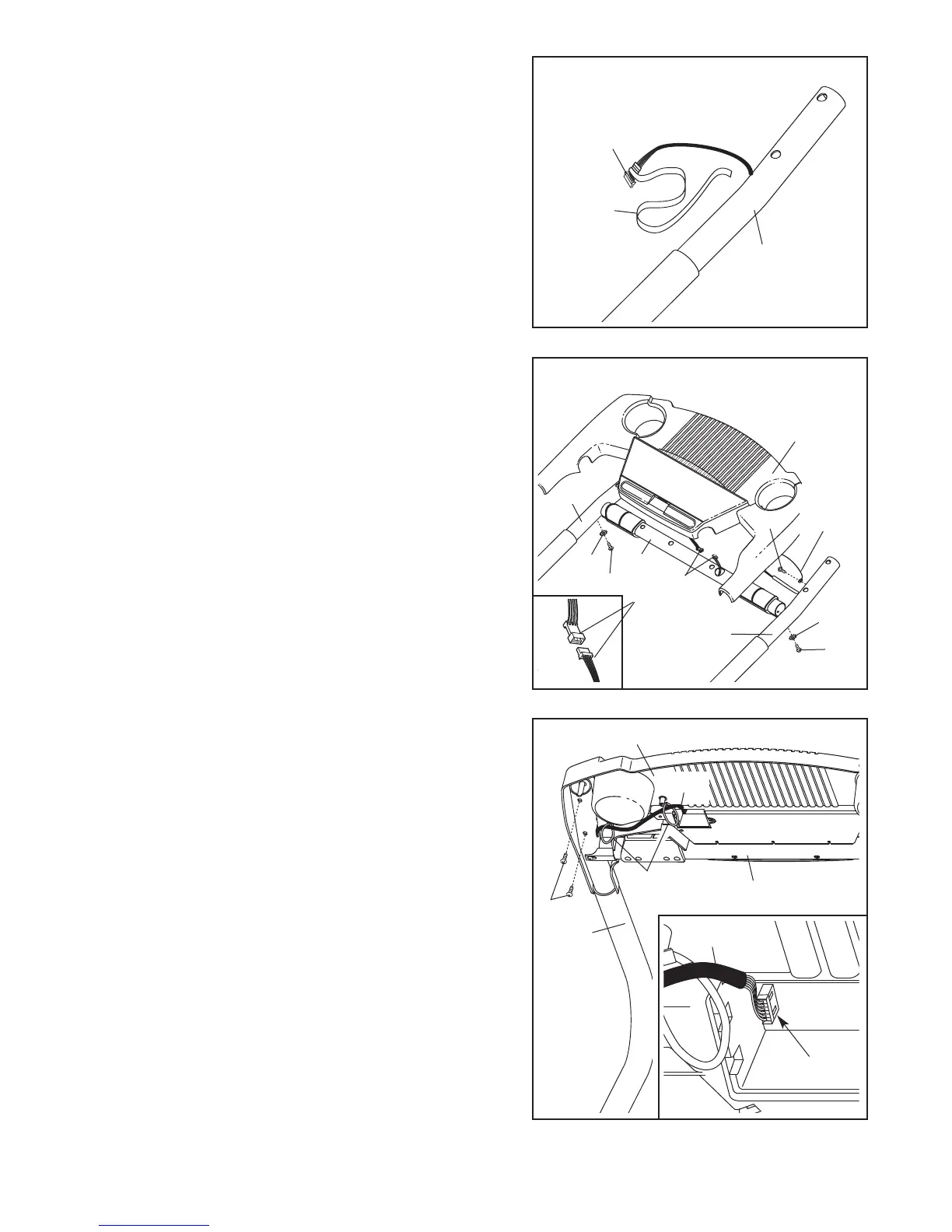

. Tirare con attenzione l'estremità opposta del nastro per
s
ollevare il Filo Bardato (60) sopra al Corrimano Destro
(59) e fuori dal foro sul fianco del Corrimano Destro
Rimuovere il nastro dal Filo Bardato (60).
59
Nastro
6
0
6
7. Posizionare la Barra Trasversale (91) con il foro largo
alla destra del foro piú piccolo come mostrato.
Posizionare la Barra Trasversale contro i Corrimani (53,
59) con i sostegni sulla Barra Trasversale allineati con i
due fori piccoli su ciascun Corrimano. Attaccare la Barra
Trasversale con due Rondelle a Stella Barra Trasversale
(93) e due Viti Barra Trasversale (92).
Non avvitare le
Viti Barra Trasversale per ora.
Con l’aiuto di una seconda persona, tenere il montaggio
consolle vicino alla Barra Trasversale (91). Collegare il
filo sensore pulsazioni della Barra Trasversale al filo
sensore pulsazioni del montaggio consolle. I connettori
dovrebbero scivolare facilmente l’uno sull’altro e
incastrarsi in posizione. Se non scivolassero facilmen-
te e non si incastrassero in posizione, girare un connet-
tore e poi inserirlo.
Infili il filo di messa a terra nei due lacci di plastica indi-
cati a punto 8. Attaccare l’estremitá del filo messa a
terra al foro piccolo sul lato del Corrimano Destro (59)
con una Vite Massa a Terra Argentata (69).
8. Posizionare la Base della Consolle (52) sulla Base
Trasversale (91), sul Corrimano Destro (59) e sul
Manubrio Sinistro (non raf
figurato).
Fare attenzione a
non pizzicare nessun filo. Attaccare la Base Consolle
con quattro Viti da 3/4” (2) (solo due Viti sono raffigurate).
Non stringere troppo le V
iti.
Inserire il Filo Bardato (60) attraverso i due lacci in plasti-
ca indicate sulla Base della Consolle (52). Poi,
toccare il
Corrimano Destro (59) per scaricare qualsiasi carica
statica. V
edere il disegno nel riquadro. Inserire il connet
-
tore sull’estremitá del Filo Bardato nella presa rossa sotto
la consolle.
Il connettore deve entrare agevolmente
nella presa e scattare. Se il connettore non entra age-
volmente e non scatta girare il connettore e poi inserirlo.
Assicurarsi che il connettore e il filo appaiano come
mostrato nel disegno nel riquadro. SE IL
CONNETT
ORE
IS NON È INSERIT
O CORRETT
AMENTE, LA
CON
-
SOLLE POTREBBE DANNEGGIARSI NON APPENA
VIENE
ACCESA.
Filo Sen-
sore Pul-
sazioni
Montaggio
Consolle
59
69
53
92
91
92
93
93
7
52
Lacci
59
8
60
2
Presa
60
Filo
Messa
a Terra
91
