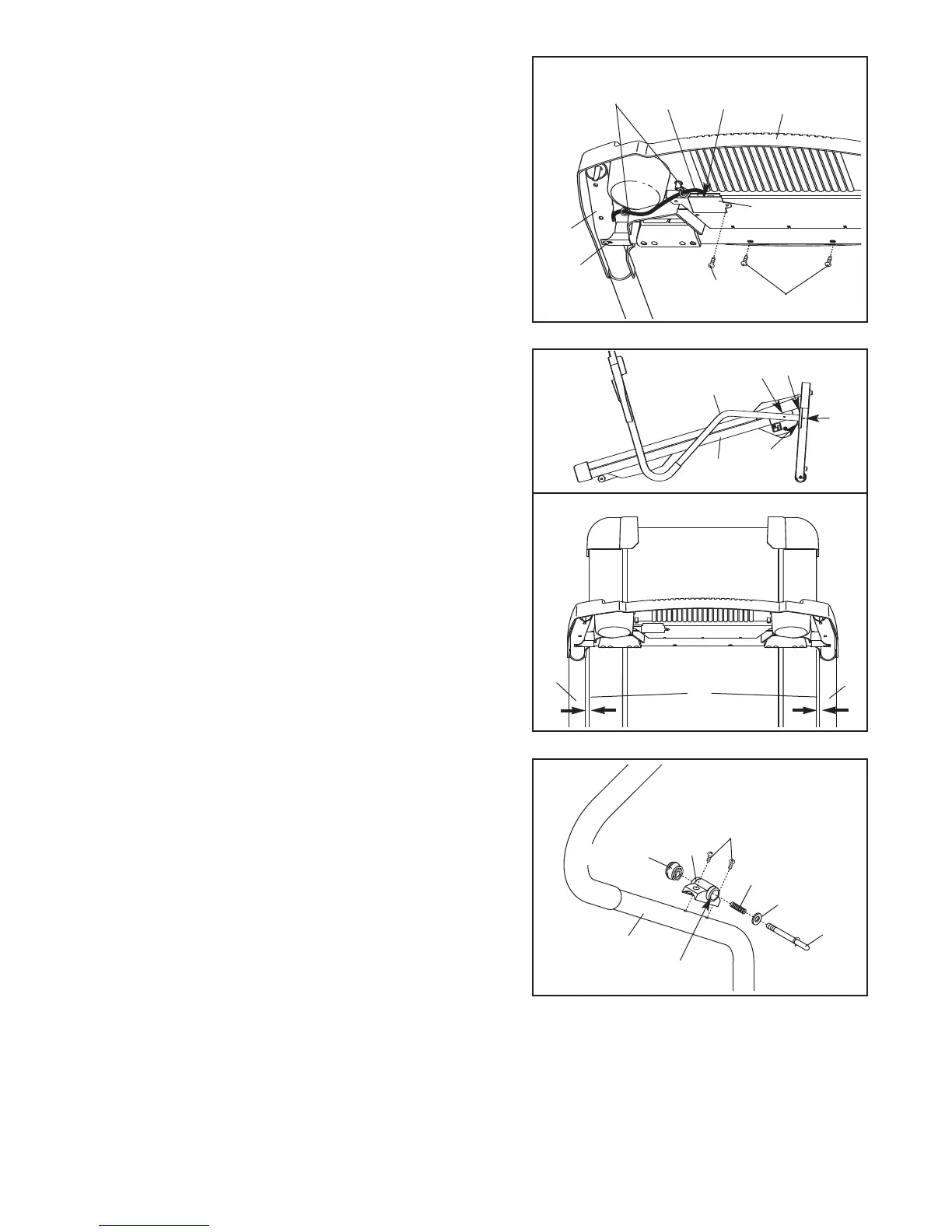

12. Assicurarsi che tutte le parti siano avvitate prima dell’uso del tapis roulant. Tenere l’inclusa chiave
esagonale in un posto sicuro. La chiave esagonale viene utilizzata per regolare il nastro scorrevole (vedere
pagina 18). Per proteggere il pavimento o la moquette, mettere un tappeto sotto il tapis roulant.
10. Abbassare i Corrimano (53, 59) fino a livello del pavi-
mento.
Si veda 10a. Posizionare i Corrimano (53, 59) in modo
tale che il Telaio (79) del tapis roulant si trovi al centro
degli stessi.
Serrare forte i quattro Bulloni da 2 1/2” (65), i due
Bulloni da 2” (62), e i due Bulloni da 4” (70).
Attenzione a non serrare eccessivamente i Bulloni.
53
53, 59
79
70
79
59
Vista dall’alto
10
10a
65
62
65
2
48
53
Manopola
Molla
Foro Grande
A
nello
P
erno
11. Orientare la Sede della Scatola Chiusura (48) in modo
tale che il foro grande sia dalla parte indicata. Collegare
la Sede della Scatola Chiusura al Corrimano Sinistro
(53) con due V
iti da 3/4” (2);
inserire entrambe le V
iti
della Scatola Chiusura e poi serrarle.
Rimuovere la manopola dal perno. V
erificare che l'anel
-
lo e la molla siano sul perno. (Nota: Se ci sono due
anelli, posizionarne uno su ogni lato della molla.)
Inserire il perno nella Sede Scatola Chiusura (48).
Successivamente riavvitare la manopola sul perno.
11
52
6
0
Apertura
54
9. Inserire il Filo Bardato (60) in eccesso nel foro largo sul
lato del Corrimano Destro (59). Stringere con fermezza
i
lacci in plastica sulla parte bassa della Base della
Consolle (52) per prevenire il Filo Bardato dallo sci-
v
olare. P
oi, tagliare le estremitá dei lacci in plastica.
Infilare il Filo Bardato (60) attraverso l’apertura indicata
nella Base della Consolle (52). Attaccare il Copri Filo
(54) alla Base Consolle con una Vite Argentata da 1/2”
(90).
Avvitare due Viti da 3/4” (2) nella Base della Consolle
(52). Avvitare le due Viti Barra Trasversale (92).
9
59
92
90
2
Lacci
