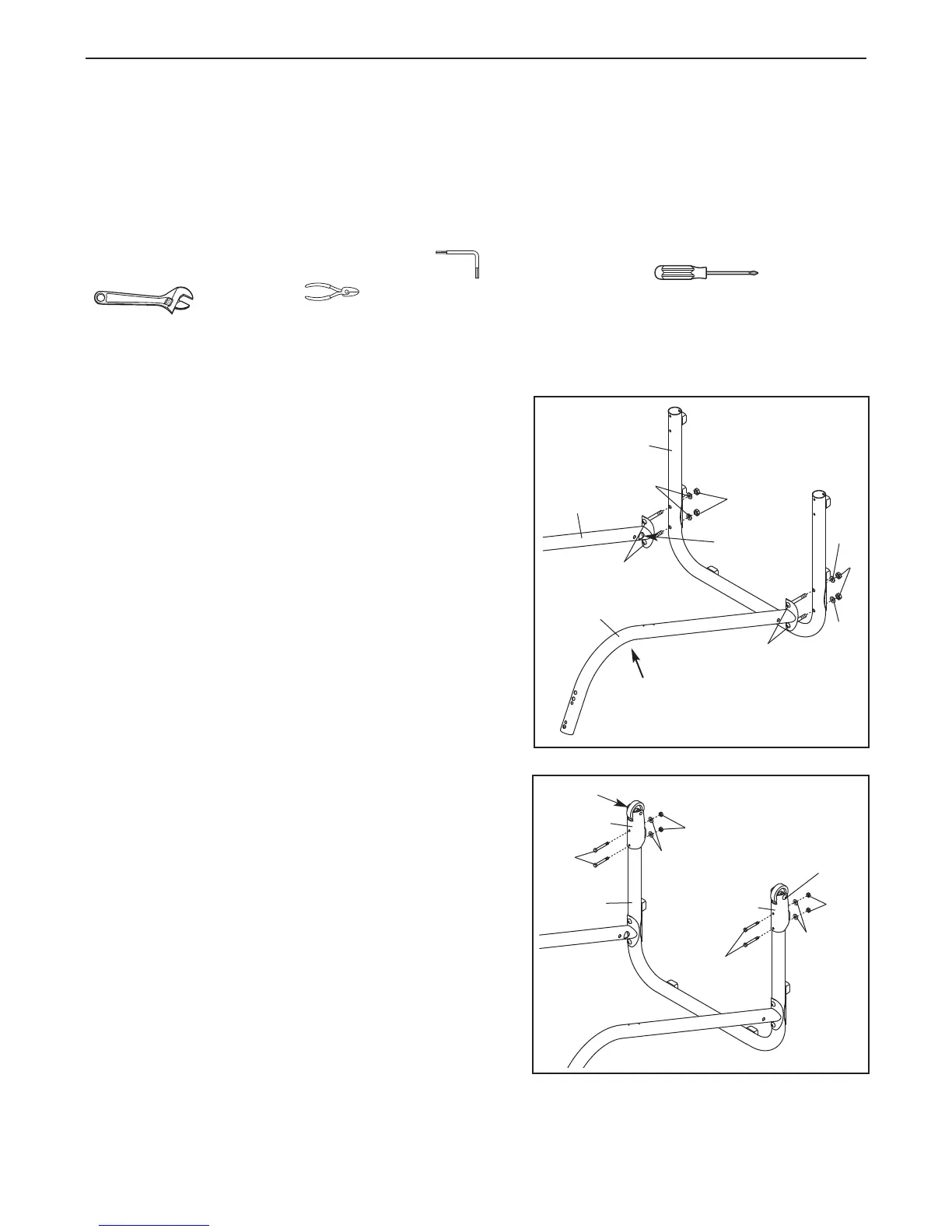

6
1. Farsi aiutare da un'altra persona per mantenere la Base
(52) nella posizione indicata.
Localizzare il Montante Sinistro (53) ( il Montante Destro
[54] ha un foro grande vicino all'estremitá inferiore.)
Reggere il Montante Sinistro (53) in modo tale che la
piega sia nella posizione indicata. Inserire due Bulloni
Montante (2) nel sostegno del Montante Sinistro. Montare
il Montante Sinistro alla Base (52) con i Bulloni Montante,
due Rondelle Telaio (14), e due Dadi Montante (16).
Attendere prima di serrare i Dadi Montante.
Fissare il Montante Destro (54) alla Base (52) nello
stesso modo.
2. Far scorrere le due Sedi Ruota (62) sulla Base (52) con il
capo delle Bulloni Ruote (35) sul lato esterno come
mostrato. Montare le Sedi Ruota con due Bulloni Sede
Ruota (6), due Rondelle Sede Ruota (11) e due Dadi
Sede Ruota (15).
MONTAGGIO
l
l montaggio richiede due persone.
P
osizionare il tapis roulant in un’area sgombra e rimuovere il materiale di im-
ballaggio. Non disfarsi della materiale di imballaggio fino a montaggio completo. Nota: Il dietro del nastro
scorrevole del tapis roulant è coperto da un lubrificante ad alta esecuzione. Durante il trasporto, una piccola quan-
tità di lubrificante potrebbe essersi trasferita sulla parte superiore del nastro scorrevole e sul cartone. Questa è una
condizione normale e non ha effetto alcuno sulla prestazione del tapis roulant. Se ci fosse del lubrificante sulla
parte superiore del tapis roulant, semplicemente pulire con un panno morbido e un detergente dolce e non-abra-
sivo.
Per il montaggio sono necessari la chiave esagonale e un cacciavite philips , due chiavi
e trancia cavi .
Nota: per localizzare i piccoli pezzi usati durante il montaggio, consultare LA TABELLA IDENTIFICAZIONE
PESSO posta al centro del presente manuale. Alcuni pezzi possono essere stati premontati.
52
53
54
16
14
1
2
2
16
14
14
2
52
Foro
Grande
6
11
62
15
11
6
62
35
35
15
Piega
