7

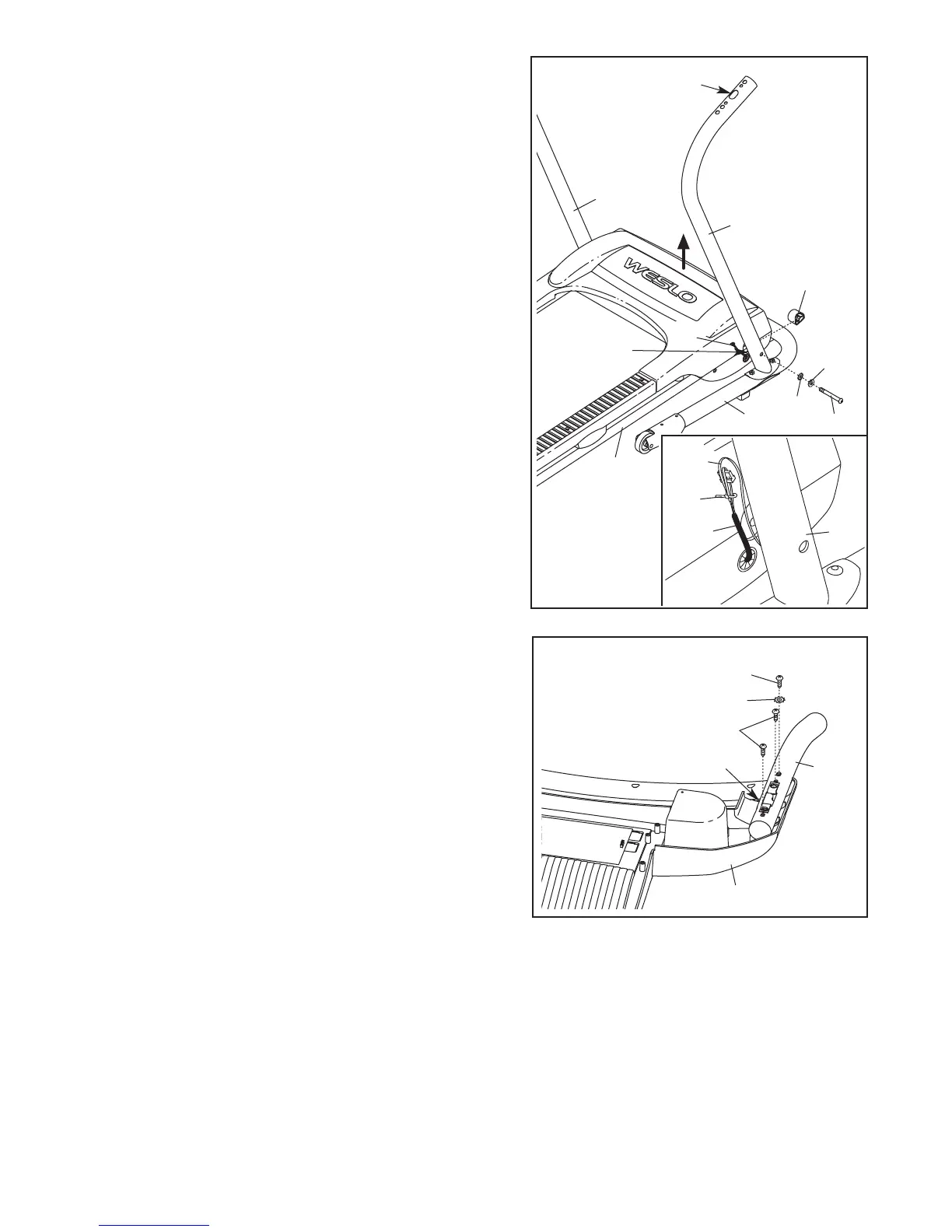

3. Facendosi aiutare da un'altra persona, sollevare i
Montanti (53, 54) in modo tale che la Base (52) appoggi
s
ul pavimento come indicato. Posizionare successiva-
mente la parte anteriore del Telaio (51) del tapis roulant
t
ra i montanti.
Si veda disegno nel riquadro. Individuare il cavo lungo al-
l'interno dell'estremitá inferiore del Montante Destro (54).
Bloccare l'estremitá del cavo all'estremitá del Filo
Bardato (98) usando la fascetta in plastica inclusa.
Successivamente, tirare l'altra estremitá del cavo finché
l'estremitá del Filo Bardato si estenda dal foro indicato
dell'estremitá superiore del Montante Destro.
Con l'aiuto di un'altra persona sollevare e reggere
l'estremitá anteriore del Telaio (51). Reggere uno
Spaziatore Telaio (111) tra il Montante Destro (54) e il
Telaio. Fissare il Montante Destro e lo Spaziatore Telaio
al Telaio con un Bullone Telaio (1), una Rondella Telaio
(14) e una Rondella a Stella Telaio (9).
Ripetere questa fase sul lato sinistro del tapis roulant.
9
111
52
14
1
5
4
51
Foro
Grande
F
oro
3
53
98
54
Tie
98
4. Ruotare il Gruppo Consolle (91) con la parte anteriore al
in giù. Attenzione a non graffiare il display del
Gruppo Consolle.
Identificare il Corrimano Destro (55) con il foro grande
posto al lato.
Montare il Corrimano Destro (55) al Gruppo Consolle
(91) con due Viti Consolle (4), una Vite Barra Trasversale
(5) e una Rondella a Stella Barra Trasversale (12).
12
91
4
Foro Grande
5
55
4
Cavo
