8

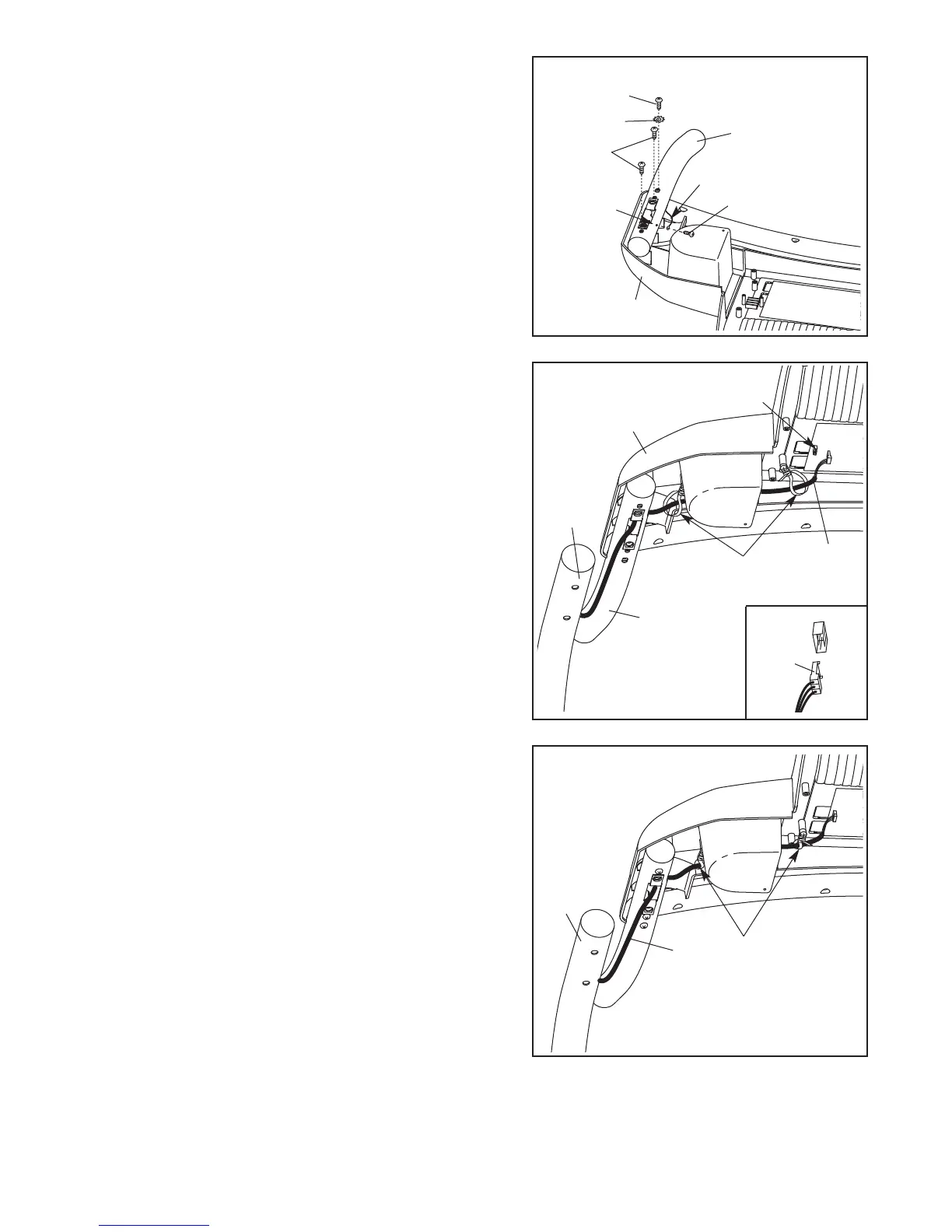

6. Reggere il Gruppo Consolle (91) vicino al Montante
Destro (54). Toccare il Corrimano Destro per scaricare
le cariche elettrostatiche.
Inserire l'estremitá del Filo Bardato (98) nel foro inferiore
del Corrimano Destro (55) e fuori dal foro grande posto al
lato. Successivamente inserire l'estremitá del Filo
Bardato nelle due fascette in plastica giá serrate.
Premere l'estremitá del Filo Bardato (98) nel connettore
indicato posto dietro al Gruppo Consolle (91). L'estrem-
itá del Filo Bardato deve scorrere facilmente nel con-
nettore e sistemarsi correttamente. Se ció non accade
ruotare l'estremitá del Filo Bardato e ritentare. SE IL
CONNETTORE IS NON E INSERITO CORRETTA-
MENTE, LA CONSOLLE POTREBBE DANNEGGIARSI
QUANDO ACCENSIONE LA CORRENTE.
Fascette di
Plastica
Connettore
91
55
98
54
5. Posizionare il Corrimano Sinistro (56) sul Gruppo
Consolle (91). Fissare le estremità dei fili messa a terra
d
al Gruppo Consolle nel piccolo foro presente nel
Corrimano Sinistro con una Vite di Messa a Terra
A
rgento (8)
Montare il Corrimano Sinistro (56) al Gruppo Consolle
(91) con due Viti Consolle (4), una Vite Barra Trasversale
(5) e una Rondella a Stella Barra Trasversale (12).
Attenzione a non pizzicare il filo messa a terra.
12
91
4
5
56
8
Filo Messa a Terra
F
oro
Piccolo
6
5
98
7. Dare un po' di gioco al Filo Bardato (98) che va ad in-
serirsi nel Montante Destro (54). Successivamente strin-
gere le due fascette di plastica attorno al Filo Bardato e
tagliare l'estremitá.
98
Fascette di
Plastica
54
7
