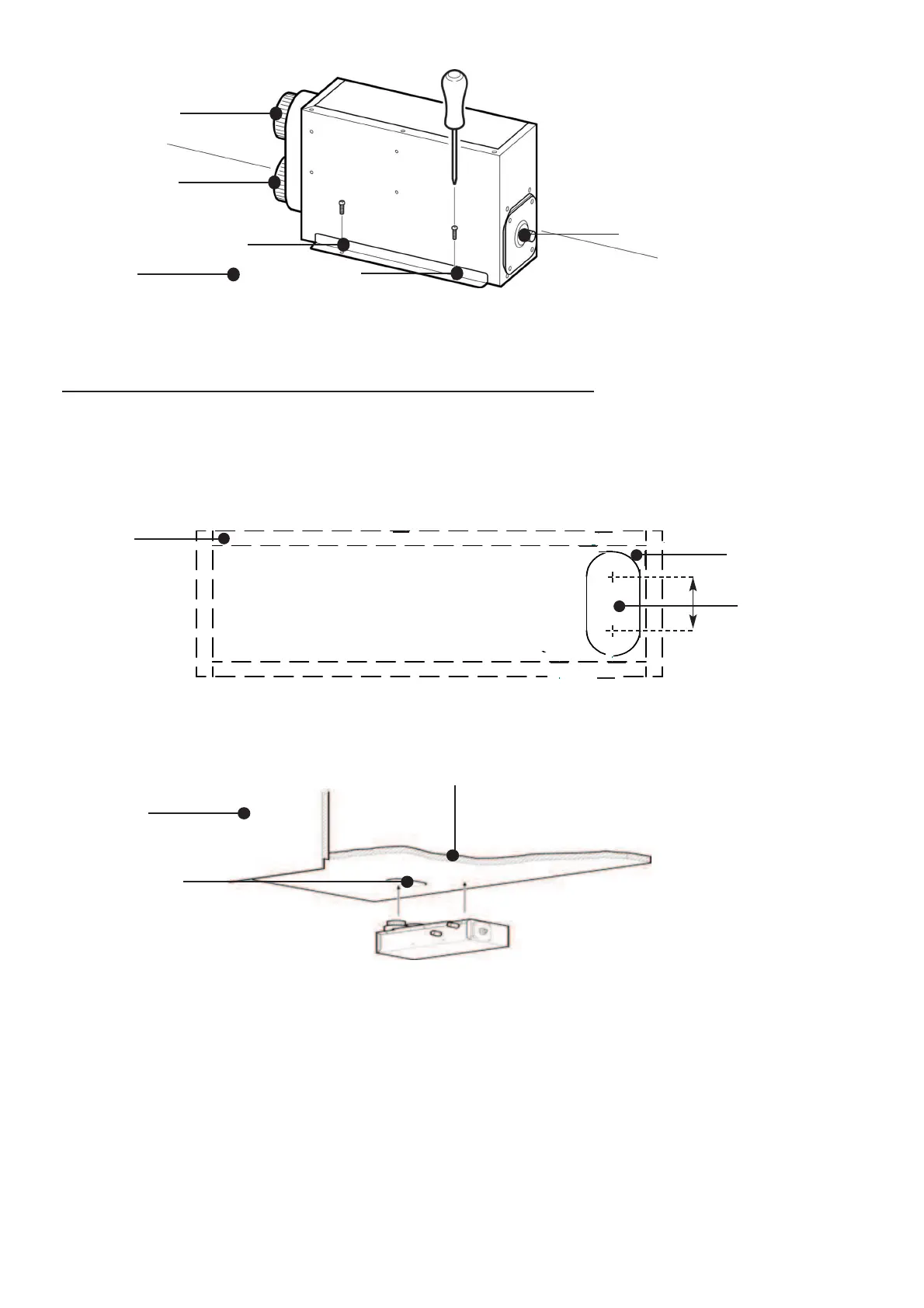

Abb.16 Montage und Sicherung des Raumluftheizgerätes
Bezüglich interner Montage fahren Sie bitte mit Schritt 6 fort.
Schritt 4 Unterbodenmontage - Unterbodenpositionierung des Heizgeräts
Für die Unterbodenmontage muss der Boden des Fahrzeugs gemäß Abb. 18 gefertigt sein. Holzverstrebungen
müssen in der Unterbodenkonstruktion verbaut sein, um die Schrauben darin einzuschrauben.
Setzen Sie das Raumluftheizgerät in der korrekten Position an, so dass die Schrauben in die Holzverstrebungen
eingeschraubt werden können, und befestigen Sie es mit den 10 mitgelieferten Schrauben (Nr. 8 x ⅝").
Abb. 17 Befestigung des Raumluftheizgeräts (Grundriss)
Abb. 18 Montage des Unterboden-Raumluftheizgeräts
Fahrzeugboden
Ausschnitt im
Boden
Space Heater
Gas In
Fahrzeugwand
39
Gaszufuhr
Schraubbohrung
Fahrzeugboden
Schraubbohrung
Warmluftauslass
Kaltlufteinlass
Im Boden verbaute
Holzverstrebungen
96mm
Ausschnitt im
Boden
R51mm x 2
