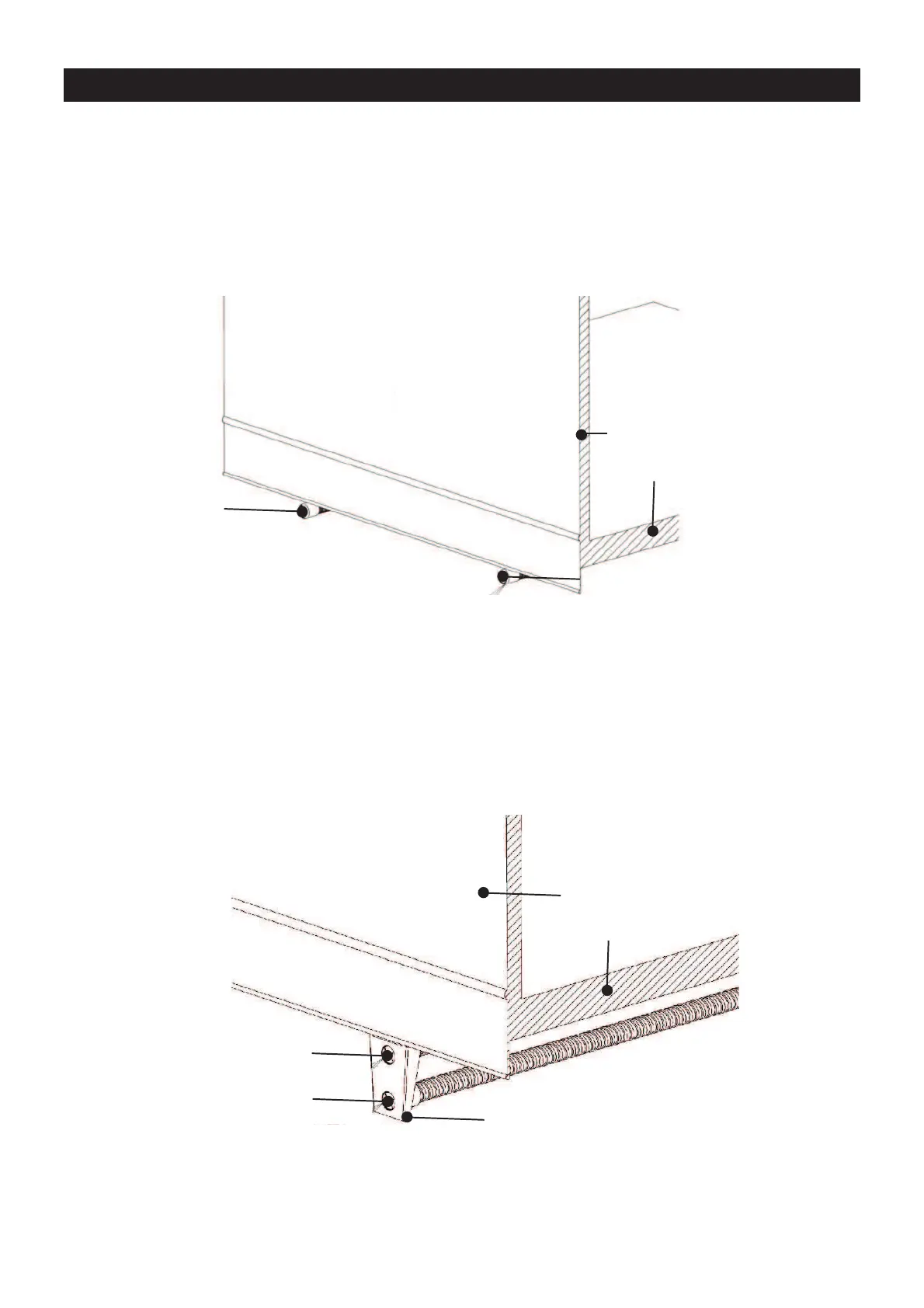

Fig. 41 Type de conduit pour l'installation standard C
53
C
13
Type de conduit - pour véhicule en mouvement
Le type C
13
utilise le support de conduit double de véhicule en mouvement, où les deux conduits sortent à travers la
paroi du véhicule via le même support, avec un conduit situé par-dessus l'autre (voir ci-dessous). À titre de
référence, le conduit d'évacuation doit toujours être situé au-dessus du conduit d'entrée.
Fig. 42 Type de conduit pour le véhicule en mouvement C
13
15. ANNEXE - IDENTIFICATION DU TYPE DE CONDUIT ET D'INSTALLATION
84
Voir ci-dessous pour l'identification du type de conduit et d'installation.
C
53
Type de conduit - Installation standard
Si l'installation et les conduits sont de type C
53
, les conduits restent séparés et sortent de la paroi du véhicule d'au
moins 500 mm. À noter : certaines installations peuvent utiliser un support unique pour fixer individuellement chaque
conduit, mais elles seront toujours situées à au moins 500 mm.
Type de conduit C
53
Conduits séparés
Type de conduit C
53
Plancher du véhicule
Paroi du véhicule
Paroi du véhicule
Plancher du véhicule
Évacuation
Entrée
Support de conduit C
13
