Whale SH2201 - Liste des Pièces

Le radiateur chauffant, son alimentation au gaz et les conduits pour les produits de combustion doivent être
inspectés conformément aux réglementations nationales ou, si elles ne sont pas existantes, aux recommandations
du fabricant de radiateurs chauffants. Whale préconise ce contrôle obligatoire au minimum une fois par an.
À noter : le radiateur chauffant et les conduits deviendront brûlants. Éviter tout ce qui est directement en
contact avec le radiateur chauffant ou les conduits.
Le kit du radiateur chauffant Whale® contient :
À noter : le radiateur chauffant Whale® nécessite un kit conduits séparé pour l'installation.
Les conduits de fumées sont disponibles dans des longueurs de 1,25 mètres et 2 mètres.
Les conduits d'entrée sont disponibles dans des longueurs de 1,25 mètres et 2 mètres.
5. LISTE DES PIÈCES
60
SH2201 ou
SC2201
SH2211 ou
SC2211
SH2202 ou
SC2202
Radiateur chauffant et 4 vis
1 1
Radiateur chauffant et 10 vis
1
Tableau de commande / thermostat ambiant et 4 vis. Modèles non SC.
1 1
Câble pour tableau de commande de 3,5 m (au détail uniquement)
1 1
Carte d'enregistrement de garantie
1 1 1
Manuel d'instructions comprenant les modèles d'installation
1 1 1
Pochette de rangement pour manuel d'instructions avec bande de
fixation adhésive
1 1
Isolation stat. contre la surchauffe
Thermostat de surchauffe électrique
Thermostat de surchauffe du gaz
Couvercle de boîtier d'échange thermique
Échange thermique de gaz
Garnitures d'échange thermique
Joints de brûleurs
Brûleur
Electrodes
Couvercle de
boîtier des
électrodes
Injecteur à gaz
Train de gaz
Rondelle d'étanchéité
Garniture de la plaque
d'extrémité
Plaque d'extrémité
Connecteur de la plaque
d'extrémité
Olive
Écrou
Boîtier extérieure
Boîtier d'interface
Air de combustion du ventilateur
Joint du moteur
Capteur de débit d'air
Boîtier du ventilateur
Air chaud
du ventilateur
Plaque de montage du moteur
Moteur
Garniture de boîtier du ventilateur
Boîtier d'échange thermique
PCB
Isolation
Assemblage électrique
Plaque de montage des éléments
Plaque de recouvrement des éléments

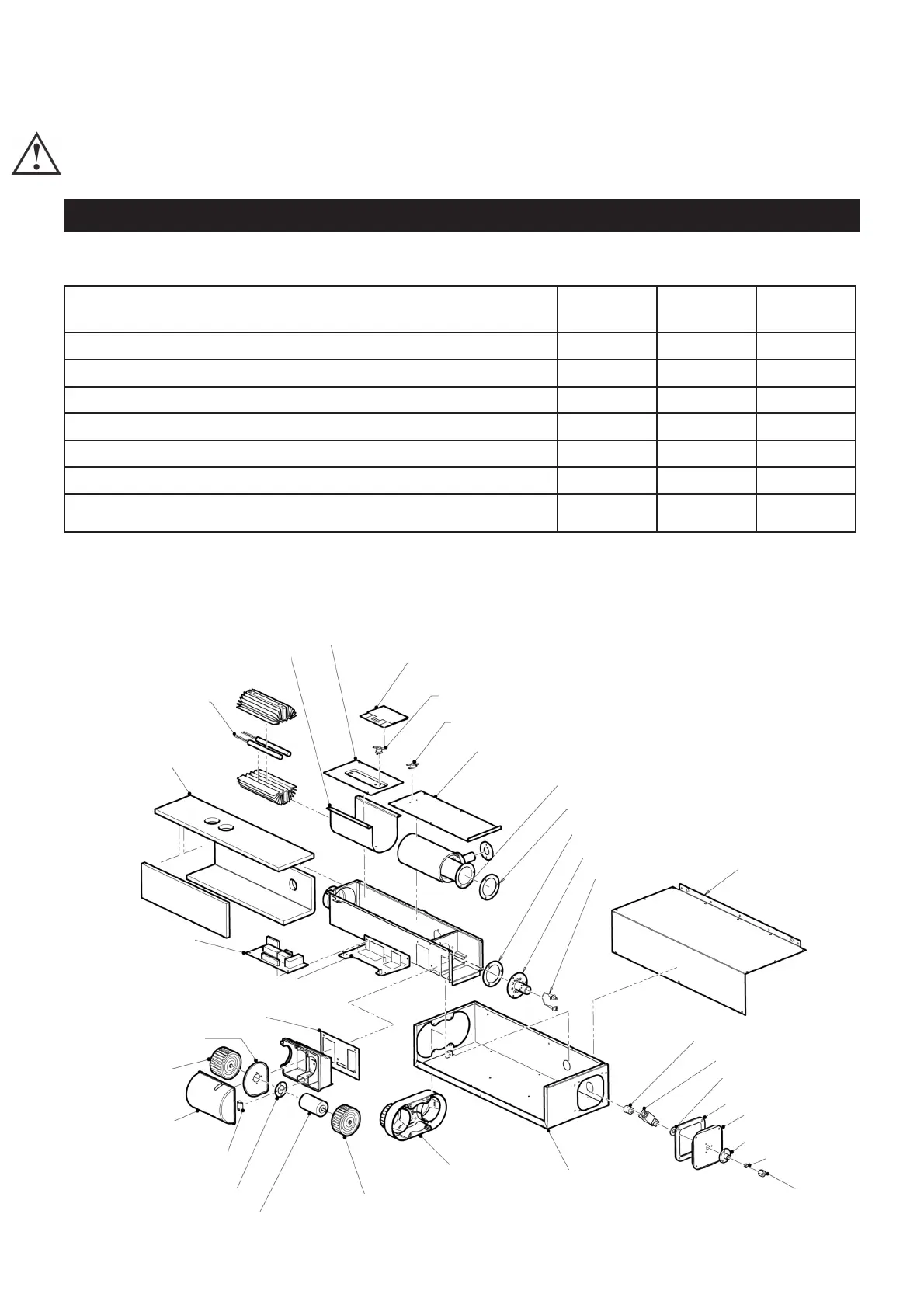

Fig. 1 Dessin des composants
